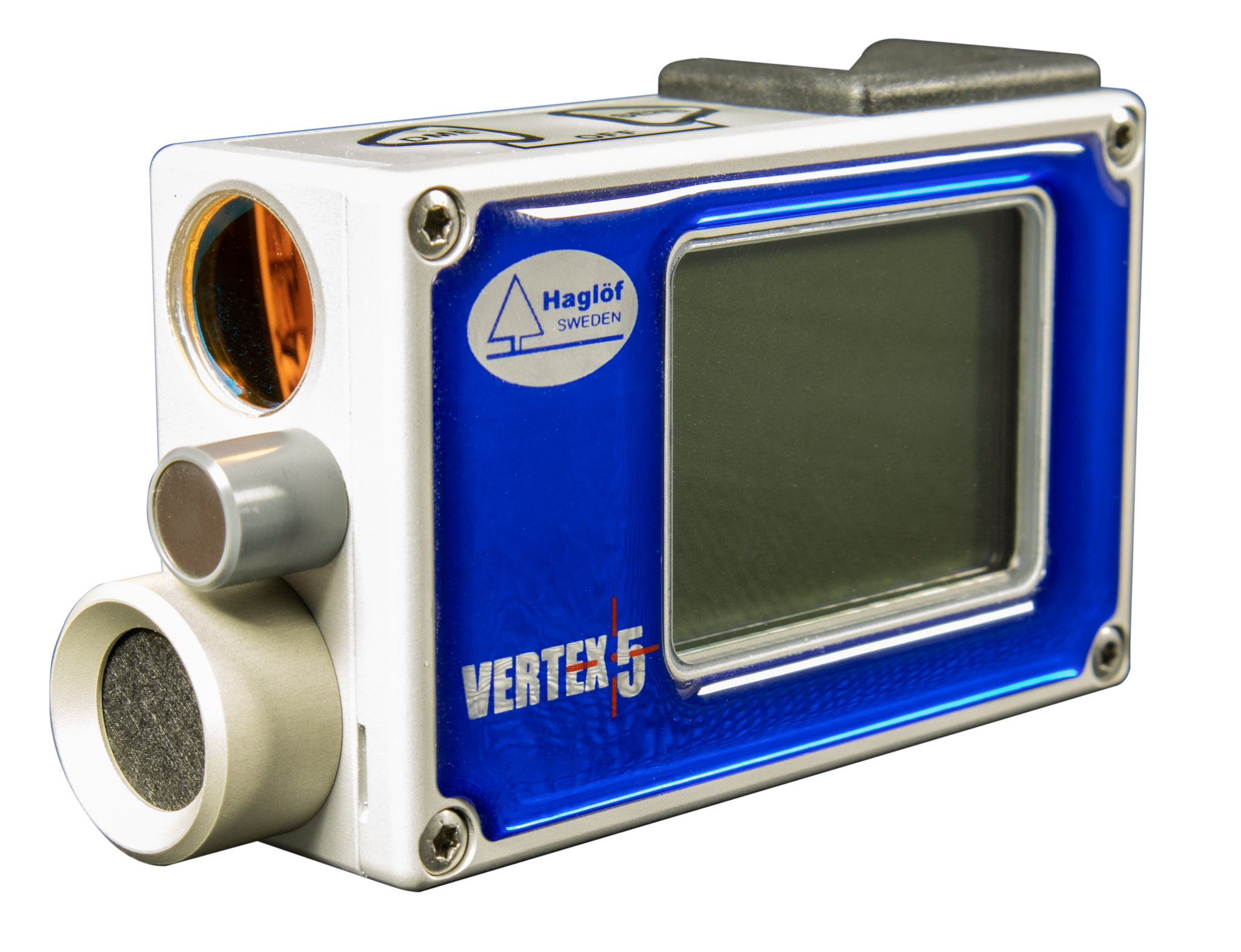

Hipsómetro Vertex 5 HAGLOF
REF: HS105
El hipsómetro Vertex 5, HS105 es el instrumento favorito de muchos ingenieros forestales para llevar a cabo mediciones precisas de altura, ángulo y distancia en el bosque. El nuevo hipsómetro Vertex 5 mejora las prestaciones del ya conocido Vertex IV, funcionando de forma extraordinaria con vegetación densa, incluso cuando el transpondedor está oculto.

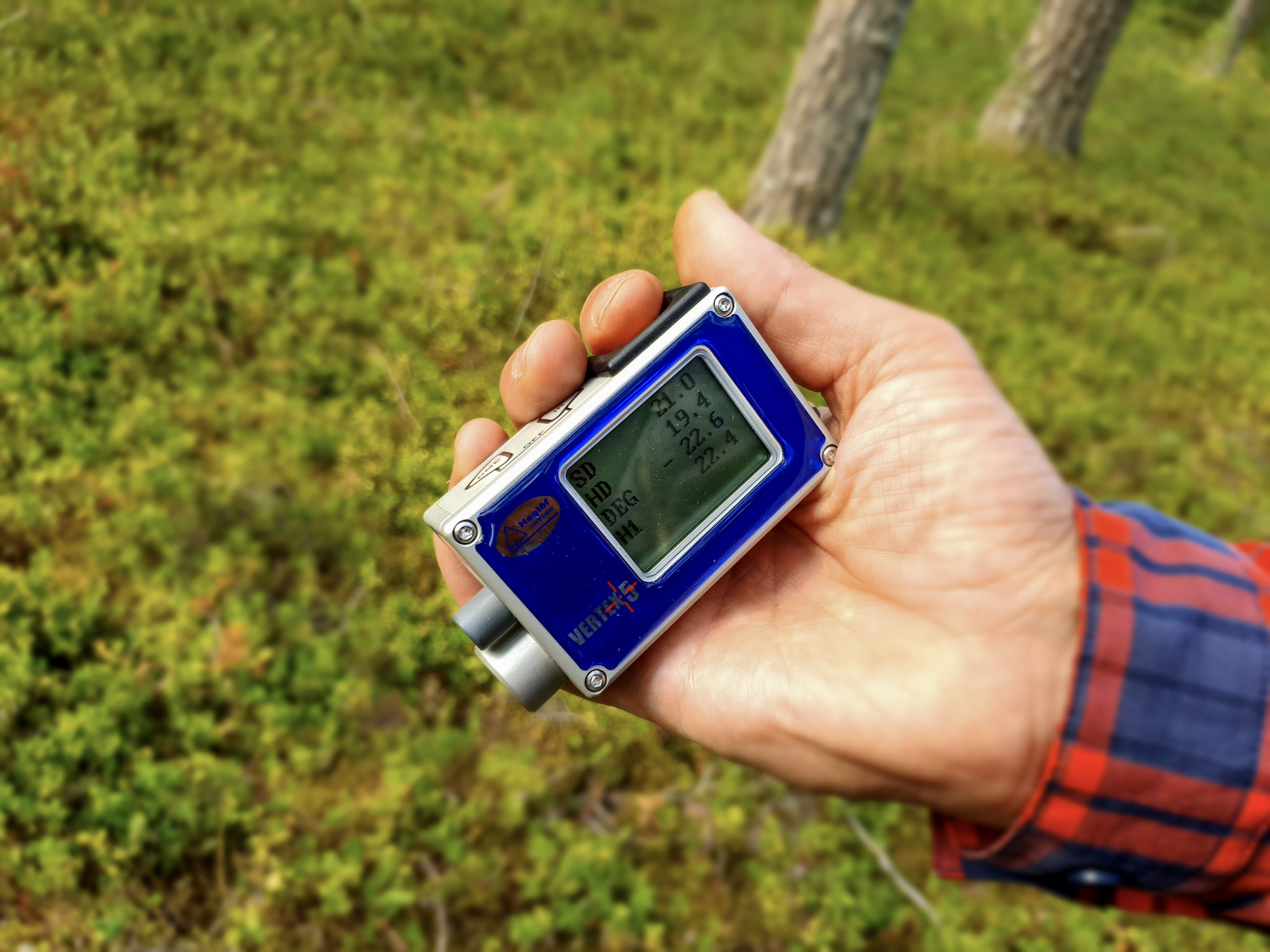

El Vertex 5 ha sido diseñado principalmente para medir alturas de objetos verticales, normalmente árboles. Este instrumento también puede utilizarse para medir distancias, distancias horizontales, ángulos e inclinaciones. La tecnología de medición por ultrasonidos del Vertex 5 ha demostrado ser especialmente útil en terrenos densos con espeso sotobosque, donde resulta difícil usar métodos convencionales como las cintas métricas, los instrumentos láser y los medidores de altura mecánicos.
Entre otras mejoras, esta nueva versión incluye un sensor de inclinación en 3D, memoria para almacenar hasta 5.000 mediciones, una cruz filar más intensa, posibilidad de configurar el menú en español, nueva función que permite corregir la pendiente trabajando con dos transpondedores a la vez (accesorio opcional no incluido, referencia: MD050E).

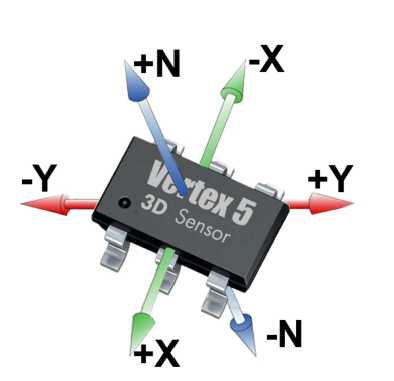

El nuevo sensor de inclinación 3D de alta calidad calcula correctamente los ángulos incluso si el equipo está inclinado al tomar la medida.
Los datos almacenados se pueden transferir mediante Bluetooth como archivos csv. La comunicación mediante Bluetooth permite la conexión inalámbrica exclusivamente con dispositivos con Android, iOS o Windows, así como con forcípulas DP II con el software adecuado (consultar para más información). Dispone de comunicación mediante infrarrojos para transferir los datos a las forcípulas digitales MD II y DP II con software estándar.
Con el Vertex 5 puede medir distancias de hasta 30 metros , diferentes alturas por objeto y radios de parcelas de muestreo, limitando las distancias y los diámetros para las muestras de punto FAB.
NUEVO SISTEMA DE CORECCIÓN DE PENDIENTES:
El Slope Corrector System simplifica el complejo proceso de medir distancias en terrenos con pendiente. Esto aumenta la precisión de la medición general y no resultan necesarias mediciones angulares.
El Slope Corrector System le permite obtener la distancia horizontal desde el centro del árbol al centro de la parcela, independientemente de su propia posición, y si está de pie sobre un suelo nivelado, por encima o por debajo del objeto de medición.
Nota: No se puede utilizar dos transpondedores estándar. Esto requiere la solución del Slope Corrector System con transpondedores especiales.
Características:
- Medición de distancias de hasta 30 m (ultasonido) con una resolución de 0,01 m incluso con una vegetación densa y con una precisión de ±1% (o mejor previa calibración)
- Medición de alturas de hasta 999 metros con una resolución de 0,1 m.
- Permite la medición de ángulos en grados 360º, gradientes 400º o porcentaje % con una precisión de ±0,1º, incluso si el equipo está inclinado al tomar la medida.
- Mira con una cruz roja muy intensa, el nivel de intensidad puede ajustarse durante la medición. La lente del visor no tiene aumento, lo que facilita la identificación de objetos cercanos.
- Esta nueva versión incluye una novedosa función que permite corregir la pendiente mediante el Sistema de corrección de pendiente, utilizando dos transpondedores en lugar de uno (accesorio MD050E).
- Almacena hasta 5000 grupos de datos en la memoria y guardarlos como archivo CSV.
- El Bluetooth® 4.0 (BLE) se puede utilizar para enviar los datos de forma inalámbrica a los dispositivos con Android, iOS o Windows.
- Función de área basal (BAF) para determinar el diámetro mínimo que tiene que tener un árbol y contabilizarlo como válido o no, dentro de la parcela que se esta midiendo.
- Menú configurable en diferentes idiomas (español, portugués, italiano, inglés, alemán, ruso…).

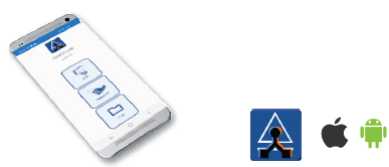

APP HAGLOF LINK
Los datos guardados en el Vertex 5 se pueden enviar como archivo CSV de forma inalámbrica a la app Haglof Link (para Android e iOS). Después se pueden compartir mediante correo electrónico, Drop- box, iCloud, Google Drive o similar directamente desde la aplicación. Los archivos también se pueden abrir desde Haglof Link si el dispositivo cuenta con una app compatible con el formato del archivo.
Especificaciones técnicas
| ALTURA, DISTANCIA | 0 ‐ 999 m |
| RESOLUCIÓN | 0,1 m |
| ÁNGULO VERTICAL | ‐90º .. 90º (degrees) |
| RESOLUCIÓN ÁNGULO | 0,1º |
| PRECISIÓN ÁNGULO | ± 0,1º |
| Distancia con transpondedor T4 | Hasta 30 m. |
| Distancia con transpondedor T4 con adaptador de 360º | Hasta 20 m |
| RESOLUCIÓN DE DISTANCIA | 0,01 m
Precisión: 1% o mejor previa calibración |
| EXACTITUD DE DISTANCIA | 1 % o mayor previa calibración |
| FACTORES BAF | 0.5, 1 a 9 (m2 / ha) o 5, 10, 15-50 (pies2 / acre) |
| IDIOMAS DEL MENÚ | español, portugués, ingles, francés, italiano, alemán y ruso (entre otros) |
| SEÑAL | Altavoz incorporado |
| FRECUENCIA ULTRASÓNICA | 25 Khz |
| CORRIENTE | 20mA con Bluetooth 150mA |
| INTERFACES INALÁMBRICAS | Bluetooth Low Energy V4.0 e IR |
| PROTECCIÓN | IP67 |
| MEMORIA | capacidad para almacenar hasta 5000 grupos de datos |
| TEMPERATURA | ‐20º a 45ºC |
| BATERÍA | 1 x 1.5 AA alcalina |
| DIMENSIONES | 80 x 50 x 30 mm |
| PESO | 180 g (incl. batería) |
| TAMAÑO | Diámetro 70 mm |
| PESO | 85 g (Incl. batería) |
| BATERÍA | 1.5V AA alcalina |
| CORRIENTE | 1.0 mA |
| CONSUMO | Max. 9mW |
| ALTURA MONTADO | 140cm |
| PESO | Aprox 247g |
| ALTURA APROXIMADA | 47 mm |
| PESO | Aprox 30g |
| MATERIAL | Plástico |

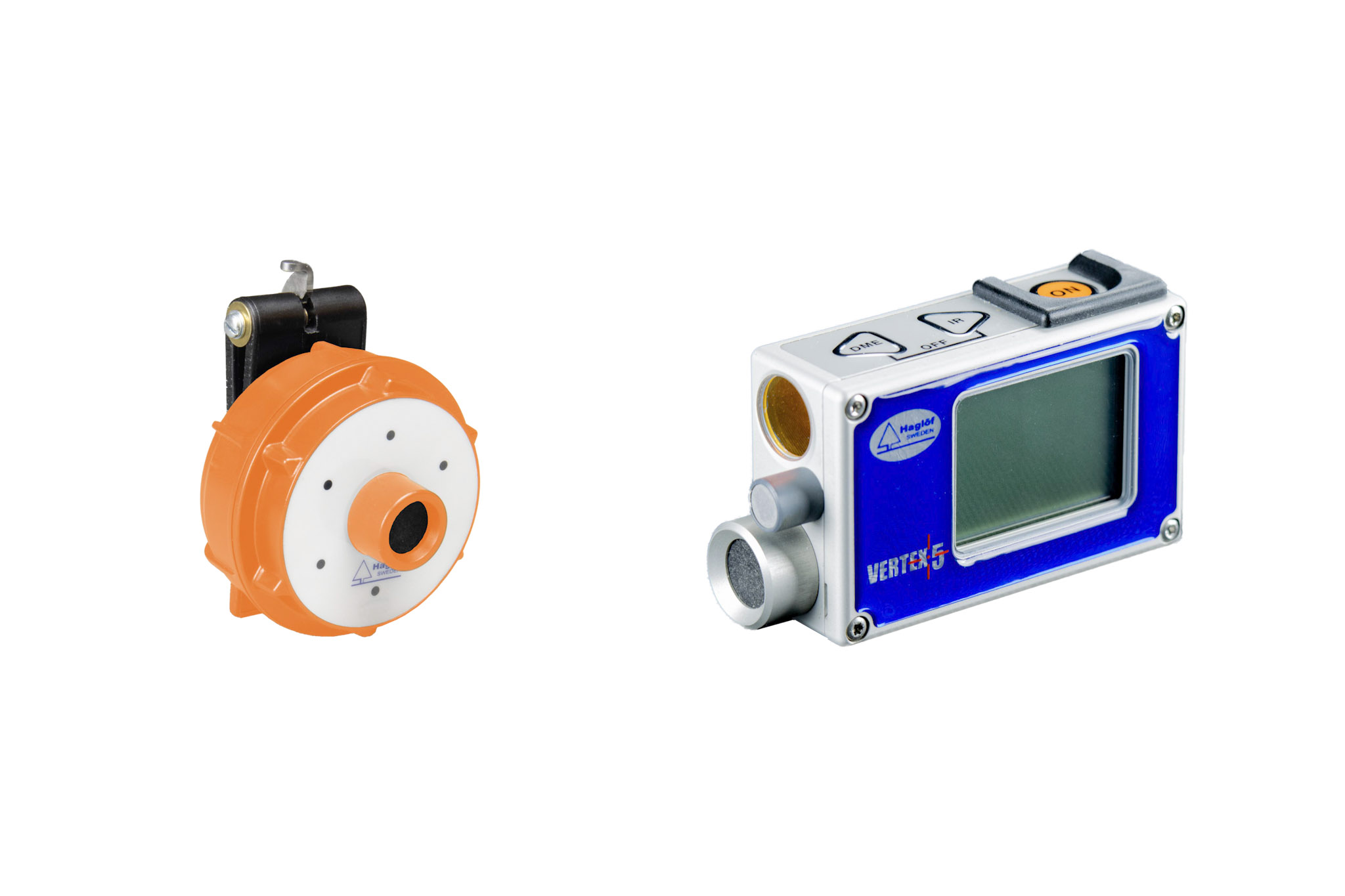

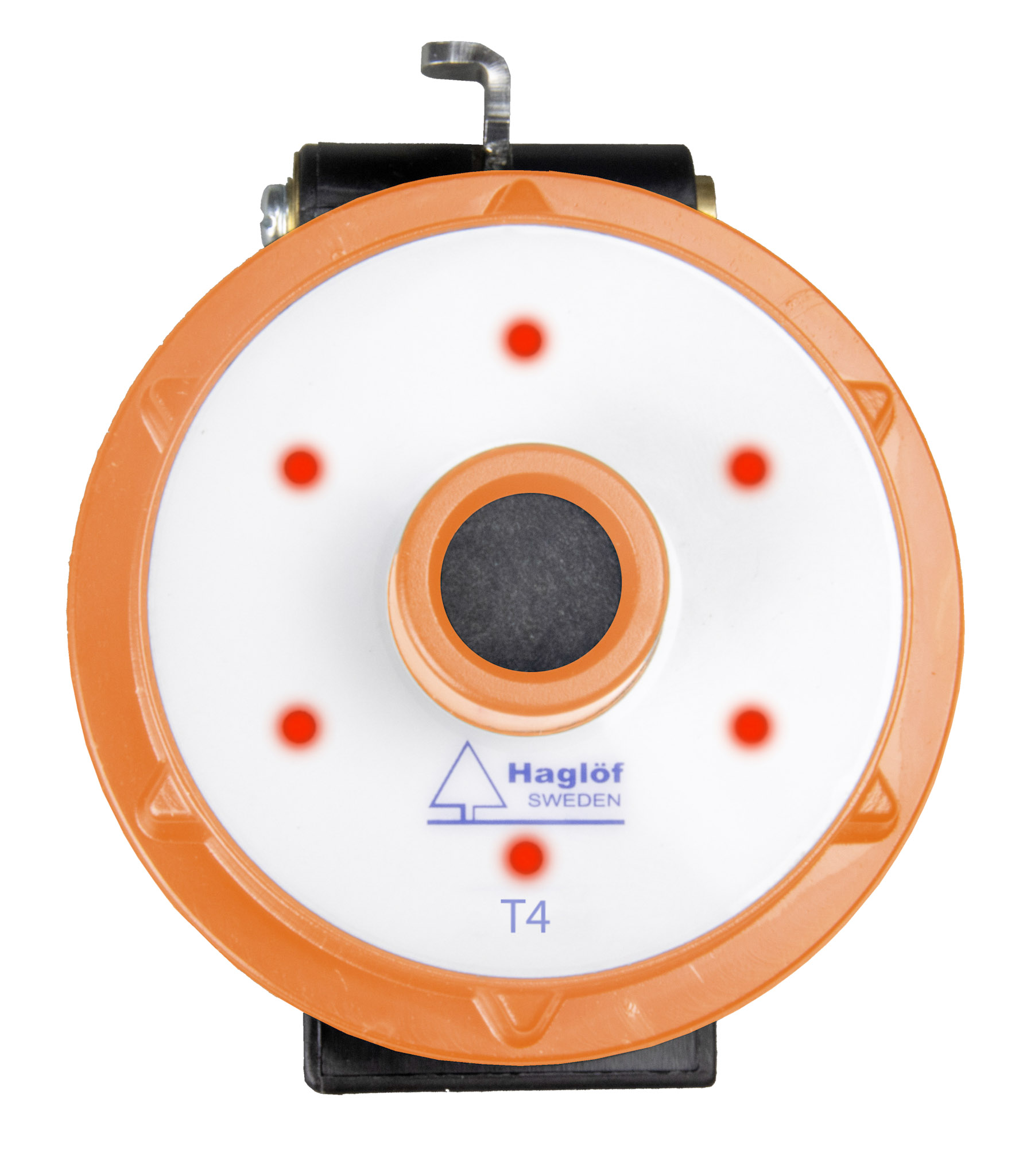

TRANSPONDEDOR T4 (!NUEVO¡)
El nuevo transpondedor T4 está equipado con un transceptor ultrasónico que se comunica con el equipo. Contiene 6 luces LEDs que indican el estado activo/inactivo del equipo y permiten visualizar posibles interferencias. Permite realizar mediciones directas y de círculo completo (360°). Ideal para trabajos en parcelas de terreno circular.
El transpondedor T4 se puede utilizar en dos posiciones, colocado en el objetivo o en el centro del terreno con el adaptador de 360º. Este adaptador posibilita la medición a 360º independientemente de la dirección del transpondedor.
Para colocar el transpondedor en el centro del terreno de muestra se utiliza un monopié y un adaptador/dispersor de 360°. Para mediciones dirigidas, se clava el transpondedor al árbol con un pequeño gancho de metal situado en la parte posterior del transpondedor.

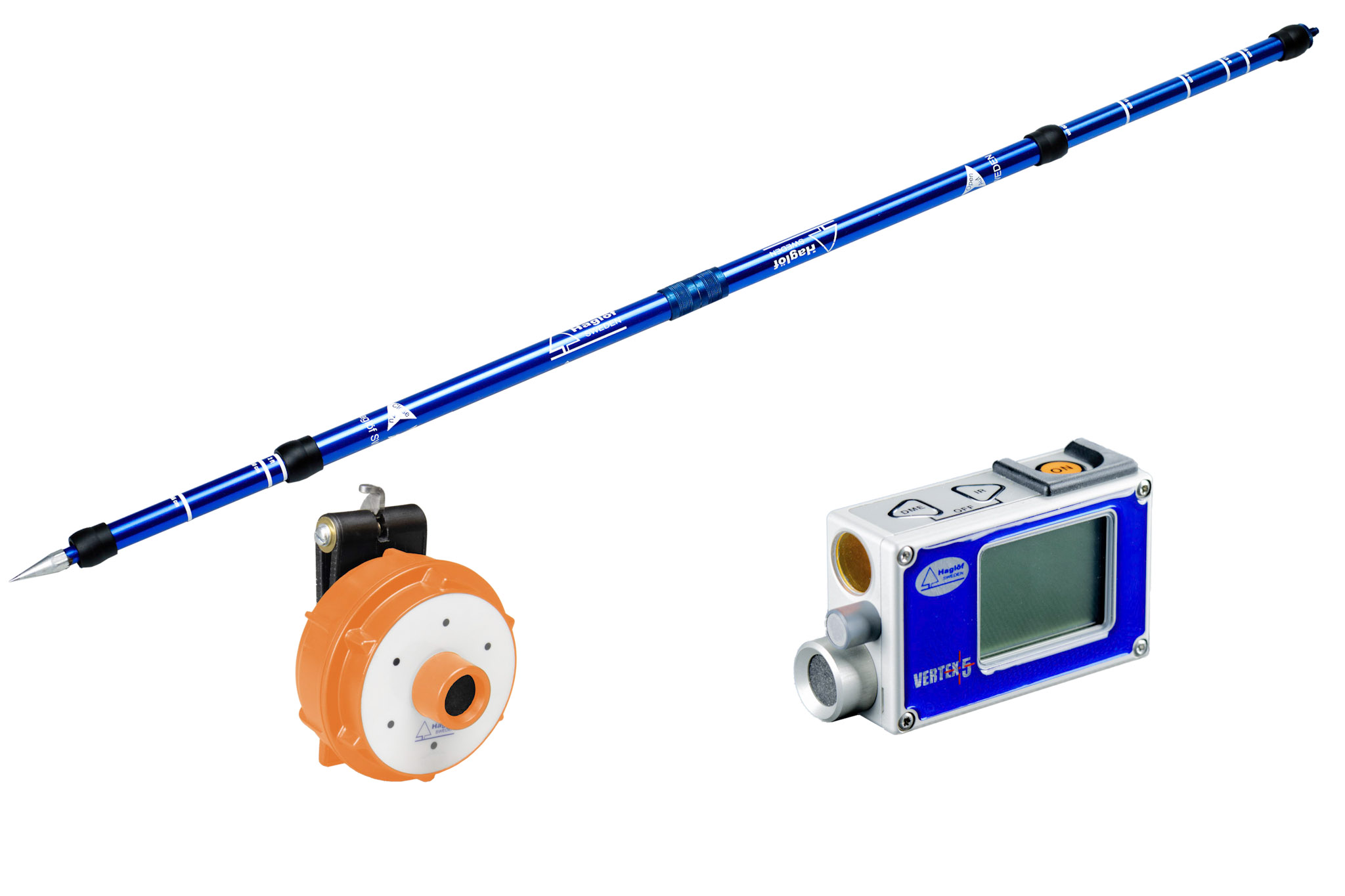

Referencias para pedidos
-
REF: HS105
Completo con: Instrumento de Medida (Hipsómetro)
+ receptor (transpondedor T4)
+ adaptador 360º
+ bastón
+ Maletín de transporte. -
REF: HS105A
Instrumento de Medida (Hipsómetro)
+ receptor (transpondedor T4)
+ Maletínb de transporte -
REF: HS105B
Instrumento de Medida (Hipsómetro)
Accesorios
-
REF: MD050E
Sistema de corrección de pendiente -
REF: MD050B4
Transpondedor T4, (receptor) -
REF: MD050C
Jalón Telescópico (2 partes) -
REF: MD050D
Adaptador 360º, permite medir un círculo completo (360°).
Incluye trípode, módulos de ajuste, transpondedores D y E y funda de transporte.
También se puede utilizar con las forcípulas DPII, DP DME o el módulo
DP DME/GPS y la aplicación de software.
Contenido del Envío
- Especificado en cada item
