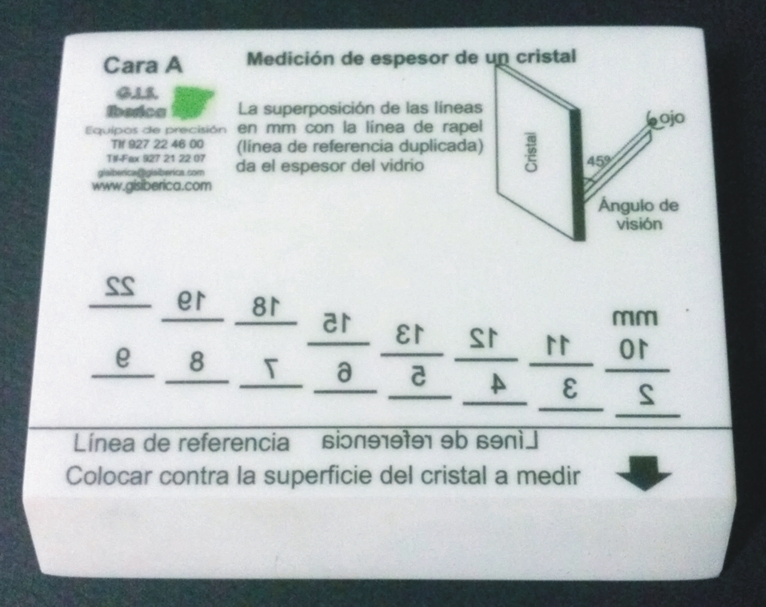

Vitrómetro FI130A medidor de espesor de vidrio
REF: FI130A
El medidor FI130A es un vitrómetro diseñado para medir el espesor de vidrio y la separación entre dos cristales. Es un instrumento esencial para el control de calidad y el aseguramiento de propiedades precisas en aplicaciones industriales y de investigación.
Especificaciones técnicas
| rango medición espesor | 2 - 22 mm |
| rango medición separación | 3 - 27 mm |
| dimensiones | 85 x 61 x 10 mm |
| peso | 60 g |
Medidor del espesor de un vidrio simple
- Colocar el vitrómetro contra el vidrio con la cara A hacia arriba, el vitrómetro formará un angulo de 45 grados con el vidrio.

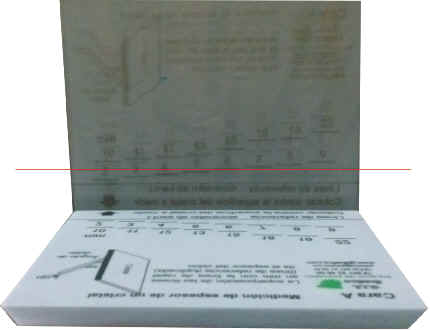

- Hacer la observación en la prolongación del plano del vitrómetro (cara A) (En vidrios expuestos al sol efectuar la lectura sobre alguna zona que se encuentre en sombra).

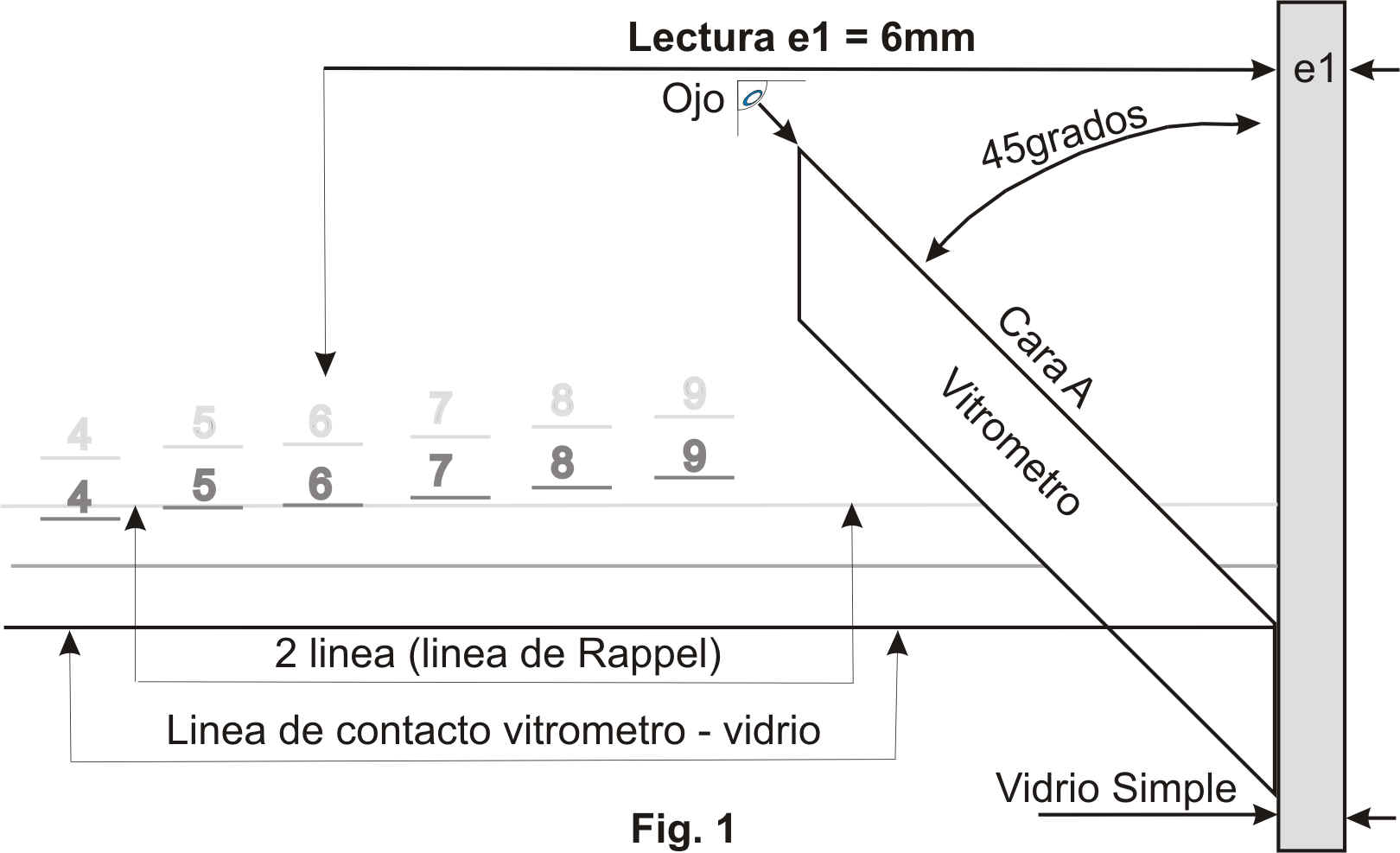

- El espesor del vidrio en mm será la cifra que coincida con la 2 línea (linea de rappel), en el ejemplo 6mm.
Medidor del espesor de la camará de aire entre dos vidrios

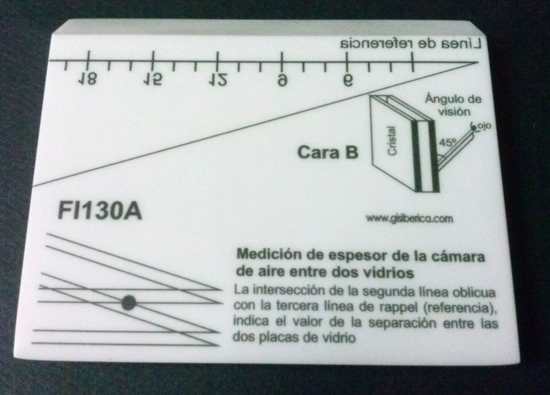

- Colocar el vitrómetro contra el vidrio con la cara B hacia arriba, el vitrómetro formará un angulo de 45 grados con el vidrio.
- Hacer la observación en la prolongación del plano del vitrómetro (cara B) (En vidrios expuestos al sol efectuar la lectura sobre alguna zona que se encuentre en sombra).

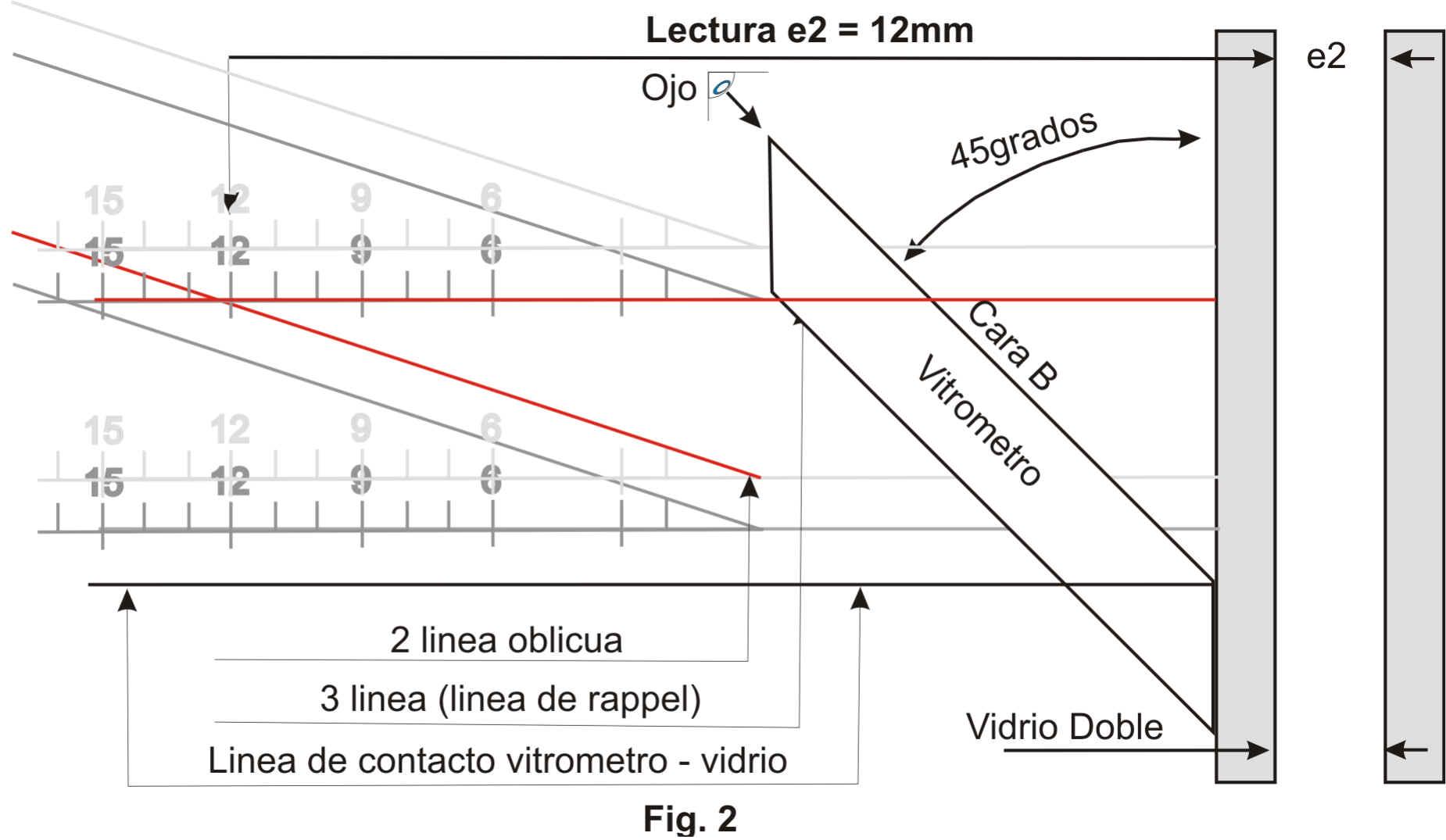

- El espesor de la separación entre los dos vidrios, será la cifra que coincida con la intersección de la segunda línea oblícua y la tercera línea (linea de rappel). En el ejemplo éstas 2 líneas aparecen coloreadas de rojo, la intersección de ambas corresponde al número 12, por lo tanto el espesor en la siguiente imagen es 12 mm.
