Ejemplos de colocación de fisurómetros en función del tipo de fisura o grieta

* Pulse sobre los iconos para ver la foto y una pequeña descripción.

Evolución de fisuras en el mismo plano

Desplazamiento 2 direcciones



División mínima 0,1 mm

FI099

Rango Horizontal 10-55 mm.

Vertical 0-90mm.Alta resistencia.

Logo personalizable

FI110

Medición de la variación.

horizontal, vertical y rotación.

Alta resistencia.



División mínima 0,5 mm

FI007

Rango Horizontal -20+20 mm

Vertical -10 +10 mm

Alta Resistencia





Desplazamiento 1 dirección

División mínima 0,1 mm



FI100

Especial resistencia a la interperie.

Fabricado en PVC.

Rango 0-30 mm.

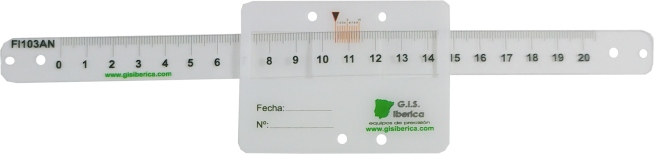

FI103AN

Para interiores.

Logo personalizable.

Rango 0-17 cm.

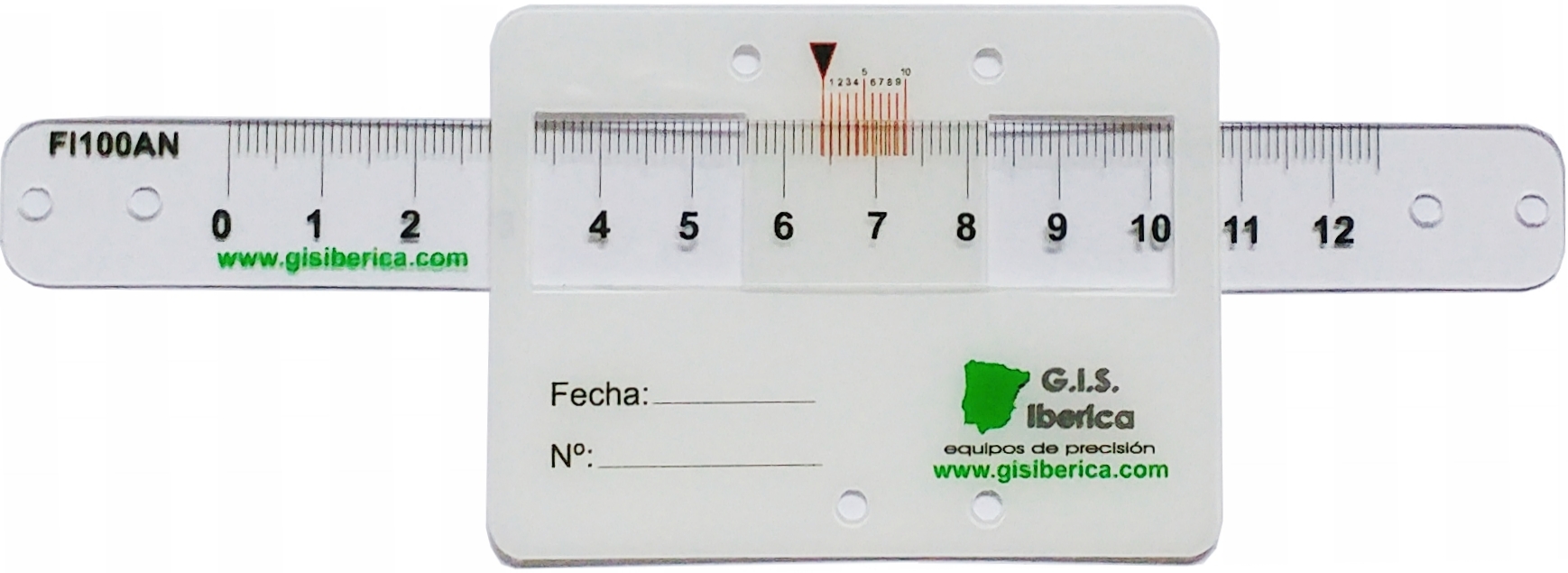

FI100AN

Alta resistencia.

Rango 0-70 mm.

Logo personalizable.

FI103

Especial resistencia a la interperie.

Fabricado en PVC.

Rango 0-17 cm.

FI101AN

Para interiores.

Rango 0-30 mm.

Logo personalizable

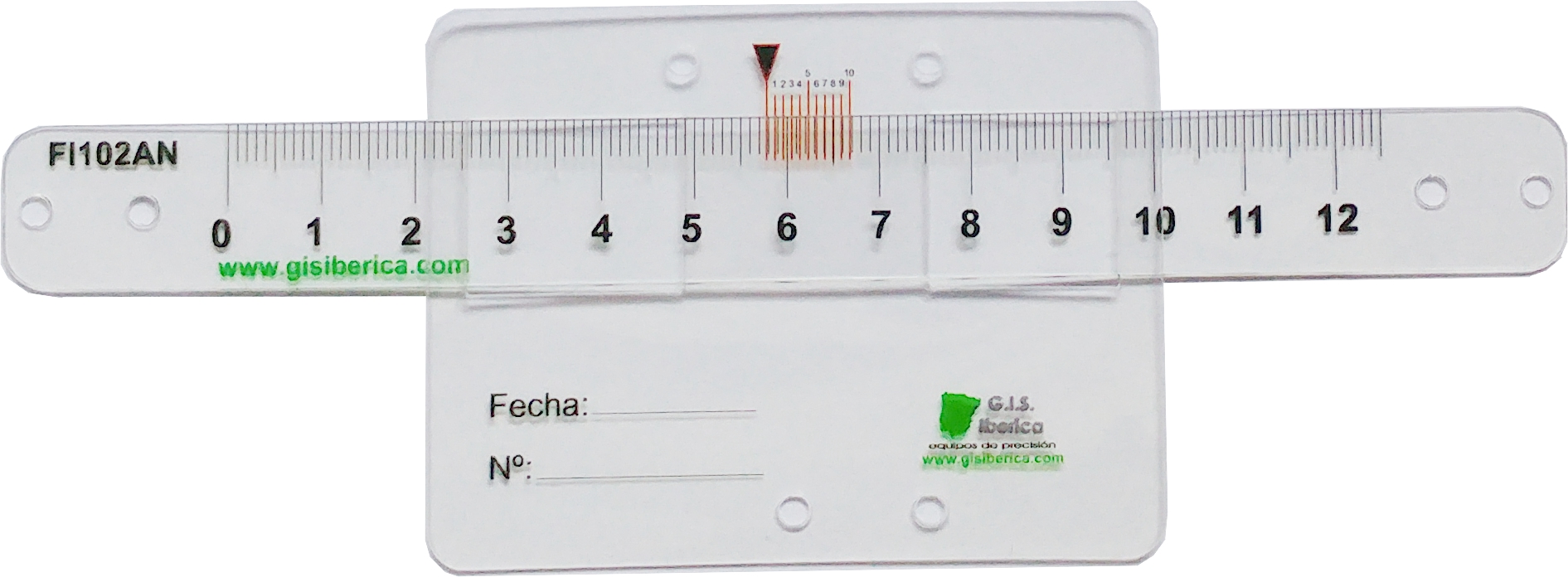

FI102AN

Alta resistencia. Transparente.

Rango 0-70 mm.

Logo personalizable.







Evolución de fisuras en distinto plano

Desplazamiento 3 direcciones

División mínima 0,1 mm

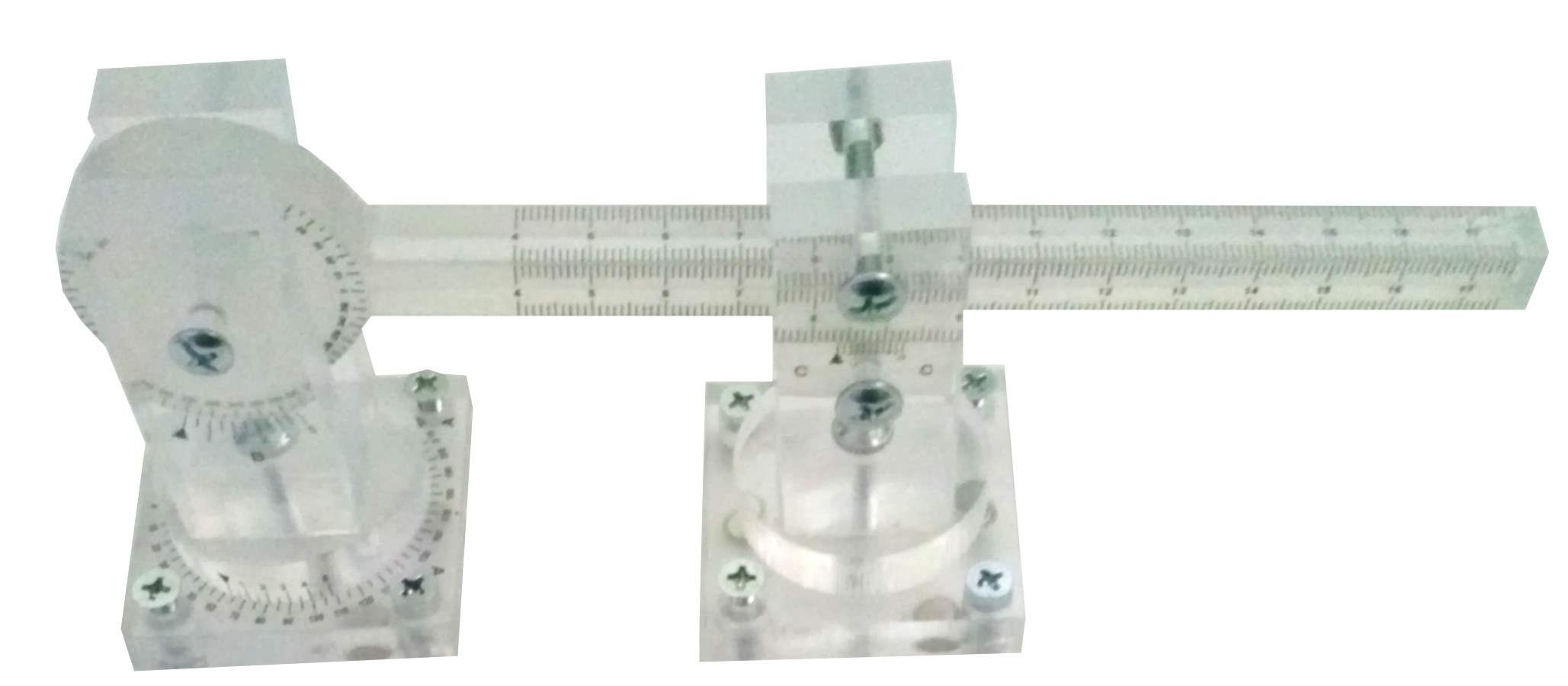

FI301

Fisurómetro en 3 dimensiones. Fabricado en metacrilato transparente. Resistente a la interperie. Las lecturas se realizan sobre 3 escalas





Desplazamiento 2 direcciones







División mínima 0,5 mm

FI000

Rango Horizontal -20+20 mm.

Vertical -10 +10 mm.

Alta Resistencia.

FI002

Rango Horizontal -25+25 mm.

Tamaño  11x7 cm.

Alta resistencia.

Desplazamiento 1 dirección

División mínima 0,1 mm

FI106

Planos perpendiculares.

Válido para ensayos de carga.

Rango 5-35 mm.





Regletas transparentes para medir fisuras

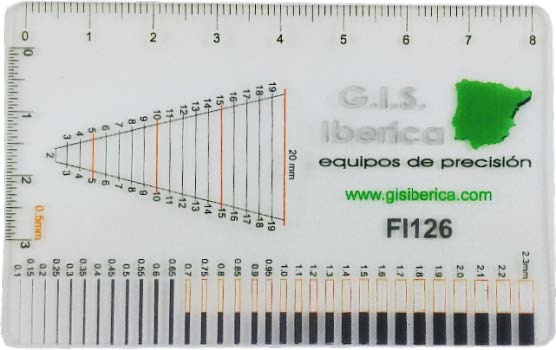

FI126

Rango de 0,1 mm a 20 mm.

Logo personalizable.

Tamaño tarjeta de crédito.

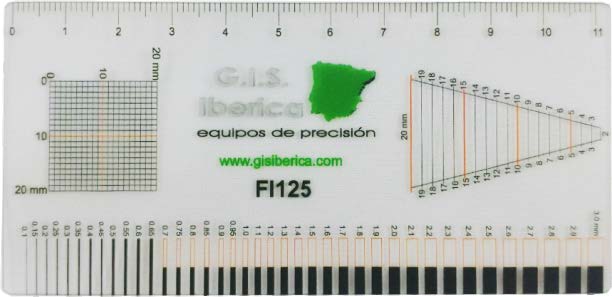

FI125

Rango de 0,05 mm a 20 mm.

Logo personalizable.

Fisurómetros digitales

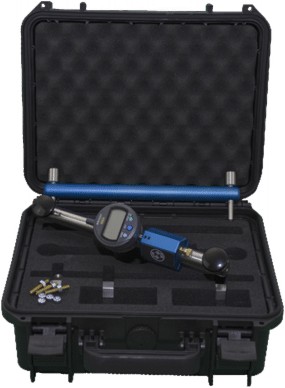

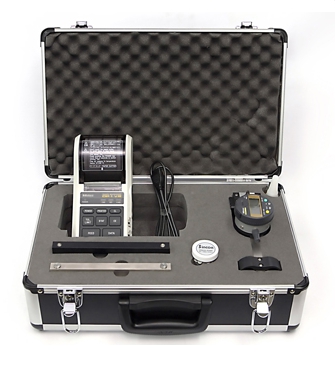

FIPSG1010

Rango 150 mm.

Precisión 0,001 mm.

QCTC410

Fisurómetro digital con PDA incluida.

Rango 0-30 mm.

Precisión 0,02 mm.

QCTC200

Detector de profundidad de fisuras en hormigón. Rango hasta 500 mm. Precisión ±5 mm.





Fisurómetros triangulares y cónicos

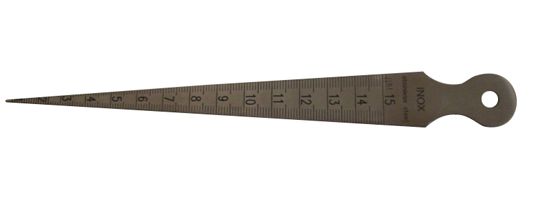

FI008

Fisurómetro triangular plano

Fabricado en Acero

Rango 1-15mm. División 0,1mm

FI009

Fisurómetro triangular plano

Fabricado en Acero

Rango 15-30 mm. División 0,1mm

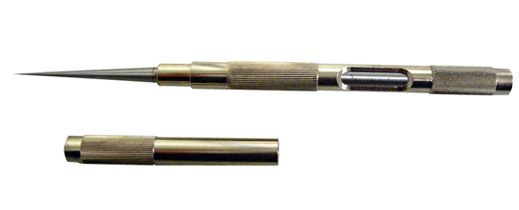

FI010

Fisurómetro cónico metálico.

Rango 0-5 mm.

Apreciación 0,1 mm.
