DEFORMOMETRO Y FISURÓMETRO DIGITAL
REF: FIPSG100
El deformómetro encuentra su aplicación ideal en las operaciones de monitoreo de grietas o en las pruebas de deformabilidad con el uso de conectores planos.

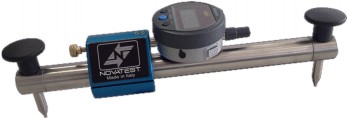

El instrumento está compuesto por un comparador digital con un nivel de precisión del orden de milésimas de milímetro 0.001, montado en una barra de metal, donde un pasador de cabeza cónica, se fija al final de la barra. Otro pasador similar a este se monta en un dispositivo deslizante en el extremo opuesto, lo que permite excursiones longitudinales de unos pocos milímetros (± 5 mm).
El movimiento del conjunto actúa en el indicador del dial del reloj comparador que a su vez resalta los movimientos.
El deformómetro fue diseñado para soportar variaciones de temperatura y se desarrolló con características mecánicas y tolerancias dimensionales que excluyen la posibilidad de movimientos distintos a los permitidos, garantizando la repetibilidad constante de las mediciones.
A través de la plantilla de posicionamiento, es posible trazar en la estructura
los puntos donde se hacen los orificios y la posterior inserción de las
bases de medición o puntos fuertes (integrales con la estructura).
Usando la plantilla de "calibración", es posible verificar la puesta a
cero correcta del comparador antes de que se realice la prueba
Especificaciones técnicas
El instrumento está compuesto por una barra de metal con dos extremos
/ pasadores equipados con un terminal de punta cónica (distancia estándar:
250 mm); uno está fijo, mientras que el otro es libre de girar sobre un
sistema deslizante alojado dentro de la barra. Las lecturas de desplazamiento
se muestran en un comparador, con resolución milésima 0.001 mm, con carrera
de 10 mm y función ABS.
-
Completa el instrumento:
- Barra patrón para la colación de las señales
- Barra de Calibración
- Caja con puntos de montaje
- Recorrido: 10 mm.
- Distancia entre ejes: 250 mm (opcional: 200 mm, 300 mm, 350 mm, 500 mm)
- Resolución: 0.001
- Tipo de comparador: digital
Características:
Referencias para pedidos
- REF: FIPSG100 Fisurómetro digital con precisión, Rango; 250 mm, resolución: 0,001 mm.
- REF: FIPSG100S 25 Puntos de anclaje con agujero para FIPSG100
- REF: FIPSG100S1 25 tornillos M6 L30mm para colocar los Puntos de anclaje con agujero referencia FIPSG100S para el fisurómetro FIPSG100
ACCESORIOS:
Contenido del Envío
- 1 comparador digital de recorrido 10mm, resolución 0.001 de alta precisión con función ABS
- 1 Barra patrón para colocación de señales
- 1 Barra de calibración
- 2 cajas con 25 puntos de montaje y 25 tornillo M6x30mm/ d.10x4mm para colocarlos puntos:
- 1 Manual de instrucciones
- 1 Maletín de transporte rígido.
