Dinamómetro mecánico de tracción de alta precisión
REF: DN070 - DN079

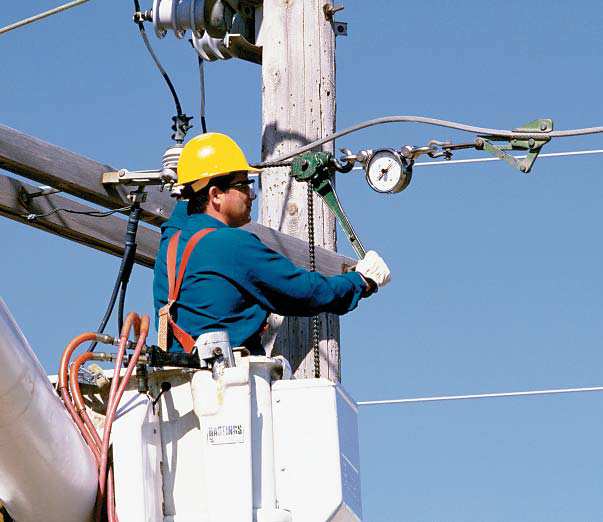

Serie DN070 - DN079 Dinamómetro mecánico de tracción de alta precisión, (± 0,5%), válido para trabajos en exteriores, disponible en capacidades hasta 20.000 kg.Originalmente diseñado para medir la tensión en los cables telefónicos, el Dinamómetro AP ha demostrado tener versatilidad ilimitada como instrumento de medición de tensión y peso. Se utiliza para trabajos tan diversos como el pesaje suspendido, cables de montaje para puentes, ajustar la tensión en los cables, cuerda, alambre o cualquier elemento que requiera una fuerza de precisión o medición de tensión.
El diseño robusto, los componentes de calidad superior y los recubrimientos
premium lo hacen durar años en entornos severos y aplicaciones rudas, el
manejo brusco en mediciones de campo e incluso con lluvia*
*(Se recomienda intervalos cortos en agua limpia seguido de secado y drenaje.)
Disponible en Capacidades de 500 a 20.000 kg. Especificaciones
Características generales:
- *Dial y puntero: Fácil de leer incluso en ángulo.
- *Indicador pico máximo: Permanece en posición para indicar el punto de carga máximo
- *Capacidad de tara: Las cargas de tara de hasta el 20% de la capacidad pueden ser anuladas mediante control cero. La carga destarada debe ser considerada como parte de la carga límite de seguridad.
- *Protección contra el polvo: El piñón, el engranaje y los ejes están montados en cojinetes de precisión aeronáutica, permanentemente sellados contra el polvo y la suciedad. Nunca se requiere lubricación.
- *Protección contra la Corrosión: Barra de presión protegida con pintura en polvo. Los grilletes y las espigas son fabricados en níquel sin electricidad chapado. Todos los mecanizados y fijaciones integrales son producidos a partir de materiales no corrosivos o tienen un revestimiento adecuado.
- *Posicionamiento cero. Los dinamómetros AP se suministran con la posición cero estándar en las 9 en punto. Para los diámetros de 5 "y 10" con capacidades hasta 10.000 kg se puede solicitar la modificación del cero en 12, 3 ó 6 (según las horas del reloj) sin coste adicional
Los dinamómetros están disponibles con diales de 125 mm (5") o de 250
mm (10"), según capacidades y resolución.
Los modelos de 125 mm (5"), están fabricados en carcasa de plástico altamente
resistente, los modelos de 250 mm (10") se presentan en una carcasa de
aluminio fundido.
Especificaciones técnicas
| PRECISIÓN | ± 0,5% de la escala completa | |
| TEMPERATURA DE TRABAJO | -45 a 60 ° C (-50 a 140 ° F) | |
| FACTOR DE SEGURIDAD | 5:1 / (20.000 kg: 4:1). Cargas de prueba controladas al 150% permitidas anualmente. | |
| CONSTRUCCIÓN | ||
| BARRA DE PRESIÓN | Acero de aleación de alto grado E4340 o aluminio 7075-T651 | |
| GRILLETES | A4140 acero forjado (mecanizado de acero E4340) | |
| PASADORES GRILLETES | 1 g. | |
| SOFTWARE COMPATIBLES | Windows 2000, XP, Vista, Windows 7, Windows 8, Windows 10 | |
| DIÁMETRO DIAL | 125 ó 250 mm según rango de fuerza | |
| CALIBRACIÓN | Incluida calibración trazable a NIST. | |
| GARANTÍA | 2 años | |
Aprobación CE en todas las capacidades
Referencias para pedidos
*También disponibles con capacidades en libras. Consultar
| 5" (125 mm) Diámetro Dial | 10" (250 mm) Diámetro Dial | Factor de Seguridad | ||||
| REFERENCIA | CAPACIDAD (kg) | DIVISIONES (kg) | REFERENCIA | CAPACIDAD (kg) | DIVISIONES (kg) | |
| DN070 | 500 | 5 | 5:1 | |||
| DN071 | 1000 | 10 | DN075 | 1000 | 5 | 5:1 |
| DN072 | 2000 | 20 | DN076 | 2000 | 10 | 5:1 |
| DN073 | 4000 | 25 | 5:1 | |||
| DN077 | 5000 | 20 | 5:1 | |||
| DN074 | 10000 | 100 | DN078 | 10000 | 50 | 5:1 |
| DN079 | 20000 | 100 | 4:1 | |||
Contenido del Envío
- Para los dinamómetros AP de 5 "(125 mm) de diámetro, (referencias desde DN070 a DN074)se incluye un resistente estuche de plástico ABS

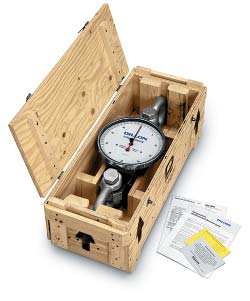

- El dinamómetro AP de 10" (250 mm) y 20.000 kg, referencia DN079, se suministra en caja reforzado resistente de madera contrachapada
- Una caja metálica de acero opcional está disponible para los modelos de dinamómetro de 10 "(250 mm) de diámetro hasta los 10.000 kg de capacidad, referencias desde DN075 a DN078
