ECLÍMETRO ÓPTICO DE MANO
REF: CL108
Eclímetro óptico de mano
La parte esencial del nuevo eclímetro óptico de mano
BREITHAUPT NECLIes un anteojo refractado, en cuyo plano de la
imagen está colocado un limbo graduado transparente con dos parejas de
escalas.
Este limbo oscila libremente orientándose hacia la dirección de la plomada
gracias a un peso pendular, independiente de la inclinación del anteojo.
Una amortiguación liquida cuida para que las oscilaciones se pierdan rápidamente,
de manera que se puede trabajar sin pérdida de tiempo. El limbo graduado
se encuentra totalmente protegido en el interior de la caja del instrumento
y, por consiguiente, la medición no puede verse nunca alterada por agentes
externos.
Cuatro diferentes graduaciones permiten utilizar este instrumento universalmente.
Las graduaciones aparecen dos a dos en el anteojo, simultáneamente con
la imagen del objeto. En la

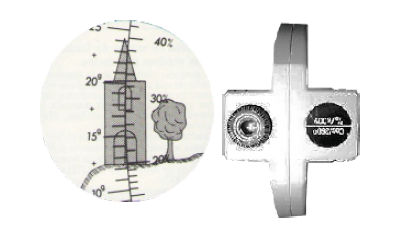

IMAGEN Nº1, la imagen del objeto aperece junto con las graduaciones
centesimal y en tantos por ciento. Un simple giro del instrumento de 180º
sobre su eje longitudinal, permite una nueva visualización del objeto tal
como se ilustra en la

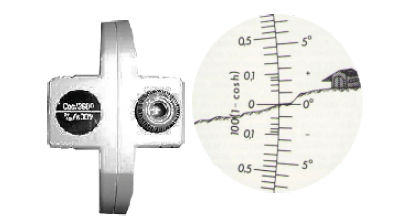

IMAGEN Nº2, en la cual puede apreciarse la presencia simultánea de
la imagen junto con las otras dos escalas, la sexagesimal y la de reducción
de distancia a la horizontal. Las graduaciones llevan símbolos correspondientes
para evitar equivocaciones.
Aplicaciones:
- Nivelaciones sencillas de menor exactitud (sirviendo de nivel automático)
- Levantamiento de perfiles longitudinales y transversales
- Reducción a la horizontal de distancias inclinadas según la función 100 (1 - cosh)
- Determinación de alturas p.e. de árboles, edificios, torres, chimeneas , cables eléctricos (mediciones de comba)
- Trazados de lineas con dada pendiente teórica y máxima, p.e. en la rectificación parcelaria
- Preparación de proyectos en la construcción de carreteras, obras hidráulicas, cables eléctricos, radio-enlaces (búsqueda de trazados, jalonamientos previos, desniveles, etc.) ' Estudios forestales y agrícolas
- Trabajos geológicos y mineros en las técnicas de barrenos y explosivos
- Mediciones militares (artillería, gastadores, puestos de observación etc.)
Este pequeño instrumento manejable y preciso es muy adecuado para la medición rápida y cómoda de inclinaciones. Permite realizar los siguientes trabajos topográficos:
Especificaciones técnicas
| DÍAMETRO DEL LIMBO | 46 mm |
| GRADUACIÓN | 360º/400g
± 90º / 100g |
| INTERVALO DE GRADUACIÓN | 1º / 1g |
| ESTIMACIÓN | 0,1º/ 0, 1g |
| GRADUACIÓN EN % | ±150 % |
| INTERVALO DE GRADUACIÓN | ±20% 1%
±20% a ±120% 2% ±120% a ±150% 5% |
| GRADUACIÓN DE REDUCCIÓN A LA HORIZONTAL | ±50 |
| INTERVALO DE GRADUACIÓN | 0 a ± 0,1 ± 0,02
± 0,1 a ± 1 ± 0,1 ± 1 a ± 5 ± 0,2 ± 5 a ± 20 ± 1 ± 20 a ± 50 ± 1 |
| EXACTITUD | ± 0,2º |
Referencias para pedidos
- REF: CL108 Clisímetro Necli de Breithaup de mano, color verde o beige Estandar (color azul Especial)
Contenido del Envío
- Eclímetro
