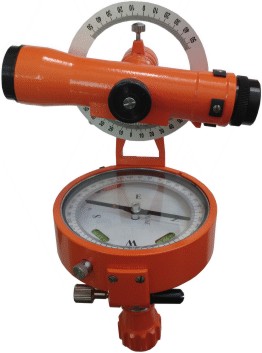

BRÚJULA TOPOGRÁFICA DQL16
REF: BR144F

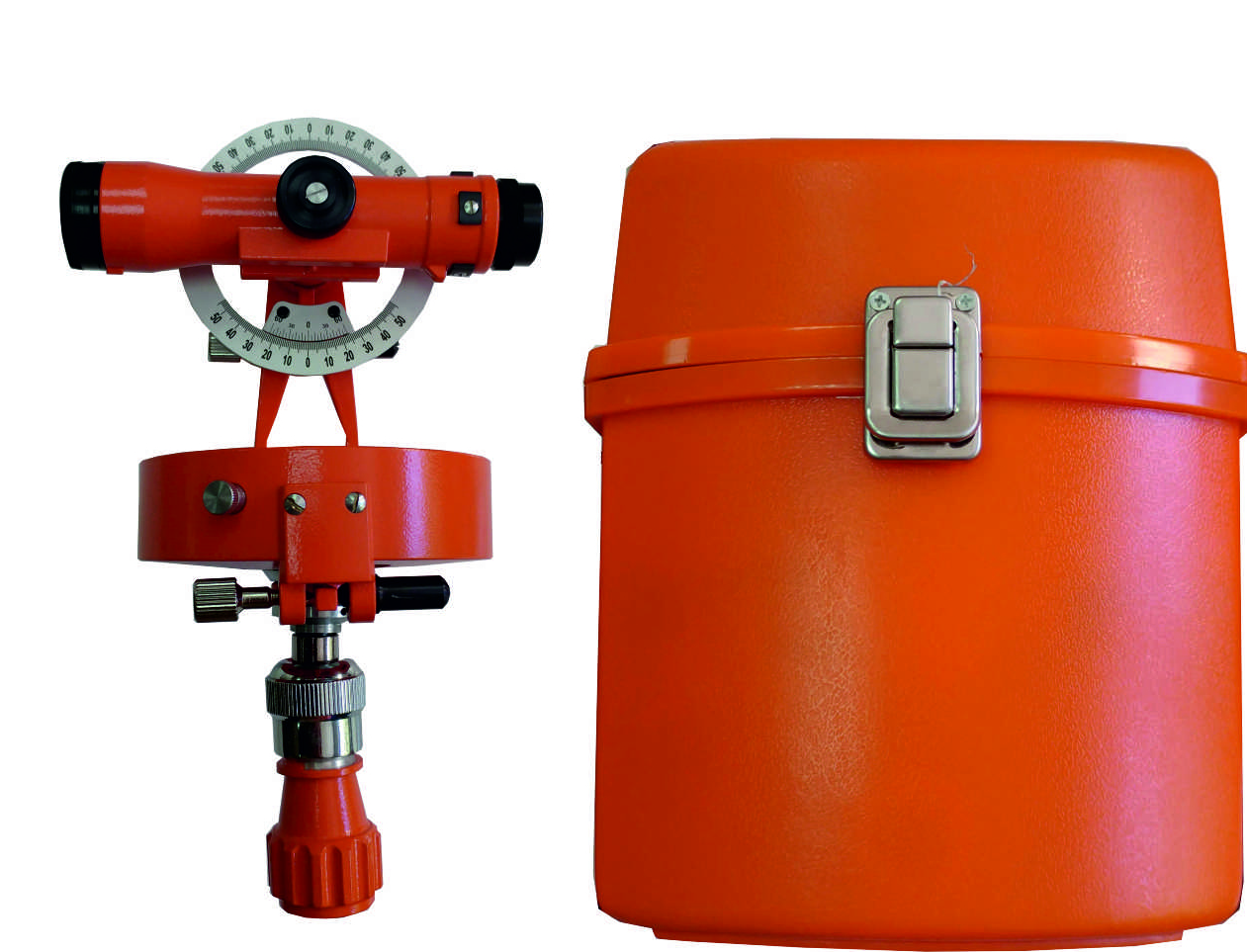

Brújula topográfica BR144F con anteojo 16x aumentos, enfoque mínimo 2 m, círculo graduado vertical ± 50º, división 1º, incluye estuche y trípode, tamaño brújula 140x105x190 mm, peso 0,7 kg, trípode 0,90 m cerrado a 1,40 m, peso 2 kg.

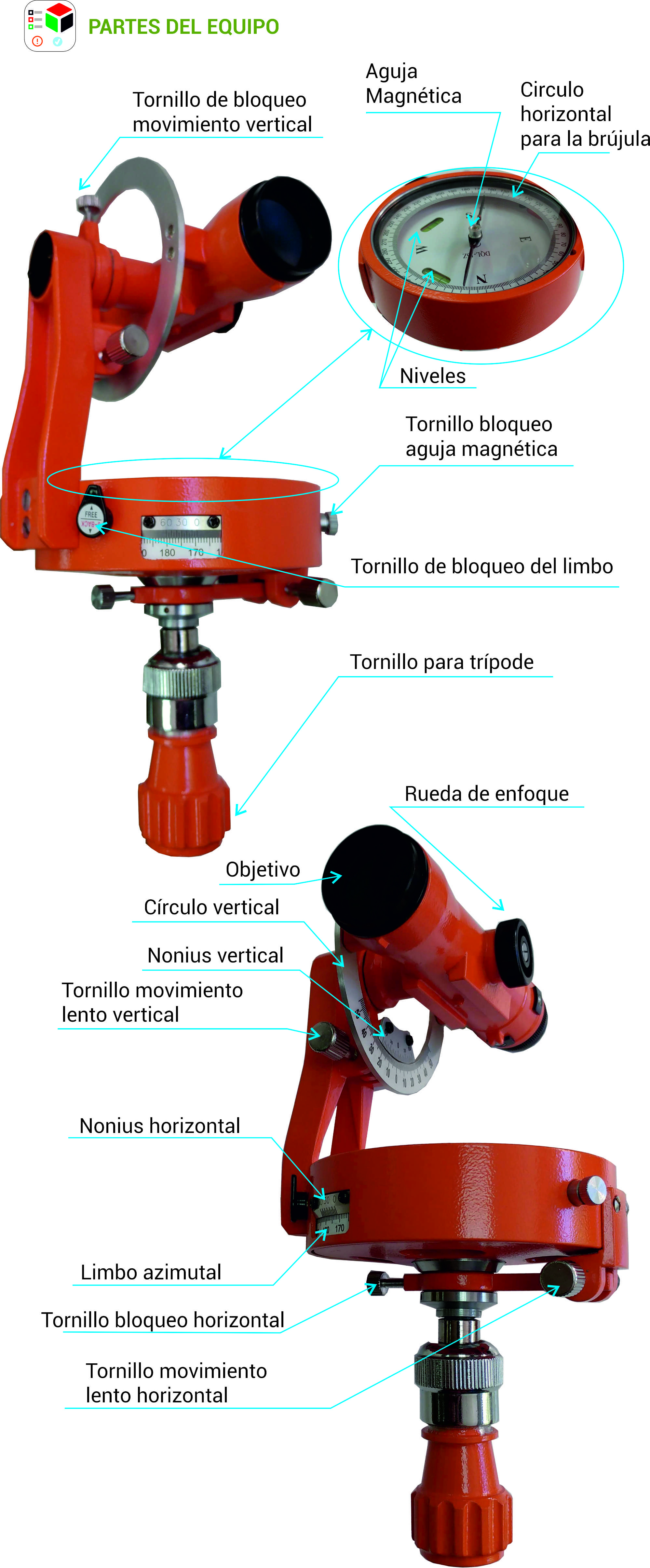

Partes del equipo
Especificaciones técnicas
| Aumentos | 16x |
| Imagen | directa |
| Anteojo vuelta de campana | Sí |
| Diametro objetivo | 20 mm |
| Campo vision | 2º30' |
| Resolucion | 10" |
| Constante | 100s |
| Constate aditiva | 0 |
| Enfoque minimo | 2 m |
| Graduacion brújula | 360° |
| División brújula | 1º |
| Limbo azimutal adicional
graduación con nonius |
360º(1º) |
| Lectura con nonius precisión | 5' |
| Bloqueo limbo azimutal | Si con movimiento lento |
| Circulo vertical con nonius(2) graduación | ±50º |
| Lectura con nonius precisión | 5' |
| Niveles(2) precisión | 15/2 mm |
| Trípode madera antimagnetico | si |
| Estuche transporte | si |
| Peso | 0,75 kg, 1,2 kg (con estuche) |
| Dimensiones | 130x120x250 mm |
PRINCIPIO FUNCIONAMIENTO
Lectura de altura
- Poner en estación el instrumento, nivelarlo y ajustar con nitidez la imagen del retículo.
- Colocar el Vertical en cero.
- Colocar la mira en posición vertical.
- Apuntar aproximadamente a la mira con el dispositivo de puntería aproximada.5. Enfocar mediante el botón de enfoque. Colocar el Vertical en cero.
- Afinar la puntería utilizando el tornillo lateral.
- Comprobar que la burbuja de la brújulas sigue centrada

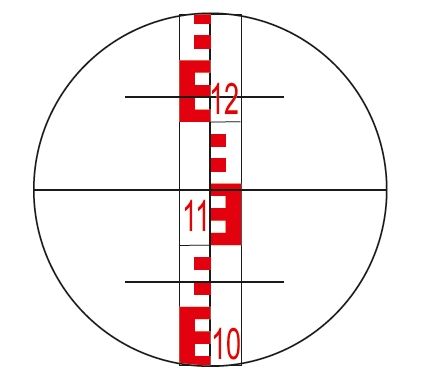

- Leer la altura H en el hilo horizontal del retículo. Ejemplo de arriba: H=1.145m

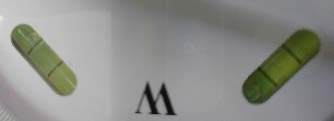

Niveles en la base
Medición de la distancia
El hilo vertical del retículo es el índice para direcciones angulares. Hilo horizontal, índice para la lectura de la mira de nivelación. Hilos estadimétricos, para el sistema telemétrico de Reichenbach.
El intervalo de la mira entre ambos trazos estadimétricos, da la distancia horizontal en metros desde el eje vertical a la mira según la fórmula:
S = l * k + c
en donde:
- S= distancia horizontal (m)
- l=intervalo de lecturas (m)
- k=constante de multiplicación
- c=constante de adición
- Ejemplo de la figura:
- Hilo superior = 2,209 m
- Hilo inferior = 1,878 m
- Resultado: 0,331 m
- Distancia d = 100 x L
- K=100; c=0
- Distancia a la mira = 0,331 m * 100 + 0 = 33,1 m
Referencias para pedidos
- REF: BR144F Brújula topográfica DQL16
Contenido del Envío
- Brújula
- Estuche de transporte
