Penetrómetro de suelo tipo bolsillo con cuadrante, tipo dial
REF: PE005
Este sofisticado penetrómetro de bolsillo está diseñado para una rápida determinación de la resistencia a la compresión no confinada de los cimientos compuestos por materiales desde arcilla hasta suelos arenosos.
Su esfera exterior lee la fuerza de penetración en kg, mientras que la esfera interna está calibrada en una resistencia a la compresión no limitada para la punta del émbolo de 0.25" y se lee en kg/cm2, lo que equivale a TSF.
El dispositivo también incluye émbolos de 10, 15, 20 y 25 mm, que puede utilizarse para proporcionar mediciones de resistencia en una amplia gama de tipos de suelo cohesivos.
El penetrómetro indica:
- El ángulo de fricción interna (suelos arenosos).
- La cohesión “c” (suelos arcillosos) la resistencia a la compresión no concentrada aproximada.
- La precisión es de ± 1% en escala completa a 20 ° C (68 ° F)
Funcionamiento:
Para operar, presione el émbolo en el suelo hasta la muesca de calibración, la unidad retendrá el valor máximo en el dial hasta que se libere a través del botón de reinicio. La escala de la esfera interior mide de 0 a 6,0 kg / cm2 en 0,1 divisiones. La escala exterior proporciona una escala de resistencia de carga de 0 a 11.0 en kg en 0,1 divisiones.
Para suelos arenosos, que tienen fricción interna pero poca cohesión, use las puntas de émbolo de 20 o 25 mm. Puede determinar el ángulo de fricción a diferentes kg de fuerza utilizando la tabla incluida. Para suelos arcillosos, que tienen cohesión pero poco ángulo de fricción interna, use las puntas de émbolo de 10 o 15 mm. Puede determinar la cohesión del suelo a diferentes kg de fuerza utilizando la tabla incluida. Se pueden hacer otras determinaciones usando las instrucciones.
El dial de 2,5 "(63 mm) de diámetro puede recalibrarse fácilmente utilizando placas de registro (incluidas) y cualquier escala legible de capacidad de 10-15 libras.

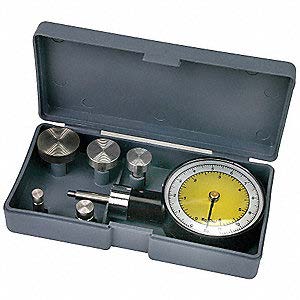

Se suministra con 5 embólos de Ø 6.4 - 10 - 15 - 20 y 25 mm, tablas de conversión, placas de registro, instrucciones y estuche de transporte.
Referencias para pedidos
- REF:PE005 Penetrómetro de Bolsillo con cuadrante
Accesorios
Contenido del Envío
- Penetrómetro
- 5 embólos de Ø 6.4 - 10 - 15 - 20 y 25 mm
- Tablas de conversión
- Placas de registro
- Instrucciones
- Estuche de transporte
