Penetrómetro de bolsillo

El Penetrómetro de bolsillo Humboldt  está diseñado como un instrumento ligero para su uso por personal de campo la penetración de las capas superiores del suelo (profundidad de medición 5 mm) y de muestras en el campo o en el laboratorio y para verificar la clasificación visual de los suelos. Se puede usar para verificar si las paredes laterales de la excavación requieren apuntalamiento, según las clasificaciones de suelos de OSHA. El Penetrómetro de bolsillo se compone de una carcasa, un muelle, una punta de penetración plana, de un anillo deslizante y una escala. Al presionar el Penetrómetro contra el suelo, la punta se encuentra con la resistencia de la fuerza de la tierra. El muelle es comprimido por esta fuerza. El anillo se desliza y nos muestra en la escala la fuerza máxima que ha encontrado. La escala ha sido calibrada de tal manera que la resistencia a la penetración que se ha encontrado puede leerse en él de inmediato. Escala de lectura directa en Tonelada/pié², o kg / cm2 corresponde a la fuerza de compresión no confinada equivalente. Las lecturas obtenidas del Penetrómetro no reemplazan los resultados de las pruebas de laboratorio debido al hecho de que un área pequeña de prueba de penetración podría dar resultados engañosos. El instrumento no debe usarse para obtener datos de diseño de cimientos

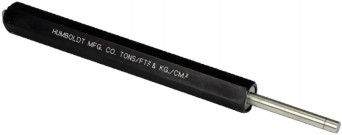

Penetrómetro PE004  de bolsillo sencillo para obtención de datos aproximados de consistencia y resistencia del suelo. Escalas en Tonelada/pié² y Kg/cm², rango 0-4,5 toneladas, peso 0,5 kg. (Opcional: adaptador PE004A para medición en suelos blandos). No debe reemplazar las pruebas de laboratorio o el análisis de campo, ni debe usarse para producir datos de diseño de cimientos.

ADAPTADOR PIE PENETRÓMETRO
Adaptador de penetrómetro PE004 (PE004A) para pruebas en suelos blandos, tiene un diámetro de 25 mm en comparación con los 6,35 mm del pistón del penetrómetro, lo que aumenta el área efectiva de medida 16 veces, se divide por 16 la lectura para obetener el resultado.
