Medidor de Ultrasonidos REF: MD019, MD016, MD016A, MD007, MD017, MD018, MD018A

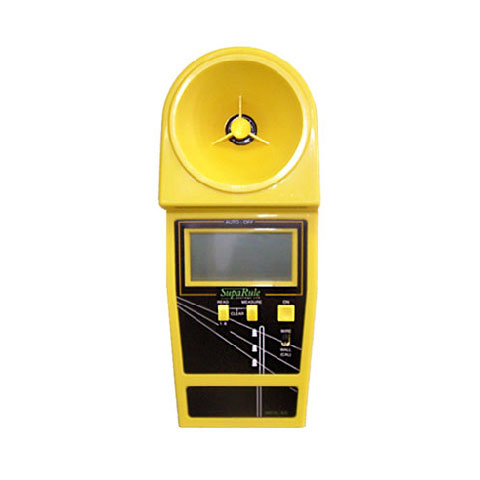

Medidor de Ultrasonidos para Altura Cables Eléctricos SUPARULE
Los
medidores de alturas de cables son equipos de alta tecnología.
Simplemente con pulsar un botón desde el suelo pueden medir la distancia
hasta el cable más bajo, así como la diferencia de altura entre cables
superpuestos hasta un máximo de 6 (en función del modelo).
• Mediciones de distancia hasta seis cables (distancia mínima 150 mm)
• Precisión superior al 99%
• Medición de altura hasta 23 m (según modelo)
• Temperatura de utilización y compensación automática de temperatura:
de -0 °C a +40 °C
• Indicación permanente de temperatura
• Comprobación de calibración. Característica que permite que el usuario
compruebe la exactitud del aparato.
• Puede utilizarse para dimensionar habitaciones, calcular la distancia
horizontal entre postes, transformadores y otros objetos.
• Funcionamiento sencillo: simplemente presionando un botón.
• Alimentación por 1 pila de 9 V tipo 6 Lr61 alcalina
• Indicación de cambio de pila a los 6 voltios
• Consumo: 4 mA
• Autonomía para 50.000 mediciones aproximadamente
• Desconexión automática a los 3 minutos
•
Manual de usuario en Español
Especificaciones técnicas (a 20 ºC de temperatura ambiente):
| REFERENCIA | MD019 | MD018 | MD016A | MD016 | MD007 | MD017 | MD018A |
| MODELO | SUP190 | SUP300DT | SUP300 | SUP300E | SUP600 | SUP600E | SUPDT80 |
|
RANGO DE MEDICIÓN
(cable 25 mm Ø mín) |
3 a 15 m | 3 a 15 m | 3 a 15 m | 3 a 23 m | 3 a 15 m | 3 a 23 m | Permite al MD018
medir horizontalmente hasta 45 m. |
|
RANGO DE MEDICIÓN
(cable 12 mm Ø mín) |
3 a 15 m | 3 a 15 m | 3 a 15 m | 3 a 15 m | 3 a 15 m | 3 a 15 m | |
|
RANGO DE MEDICIÓN
(cable 5,5 mm Ø mín) |
3 a 12 m | 3 a 12 m | 3 a 12 m | 3 a 12 m | 3 a 12 m | 3 a 12 m | |
|
RANGO DE MEDICIÓN
(cable 2,5 mm Ø mín) |
3 a 10 m | 3 a 10 m | 3 a 10 m | 3 a 10 m | 3 a 10 m | 3 a 10 m | |
| Nº DE CABLES | 1 | 3 | 3 | 3 | 6 | 6 | - |
|
MEDICIÓN DE DISTANCIAS
CON RECPTOR MD018A |
- | 1,5 A 45 m | - | - | - | - | - |
| RANGO DE TEMPERATURA | -10 a 40 ºC | ||||||
| RESOLUCIÓN (Rango < 10 m) | 5 mm | ||||||
| RESOLUCIÓN (Rango > 10 m) | 10 mm | ||||||
| PRECISIÓN | 0,5% ± 2 dígitos | ||||||
| DISTANCIA MÍNIMA ENTRE CONDUCTORES | 150 mm | ||||||
| DIMENSIONES | 205 x 100 x 70 mm | 85 x 85 x 55 mm | |||||
| PESO | 0,5 kg | 0,2 kg | |||||

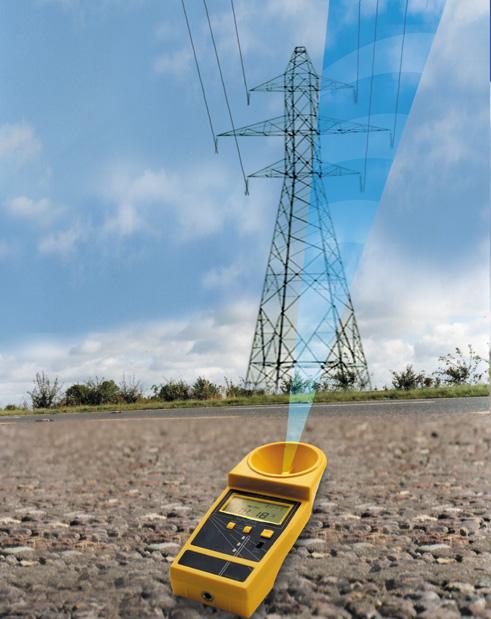

Ubicación del medidor de altura de cables para tomar una medida
Coloque el medidor en el suelo, justo debajo del cable a medir. Alinee
la unidad en la dirección del cable, con el cono apuntando hacia el mismo,
tal y como muestra la siguiente imagen.

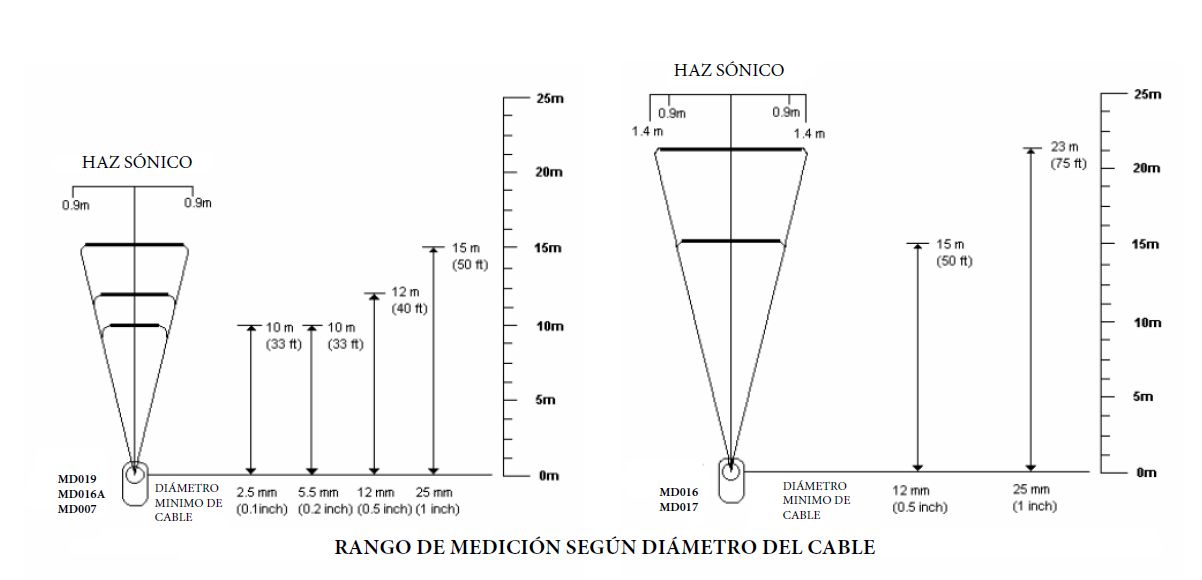

Si mide más de un cable, asegúrese de que ninguno de ellos esté fuera
del haz sónico, tal y como se muestra en la siguiente tabla de rendimiento.
El equipo funciona enviando una señal ultrasónica hacia los cables y midiendo
el tiempo que tarda en llegarle el eco desde la señal. Compensa de forma
automática la variación de la velocidad del sonido debida a la temperatura,
que controla mediante un sensor interno.
ACCESORIO: MD018A (DT80)
• Distancia horizontal medida a 45 m
• Alta precisión
• Peso ligero
• Compatible sólo con el modelo MD018
• Montaje en trípode
DESCRIPCIÓN
El
MD018A (DT80) de Suparule es un accesorio diseñado para utilizarlo
con el medidor de altura MD018. Combinando los dos equipos podrá realizar
tanto las medidas de distancia verticales propias del MD018, como horizontales
(hasta un máximo de 45 m).
