TG095- Sin sonda, TG095S -Con sonda de temp y humedad, TG095-T1

TG095- Sin sonda, TG095S -Con sonda de temp y humedad

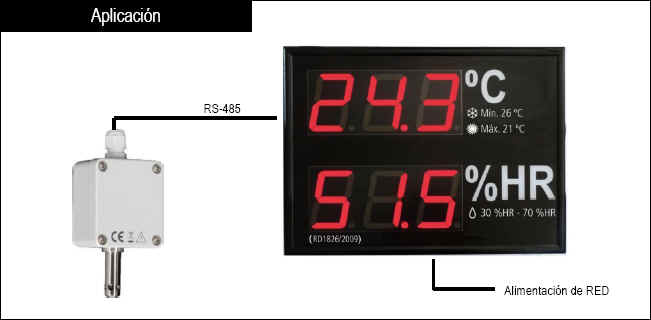

Aplicación Típica

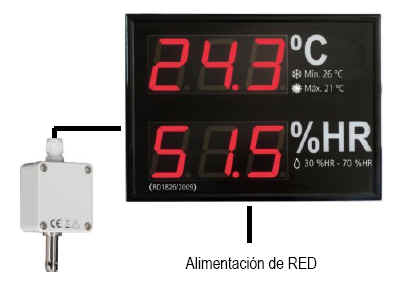

Display de Gran formato para indicación digital de hasta 3 variables a través de puerto RS-485 Modbus con o sin SONDA de ºC y HR.

Ideal para indicación de variables en local es de gran concurrencia de personas según REAL DECRETO 1826/2009 de 27 de Noviembre

- Locales Administrativos

- Museos, Cines, teatros, estadios, Auditorios

- Tiendas, supermercados, Centros comerciales,

salas de conferencias, etc

- Piscinas y Polideportivos

- Bares, restaurantes y cafeterías

- Estaciones, Aeropuertos, etc

Características técnicas

- Tamaño dígitos de 100 mm

- Colores Rojo (opción Amarillo)

- 1 Puerto RS-485 Modbus RTU (Master ó Slave)

- Alimentación 85 a 253 Vac

- Alimentación auxiliar de 24 Vdc

- Consumo : 24 VA (DG-01-2)

- Protección IP-40

- Temperatura de Trabajo 0-50 ºC

- Humedad de trabajo 25 % a 95 %

- Caja de Aluminio pintada de Negro

- Frontal de Policarbonato y vidrio antireflexivo

Características técnicas

Campos de lectura:

Altura del digito: 100 mm
TG095 dos filas de 3 dígitos + unidad de ing.
Color de los dígitos de la lectura:
Rojo y amarillo – combinación de colores en opción para TG095
Consumo:
TG095 < 24 VA
Comunicación:
- Interface RS-485
- Protocolo de comunicación MODBUS RTU
Respuesta ante cortes de alimentación:
- Conserva los datos de la configuración del display
Grado de Protección de la caja IP 40

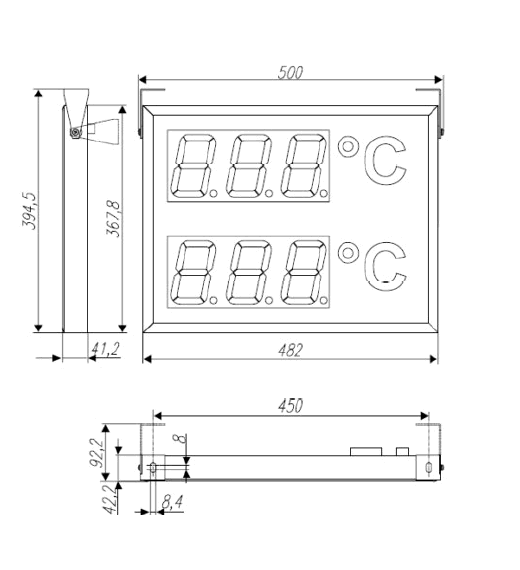

Dimensiones:
TG095 482 x 368 x 41 mm
Condiciones ambientales de trabajo:
- Temp. de funcionamiento 0......50°C
- Temperatura de almacenaje -20... 75°C
- Humedad 25.... 95%
- Tensión de alimentación 85.....253 V a.c.
- Frecuencia de alimentación 45.....60 Hz
- Campo magnético externo 0.....400 A/m.
- Posición de funcionamiento Cualquiera
Precisión :
- Medida de Temperatura: En el rango –20....60º C ± 0,5%
- Medida de Humedad: En el rango 10 ...90 %HR ±2%
- Resto del rango ±3%
Normas:
Compatibilidad Electromagnética:
- Inmunidad al ruido EN 61000-6-2
- Emisiones eléctricas EN 61000-6-4
- Resistencia a cortes de red EN 61000-6-2
Requisitos de seguridad:
IEC 61010-1+A1 Standard:
- Aislamiento proporcionado por la caja básico
- Aislamiento entre circuitos básico
- Categoría de instalación III
- Grado de polución 2
- Máxima tensión de trabajo en relación con la tierra de protección para
circuitos de alimentación 300 V y 50 V para otros circuitos.

TG095 Indicador de 2 displays RS-485 SIN sonda de ºC y %HR
TG095S Indicador de 2 displays RS-485 CON sonda de ºC y %HR
TG095-3 Indicador de 3 displays RS-485 SIN sonda de ºC y %HR y ampliable
con Módulos de SENECA ( consultar)
TG095-3S Indicador de 3 displays RS-485 CON sonda de ºC y %HR ampliable
con Módulos de SENECA ( consultar)

TG095-T1

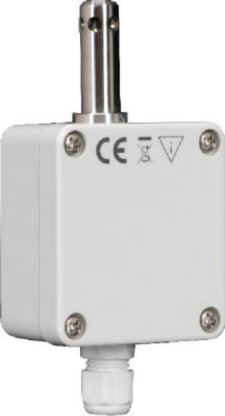

SENSOR/TRANSMISOR DE TEMPERATURA Y HUMEDAD
Transmisor de Temperatura y Humedad con comunicación digital RS-485 Modbus, ideal para aplicaciones industriales y para en GENERAL y para el cumplimiento del REAL DECRETO 1826/2009 de 27 de Noviembre en medida de variables en locales de gran concurrencia de personas
- Locales Administrativos
- Museos, Cines, teatros, estadios, Auditorios
- Tiendas, supermercados, Centros comerciales,
salas de conferencias
- Piscinas y Polideportivos
- Bares, restaurantes y cafeterías
- Estaciones, Aeropuertos, etc
- Industria en General

Características
Transmisor de Humedad y Temperatura TH-DG
- Salida RS-485 Modbus
- Rango Humedad 0-100% ( sin condensación)
- Exactitud 2% (10 a 90%)
- Rango Temperatura –20 a 60ºC
- Exactitud 0,5%
- Protección IP-65
- Alimentación 9 a 24 Vac/Vdc
- Consumo 0,5 Vac

Parámetros Básicos:
- Rango de medida humedad
relativa (HR)                                             0...100% sin condensación1)
- Error básico de humedad                        ± 2% del rango para HR = 10...90%
                                                                   ± 3% para el resto de rango
- Histéresis para medida de
Humedad                                                ± 1%
- Rango de medida de
   Temperatura (T)                                      - 20...60oC
- Error básico
en Temperatura                                       +/- 0.5% del rango
- Valores calculados                                   Humedad absoluta (a) [g/m3]
                                                                   Temperatura Punto Rocío (Td) [oC]

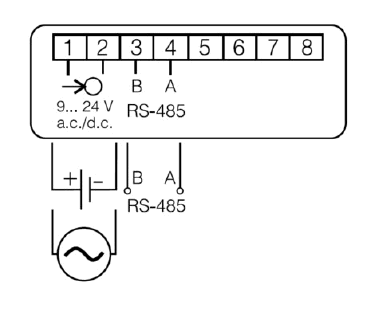

Salida digital RS-485:
- Protocolo transmisión                              MODBUS
- Velocidad                                                4800, 9600, 19200, 38400, 57600 bit/s
- Modo                                                       RTU: 8N2, 8E1, 8O1, 8N1
- Máximo tiempo de respuesta                 300 ms

Condiciones generales de trabajo:
- Alimentación                                         9...24 V a.c./d.c.
- Consumo                                              < 0.5 VA
- Temperatura ambiente                        - 30. a...85oC
- Humedad relativa aire                        < 95%3)
- Velocidad de aire                                0.5 m/s4)
- Tiempo precalentamiento                   15 minutos
- Grado de protección de caja             IP 65
- Peso                                                     125 g
- Fijación                                                 En pared

Posición de trabajo:
Aplicaciones no expuestas directamente en contacto con agua=
- Todas
Aplicaciones expuestas directamente en contacto con agua =
- Con la cámara del sensor montada hacia abajo.

Compatibilidad Electromagnética:
- Inmunidad EN 61000 -6-2
- Emisión EN 61000 -6-4

Requerimientos de seguridad EN 61010-1
- Categoría de instalación III
- Nivel de polución 2
- Voltaje máximo entre fase y tierra 50 V

1) En caso de condensación de vapor de agua de la superficie del sensor, el error de
medida no excederá el error básico en el momento de secado del la estructura del
sensor.
3) Condensación admisible de vapor de agua cuando se utilizan protectores del sensor
opcionales.
4) Para caudales de aire < 0.5 m/s, el error de medida de temperatura y humedad pueden ser
superiores al error básico.
TG095T1
Transmisor de Temperatura ºC y Humedad relativa %HR RS485 Modbus

Opciones:
FM   -Filtro de Membrana
FT     -Filtro de Teflón
FBS   -Filtro bronce Sinterizado
