Sonda para medir el nivel de agua
DESCRIPCIÓN
El modelo 102 de Solinst está diseñado para medir niveles de agua, en especial en piezómetros y tubos de diámetros reducidos o donde existe la necesidad de tener cable flexible que permita el avance de la sonda por un lado de bombas instaladas en pozos.
El cable tiene conductores de acero inoxidable para dar resistencia y está revestido con polietileno de alta durabilidad. El cable tiene marcaciones permanentes grabadas con láser cada milímetro.
PRINCIPIOS DE OPERACIÓN
El Modelo 102 se puede suministrar con una de las dos sondas de diámetro pequeño conectadas a un cable coaxial de diámetro angosto el cual va montado en un carrete resistente.
En el plato frontal se encuentra un espacio que aloja una batería de 9V. Cuando la sonda entra en contacto con el agua se completa el circuito enviando una señal al carrete que activa una alarma visual y sonora. El nivel de agua se determina tomando una lectura directamente sobre el cable en la cabeza de pozo o piezómetro.
El dispositivo de sensibilidad permite disminuir o apagar la intensidad de la alarma sonora cuando existe agua en cascada en el pozo y también permite tener una señal clara en situaciones de alta y baja conductividad.
Sondas
Las sondas del modelo 102 tienen pesas y son segmentadas para brindar flexibilidad. La punta tiene un diseño empotrado que minimiza las señales falsas en caso de efectos de cascada dentro del pozo.
Sonda P4: 0.157" dia. x 1.5" long (4 mm x 38 mm) en acero inoxidable, con un peso de 10 g (0.35 oz). Ideal para diámetros muy reducidos, especialmente diseñada para usarse en los canales del Sistema CMT de Solinst.
Sonda P10: 3/8" dia. x 2.75" long (10 mm x 70 mm) con 10 pesas en acero inoxidable, con un peso de 174 g (6.14 oz). Esta sonda es mas pesada y es ideal para alcanzar mayores profundidades.
CABLE MARCADO CON LÁSER
El cable coaxial tiene una chaqueta de polietileno duradera con marcaciones permanentes y precisas hechas con láser cada 1/100 de pie o cada milímetro.
- El cable se enrolla con facilidad, permanece flexible, y cuelga recto en el pozo. Se suministra en longitudes desde 100 a 1000 pies (30m – 300m).
- Un cable conductor de cobre enamallado brinda fleixibilidad y un cable central trenzado de acero inoxidable brinda resistencia. Es fácil de reparar y empalma
CARACTERÍSTICAS
- Sonda de 4 mm diam.
- Larga duración.
- Componentes resistentes a la corrosión, cable flexible y fácil de empalmar para cambiar/reemplazar la sonda.
- Disponibilidad de piezas de recambio.
- Marcaciones en mm.
CARRETES

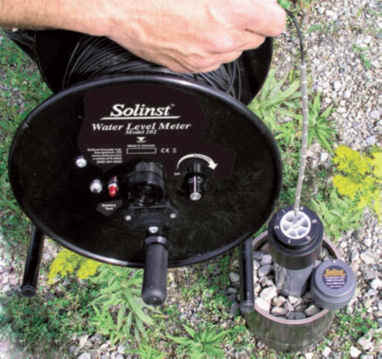

El carrete estándar tiene una gaveta en el plato frontal de fácil acceso para la bateria, freno y manija para transporte. Esta ergonómicamente diseñado para ser cómodo durante el uso y estable cuando se coloca en el suelo. Posee una perilla de sensibilidad de encendido y apagado, alarma sonora y luminosa y viene con porta guía para proteger el cable en el borde del encamisado.
El carrete estándar tiene un espacio en el plato frontal para colocar la batería. También tiene un freno y mango para ser fácilmente transportado.
El carrete mini
n Resistente, compacto y fácil de transportar.
nPosee un dispositivo de encendido/apagado, alarma sonora y luminosa y botón de prueba para la batería.
LONGITUDES DISPONIBLES
Se ofrecen con lo siguientes carretes y longitudes de cable:
n Carrete Mini: 25m
n Carrete Pequeño 30m, 60m, 100m, 150m, 250m, 300m

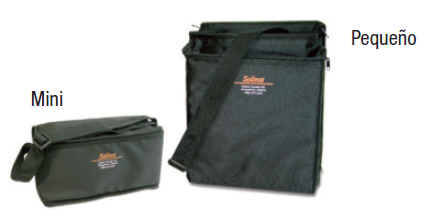

MALETINES
Maletín de transporte de nylon acolachado:
n Mini y Pequeño
Los maletines tienen correa, bolsillo y tapa con cremallera.
Tienen ventilación en su interior para prevenir la acumulación de humedad. El maletín mini no tiene bolsillo. Disponibilidad de piezas y partes de recambio.
.
GUÍA DE CINTA
La guía de cinta se puede utilizar para prevenir dañar el cable con el borde de los piezómetros, ayuda a mantener la sonda recta dentro del pozo y garantiza consistencia en las mediciones al igual que permite apoyar el carrete contra el borde del piezómetro. La guía de cinta se suministra con cada nivel.
