CDLEVEDGE5 A CDLEVEDGE100, CDLEVUSB

Captador de medida en continuo Levelogger Edge



DESCRIPCIÓN

El captador de medida autonónomo Levelogger Edge-Modelo 3001 permite medir en continuo, la temperatura y el nivel de agua dentro de perforaciones, pozos y piezómetros. Es una unidad sellada

compuesta por un registrador, unos sensores y una batería de litio.



Tiene la capacidad de 40.000 lecturas de nivel y temperatura en registros individuales o 120.000 usando la nueva opción de muestreo lineal.



Todos los componenetes están sellados en (22mm x 159mm) en una funda de acero inoxidable de titanio resistente a la corrosión con un recubrimiento de PVD.



Combinado con el nuevo Barologger Edge, provee una compensación barométrica muy exacta. Batería de litio de duración de 10 años (sobre la tasa de base de muestreo de 1minuto).



APLICACIONES

n Caracterización de acuíferos: pruebas de bombeo.

n Medición de flujo, lagos y embalses

n En humedales y monitoreo de aguas pluviales.

n Abastecimiento de agua y medición de nivel.

n Agua de minas y gestión de lixiviados

n Mide y controla los niveles del agua en zona portuaria.

FUNCIONAMIENTO

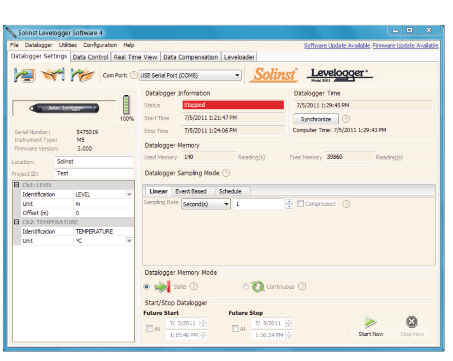

Su programación se efectúa con la ayuda del software específico.

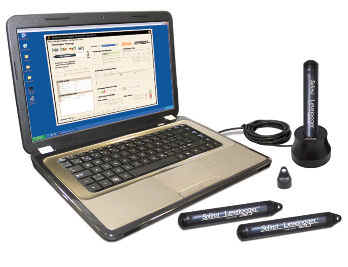

Se desciende el captador, con la ayuda de un cable a la profundidad definida y se deja trabajar al equipo el tiempo necesario. Los datos se pueden leer directamente en el pozo a través de un Cable de lectura directa (ver detalle en próxima página), o fuera, a través de un lector óptico con conección USB.

También para sitios remotos o con características especiales, se pueden enviar los datos a un ftp a través de los sistemas Solinst STS y RRL (GPRS).



OPCIONES DE MUESTREO

Puede ser programado de forma lineal, basado en eventos o con un programa de muestreo seleccionado por el usuario.

Permite la opción de hasta 30 items programados, cada uno con su propia frecuencia de muestreo y duración.



DESCARGA DE DATOS

Se descargan a un PC. Los datos de nivel se compensan automáticamente para temperatura y altitud. La compensación barométrica se realiza utilizando el Asistente de Compensación de Datos, que también puede usarse para ingresar ajustes manuales, compensaciones de elevación y ajuste de la eficiencia barométrica y la densidad.





                                     Gama de medida         Resolución

CDLEVEDGE5                     0 a 5 metros                 0,3cm

CDLEVEDGE510                 0 a 10 metros                0,5 cm

CDLEVEDGE520                 0 a 20 metros                  1 cm

CDLEVEDGE530                 0 a 30 metros               1,5 cm

CDLEVEDGE5100               0 a 100 metros                5 cm



CDLEVUSB

  Lector óptico con conexión USB.



COMPARATIVA





CDLEVEDGE5 A CDLEVEDGE100

CDLEVJUN5, CDLEVJUN10

Compatibilidad retroactiva Si (con limitaciones) Si (con limitaciones)

Garantía

3 años

1 año

Transductor de presión

Piezoresistente de Silicona con Hastelloy Sensor

Silicona Piezoresistente con sensor de Hastelloy

Rangos calibrados:

2, 5, 10, 20, 30, 100 m Barologger Atmosférico

5, 10, m

Exactitud típica

±0.05% Escala total (Barologger Edge: ±0.05 kPa)

± 0.1 %

Normalización

Compensación automática de temperatura

Compensación automática de temperatura

Calibración

De fábrica - calibración de por vida

De fábrica - calibración de por vida

Tiempo de respuesta (90% TemalA)

1 minuto / 10ºC cambio

1 minuto / 1ºC cambio

Rango de compensación de Tº

0 a +50°C (Barologger Edge: -10 a +50ºC)

0 a +40ºC

Rango de sobre-Presurización

2 X

2X

Sensor de temperatura

Platino RTD

Platino RTD

Exactitud de temperatura

± 0.05°C

± 0.1

Resolución de Temperatura

0.003°C

0.1°C

Rango de operación de temperatura

-20 a +80°C

-20 a +80°C

Exactitud del reloj

± 1 minuto/año (-20 a +80°C)

± 1 minuto/año (-20 a +80°C)

Duración batería

10 años basada en una lectura por minuto

5 años basada en una lectura por minuto

Tamaño

22 mm x 159 mm

22mm x 142mm

Peso

129 gramos

119 gramos

Memoria

40.000 lecturas en memoria FRAM, o hasta 120.000 lecturas usando la opción de compresión de datos

40.000 lecturas en memoria FRAM. No compresión de datos

Velocidad de comunicación

9600 bps, 38.400 bps con el lector óptico USB

9600 bps

Interfase de comunicación

Óptica infrarroja, USB, RS232, SDI-12

Óptica infrarroja, USB, RS232, SDI-12

Memoria

Continua o finita

Finita

Intervalos desde

0.125 segundos a 99 horas

0.5 segundos a 99 horas

Forma de registro

Lineal, Por Evento, usuario seleccionable, con repetición, inicio futuro, parada futura, tiempo real

Lineal tiempo real

Compensación barométrica

Barologger Edge

Barologger Edge

Resistencia a la corrosión

Revestimiento PVD en Titanio con sensor Hastelloy

Acero Inoxidable 316L con sensor Hastelloy

Materiales en Contacto con agua

Delrin, Viton, Hastelloy, Acero Inoxidable 316L

Delrin, Viton, Acero Inoxidable 316L

Compatible con cables de lectura directa

Si

Si

Compatible con Leveloaders

Si (Leveolader requiere Firmware actualizado)

Si (Leveolader requiere Firmware actualizado)



www.gisiberica.com
