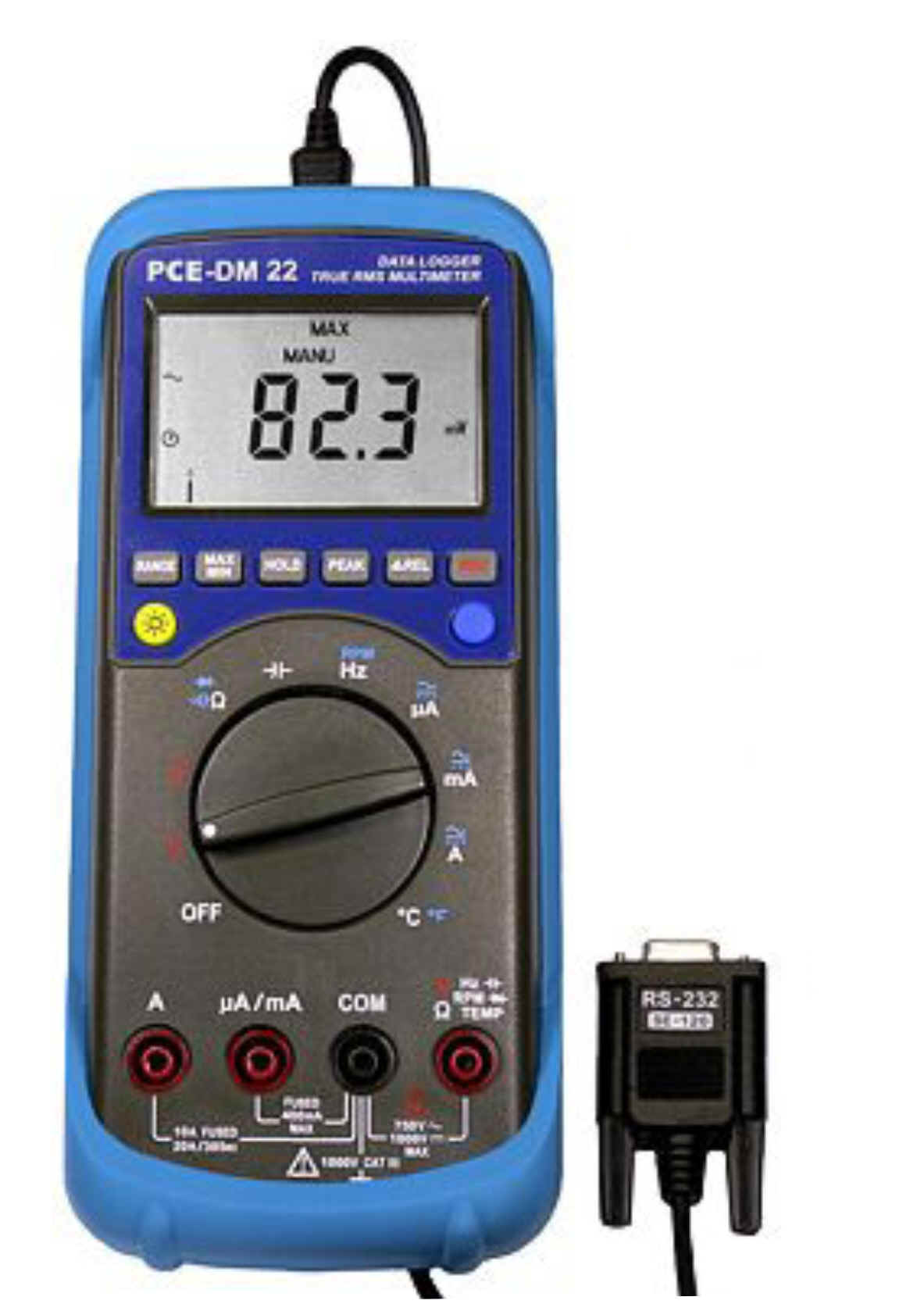

- Alta precisión de base.
- Selección de rango automática.
- DCV, ACV, DCA, ACA, resistencia, capacidad, frecuencia, temperatura, revoluciones.
- Comprobación de paso y prueba de diodos.
- Función Peak (1 ms).
- Función relativa / Min / Max / Hold.
- Desconexión automática (se puede quitar)
- Indicador de estado de la batería.
- Pantalla LCD con iluminación de fondo y gráfico de barras.
- Memoria interna (32000 valores).
- Interfaz RS-232, cable de datos, software. Posibilidad de calibración ISO adicional. Protección: IEC 1010-1, 1000 V CAT III
| Especificaciones técnicas | |
| Rangos de medición | DCV: 400 mV; 4/ 40/ 400/ 1000 V ACV: 400 mV; 4/ 40/ 400/ 750 V DCA: 400/ 4000 µA; 40/ 400 mA; 10 A ACA: 400/ 4000 µA; 40/ 400 mA; 10 A OHM: 400 Ω; 4/ 40/ 400 k Ω; 40 MΩ Cap.: 4/ 40/ 400 nF; 4/ 40/ 400 µF; 4/ 40 mF Frec.: 4/ 40/ 400 kHz; 4/ 40 MHz RPM: 4/ 40 kRPM; 4/ 40/ 400 MRPM Temp.: - 50 °C ... + 1000 °C |
| Resolución | DCV: 0,1 mV; 0,001/ 0,01/ 0,1/ 1 V ACV: 0,1 mV; 0,001/ 0,01/ 0,1/ 1 V DCA: 0,1/ 1 µA; 0,01/ 0,1 mA; 0,01 A ACA: 0,1/ 1 µA; 0,01/ 0,1 mA; 0,01 A OHM: 0,1/ 1/ 10/ 100 Ω; 1/ 10 k Ω Cap.: 1/ 10/ 100 pF; 1/ 10/ 100 nF; 1/ 10 µF Frec.: 1/ 10/ 100 Hz; 1/ 10 kHz RPM: 0,01/ 0,1/ 1/ 10/ 100 kRPM Temp.: 1 °C |
| Precisión | DCV: ± 0,3 % del indic. + 2 dgt (hasta 400 V); ± 0,5 % + 3 dgt (por encima) ACV: ± 0,5 % del indic. + 5 dgt (hasta 400 V); ± 0,8 % + 5dgt (por encima) DCA: ± 0,8 % del indic. + 2 dgt (bis 400 mA); ± 1 % + 2 dgt (por encima) ACA: ± 1,0 % del indic. + 5 dgt (bis 400 mA); ± 1,2 % + 5 dgt (por encima) OHM: ± 0,6 % del indic. + 2 dgt (bis 4 MΩ); ± 1 % + 3dgt (por encima) Cap.: ± 1,9 % del indic. + 20 dgt Frec.: ± 0,5 % del indic. + 1 dgt RPM: ± 0,5 % del indic. + 1 dgt Temp.: ± 1,0 % del indic. + 2°C |
| Cuota de medición | 0,5 / s |
| Avisador de paso | si está por debajo de x Ω |
| Prueba de diodos | prueba: bien o defectuoso / conductividad escasa o nula |
| Memoria de datos | interna para 32000 valores |
| Interfaz | RS-232 |
| Software y cable de datos | ambos en el envío, se puede utilizar con Win ´95, ´98, ´2000 y XP pro |
| Pantalla | pantalla LCD de 3 ¾ posiciones con iluminación de fondo |
| Alimentación | 1 batería de bloque de 9 V |
| Desconexión automática | a los 30 min sin actividad (se puede desactivar) |
| Dimensiones | 198 x 86 x 38 mm |
| Peso | 430 g |
| Condiciones ambientales | 85 % máx. de humedad relativa / 0 ... + 50 °C |
| Tipo de protección / Normativa | IP 65 / IEC 1010 - 1, 600 V CAT III |

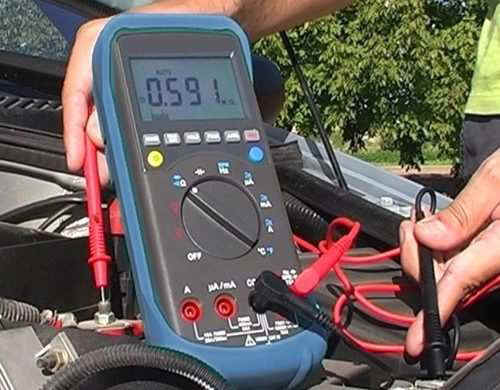

Uso del ohmímetro de mano

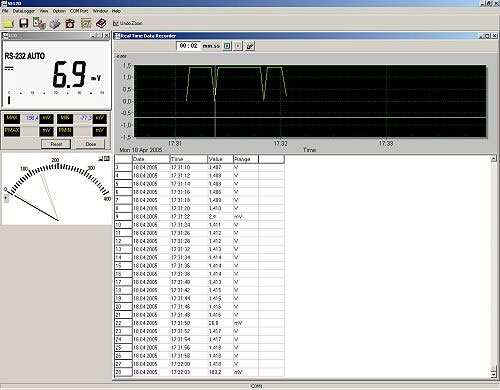

Software del ohmímetro
Representación grafica de la tensión con respecto al tiempo. También se pueden descargar los datos almacenados en su memoria o bien de manera online desde el ohmímetro. Los requisitos previos de que deberá de disponer en su PC la descarga de las mediciones realizadas con el ohmímetro:
- Windows `95 / `98 / `2000 / `XP - Mínimo 486-100 MHz / 16 MB RAM / 5MB de memoria libre en el disco duro Para la instalación del software de este ohmímetro deberá seguir los siguientes pasos:
1. Cierre el resto de programas antes de instalar el software.
2. Coloque el CD en el reproductor.
3. Seleccione "START" y presione en "RUN".
4. Selecciones en el CD "SETUP" y presione la tecla "ENTER".
5. En el menú Windows seleccione la pestaña para el software SE 120 y vera una imagen como la anterior. Con este software podrá realizar representaciones graficas y mediciones en tiempo real.
Contenido del envío 1 x ohmimetro de mano, 1 x cables de comprobación, 1 x sensor de temperatura (de hilo tipo K), 1 x batería, 1 x sujeción, 1 x cable RS-232, 1 x software, instrucciones de uso
