CL108

ET490A, ET490B, ET490C

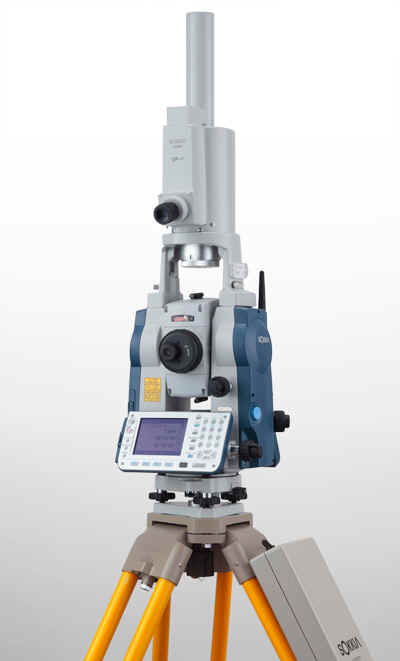

La estación GYRO localiza el norte verdadero y determina el azimut con 20 "(6mgon / 0,1 millones) de precisión, sin ninguna otra ayuda. El promedio de tiempo de medición es de aproximadamente 20 minutos. Gracias a la configuración de peso ligero, no requiere de un trípode extra, proporcionando movilidad superior.

En combinación con el manual del giroscopio GP1, La estación total SET x calcula el azimut y el ángulo horizontal.

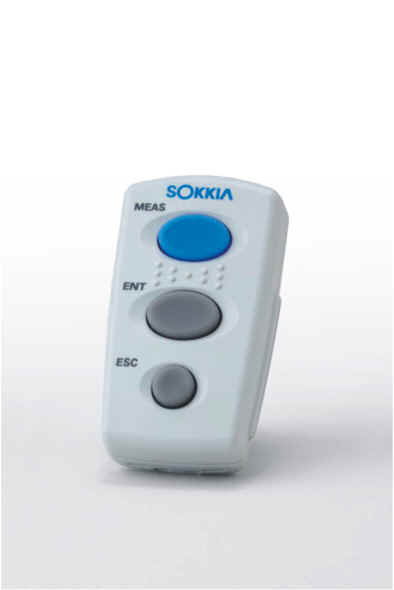

DLC1 disparador remoto

3 simples claves de activación a distancia facilitan la operación de tecla Enter giroscópicos durante los procedimientos de medición.

AJUSTE X

La version especial de la estación total set x implementa el programa de cálculo de giro. El haz de láser rojo de su reflector EDM se puede utilizar como referencia para la dirección de la excavación del túnel, para el establecimiento de un puntero a cabo, etc

Hay cuatro modelos de niveles de precisión de ángulos diferentes disponibles.

Comparación con otras soluciones para la Determinación Acimut

	Restrición por ubicación	Restrición de Tiempo	Restrición por horas	Precisión	Velocidad
GYRO ESTACIÓN	Ninguno	Ninguno	Ninguno	Alto	Rápido
RTK-GPS/GNSS	Sí	Ninguno	Ninguno	Alto	Rápido
GPS/GNSS Estática	Sí	Ninguno	Ninguno	Alto	Lento
Estación Total	Sí	Sí	Sí	Alto	Lento
Astronómico	Sí	Sí	Sí	Alto	Lento
Brújula magnética	Ninguno	Ninguno	Ninguno	Bajo	Rápido

Aplicaciones

- Ideal para el estudio y la implantación de aplicaciones (disponible).

- Controles de dirección de las excavaciones del túnel

- Trazado de las obras en el metro y otras obras de construcción cerrados

- Carreteras, vías férreas, líneas eléctricas, oleoductos y similares

ET490(GP1X) - ET490A(GP2X) - ET490B(GP3X) - ET490C (GP5X) ESTACIONES GYRO
GP1 giroscopio
Exactitud de determinación acimut (desviación estándar)		20" / 6mgon / 0.1mil
Temperatura de funcionamiento		-20 A +50 ° C (-4 a +122 ° F)
Área de operaciones		Hasta 75 ° de latitud
Tamaño		W145 x D186 × H416mm (W5.7 × H16.4in × D7.3.)
Peso		Aprox. 3.8kg (8.4 libras).
Inversor (se enchufa en GP1)	Entrada	12V DC 12V DC
	Salida	115V AC, 400Hz / 12V DC
BDC7 Batería externa	Tipo	Ni-Cd external rechargeable battery Ni-Cd batería recargable externa
	Tiempo de funcionamiento	Aprox. 3 horas a 25 ° C (77 ° F)
AJUSTE X Estación Total para GP1
Modelo		ET490 SET1X	ET490A SET2X	ET490B SET3X	ET490 SET5X
Rango de medición	* 1 reflector	0,3 a 500 metros (1 a 1.640 pies)
	Con objeto reflectante hoja * 2	RS90N: 1,3 a 500 metros (4,3 a 1.640 pies)
	Con 1 prisma AP	1,3 a 5.000 m (4,3 a 16.400 pies), a 6.000 m (19.680 pies) en buenas condiciones
Distancia de precisión	* 1 reflector	(3 + 2ppm x D) mm: 0,3 a 200 metros (1 a 650ft.) (5 + 10ppm x D) mm: más de 200 metros a 350 metros (más de 650 a 1.140 pies) (10 + 10 ppm × D) mm: más de 350 metros a 500 metros (más de 1.140 a 1.640 pies)
	Con objeto reflectante hoja * 2	(3 + 2ppm x D) mm
	Con prisma	(1,5 + 2ppm x D) mm * 3	(2 + 2ppm x D) mm
Ángulo de precisión	H & V	1 "/ 0.3mg	2 "/ 0.6mg	3 "/ 1 mg	5" / 1.5mg
Resoluciones de pantalla (seleccionable)		0.5 "/ 1", 0,0001 / 0.0002gon, 0,002 / 0.005mil		1 "/ 5", 0,0002 / 0.001gon, 0,005 / 0.02mil
Sistema operativo		Windows CE
Panel de control de diseño		En ambas caras
Tamaño con asa y batería		W201 x D220 × H379mm (W8.0 × H14.8in × D8.6.)
Peso con asa y batería		Aprox. 7.2kg (15.9 libras).

* Con Tarjeta kodak Gris Blanco (90% reflexivo). Gama reflector, la exactitud puede variar de acuerdo a la medición de objetos, situaciones de observación y las condiciones ambientales.

* 2 Cuando el haz de medición del ángulo de incidencia es de 30 ° en relación con la hoja de reflexión.

* 3 Con CPS12 prisma sistema de alta precisión.
