El uso de la metodología de estudios de los Gatos planos está asociado a la necesidad de evaluar la calidad de las estructuras en mampostería y determinar las características mecánicas de la misma. Las notables dificultades que se encuentran en la toma de muestras representativas e imperturbables por las mamposterías ha contribuido al desarrollo de metodologías e instrumentaciones innovadoras y siempre más fiables. Los gatos, realizados y verificados en el centro de producción, garantizan fiabilidad y calidad. Producidos en diferentes formas y dimensiones según su uso específico, estos gatos pueden realizarse también bajo especificación del cliente cuando las condiciones de prueba lo hagan necesario. Espesores de la chapa, tipología de soldadura, características de los acoplamientos pueden acordarse con el cliente.
Características

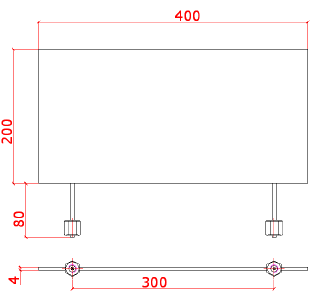

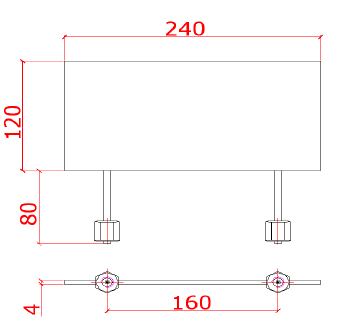

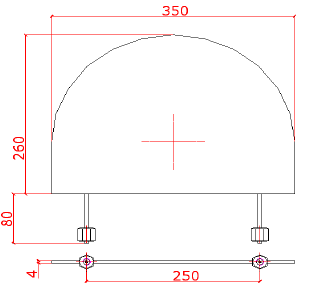

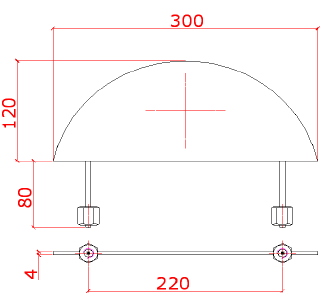

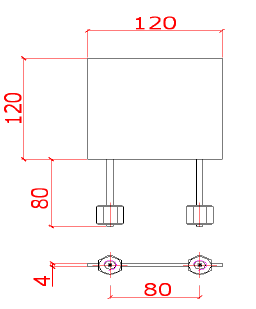

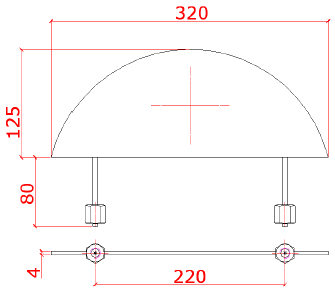

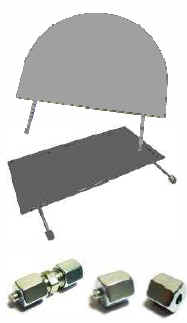

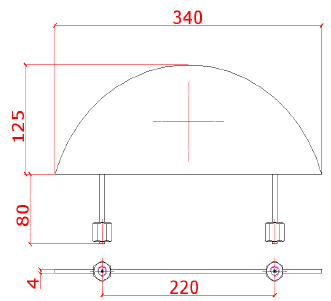

Realizados en aleación se cortan al láser y se sueldan al ras. Las diferentes familias de gatos planos garantizan prestaciones en términos de deformación extremadamente elevadas asociadas a una gran resistencia a los golpes. Gato Rectangular: Serie 400x200 Serie 240x120 Serie 120x120 Gato Semioval: Serie 350x260 Serie 340x125 Serie 320x125 Serie 300x120 Serie 300x150 El uso de componentes estándar permite a los gatos planos de aplicarse a todos los tipos de unidades de presurización haciéndolos únicos y universales.
Campo de Aplicación
El campo de aplicación de la metodología con los gatos se enfoca principalmente para la evaluación de las siguientes propiedades: Estimación del estado de tensión de la estructura de albañilería – Gato simple Estimación de las características mecánicas de una muestra representativa de la estructura en albañilería y determinación del módulo de elasticidad – Gato Doble Tensiones de ejercicio estructuras en hormigón, bóvedas, túneles.
Standards
ASTM D4729 - 08 Standard Test Method for In Situ Stress and Modulus of De-formation Using Flatjack Method
ASTM C1196 - 09 Standard Test Method for In Situ Compressive Stress Within Solid Unit Masonry Estimated Using Flatjack Measurements
ASTM C1197 - 09 Standard Test Method for In Situ Measurement of Masonry Deformability Properties Using the Flatjack Method
