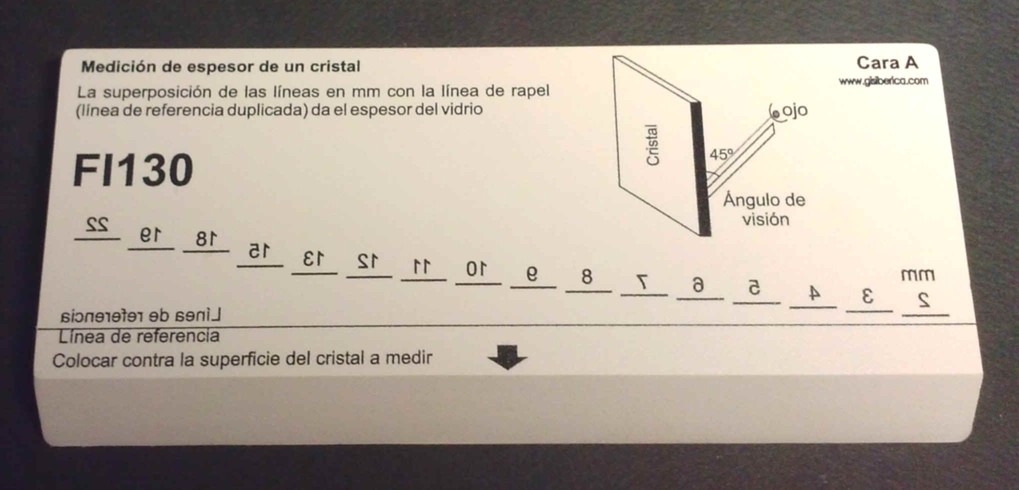

FI130

Vitrómetro, Medidor de espesor de vidrio, Medidor de separación entre 2 cristales.

  • Rango medidor de espesor 2-22 mm.

  • Rango medición de separación 3-27 mm.

  • Dimensiones 160x70x10 mm.

  • Peso 60 gr.

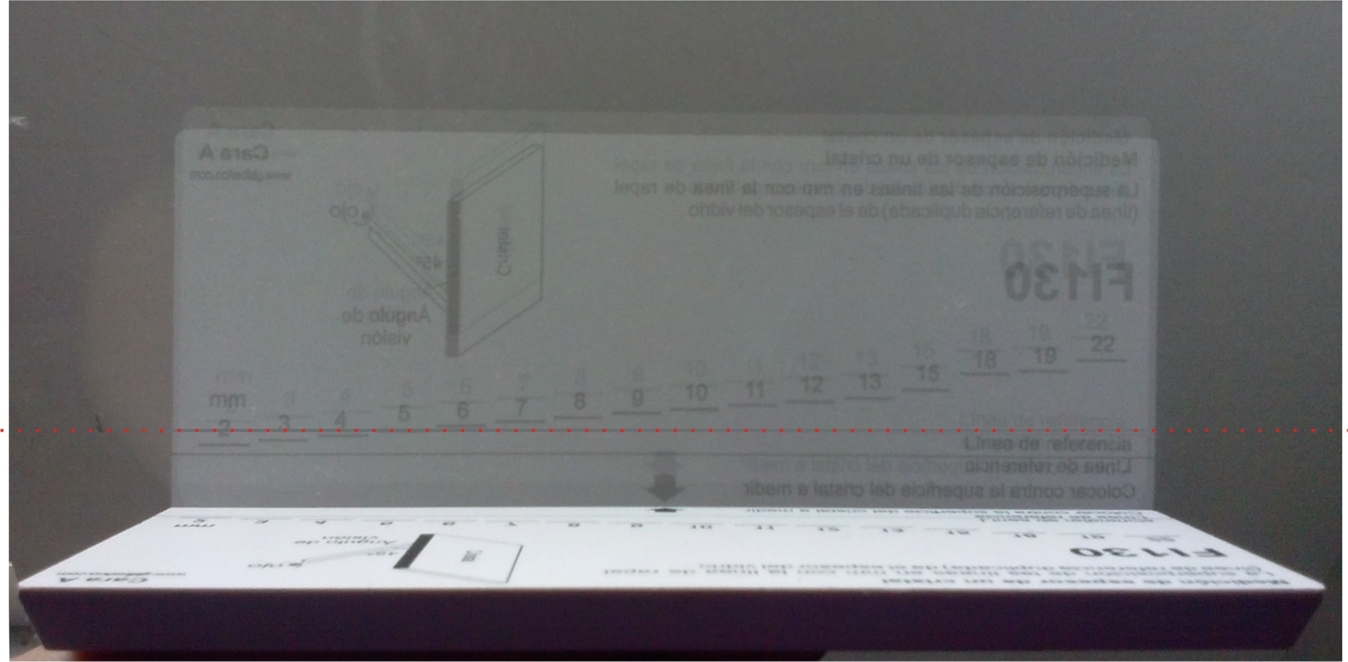

Al situar el vitrómetro sobre el cristal, el reflejo de las líneas nos indican que el espesor del cristal es de 5 mm.
La línea punteada roja muestra el reflejo de la línea de referencia, que en éste caso coincide con la línea correspondiente al número 5.

Medición del espesor de un vidrio simple


- Colocar el vitrómetro contra el vidrio con la Cara A hacia arriba, el vitrometro formara un ángulo de 45 grados con el vidrio.


- Hacer la observación en la prolongación del plano del vitrómetro (cara A)
(En vidrios expuestos al sol efectuar la lectura sobre alguna zona que se encuentre en sombra)


- El Espesor del vidrio en mm será la cifra que coincida con la 2 línea (línea de rappel), en el ejemplo 6 mm.




Medición del espesor de la camara de aire entre 2 vidrios


- Colocar el vitrómetro contra el vidrio con la Cara B hacia arriba, el vitrómetro formará un ángulo de 45 grados.


- Hacer la observación en la prolongación del plano del vitrómetro (cara B)
(En vidrios expuestos al sol efectuar la lectura sobre alguna zona que se encuentre en sombra)


- El Espesor de la separación entre los 2 vídrios (e2), será la cifra que coincida con la intersección de la 2 línea
oblícua y la 3 línea (línea de rappel). En el ejemplo éstas 2 líneas aparecen coloreadas de rojo, la intersección de ambas corresponde al número 12, por tanto el espesor e2=12 mm.
