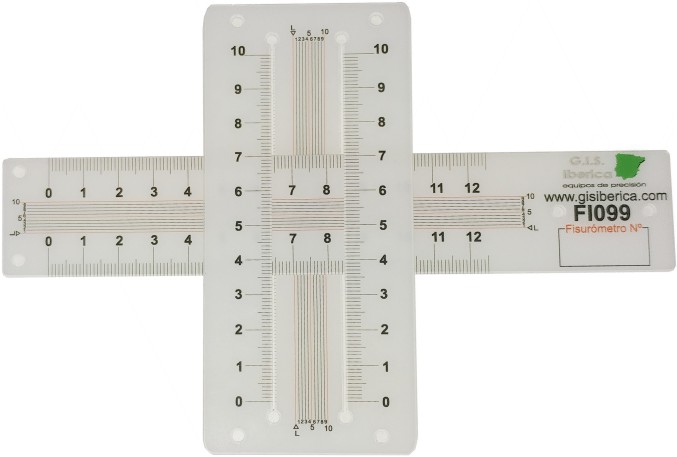

FI099
NUEVO DISEÑO



Características:

- Fisurómetro 2 direcciones (horizontal/vertical)

- Posibilidad de cálculo de rotación de los bordes de una fisura en un mismo plano.

- Precisión 0,1 mm (con dos nonios incorporados)

- Rangos 0-125 mm y 10-100mm

- Resistente a la interperie

- Fijación con autoadhesivo, cola o tornillo (no incorporados)

- Dimensiones: regla (190x35 mm), placa(130x60mm)
- Planchas de acrílico impactado Slickers

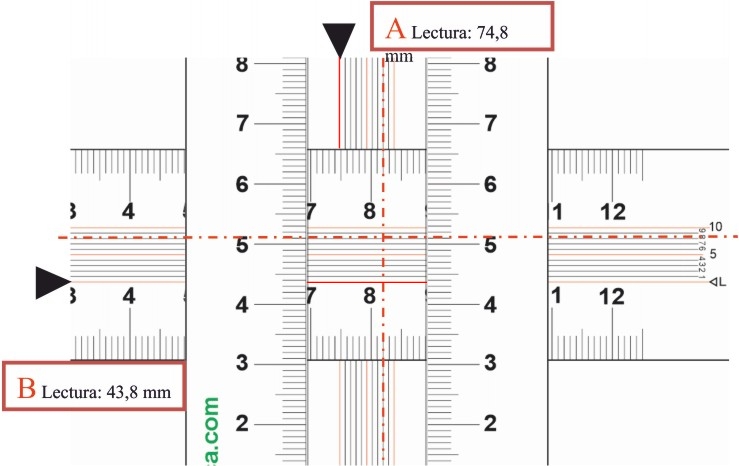

En el ejemplo:



A: La marca del nonio http://www.gisiberica.com/fisurometros/fifeeew099.13.gifestá entre 74 mm  y 75 mm de la regla  horizontal. La raya punteada roja nos muestra la coincidencia entre el trazo 8 del nonio con el mm 82 de la regla horizontal , por tanto la lectura será 74,8 mm.



B: La marca del nonio http://www.gisiberica.com/fisurometros/fifeeew099.13.gifestá entre 43 mm y 44 mm de la regla vertical. La raya punteada roja nos muestra la coincidencia entre el trazo 8 del nonio con el mm 51 de la regla vertical, por tanto la lectura será 43,8 mm.





Ejemplo del cálculo de la rotación

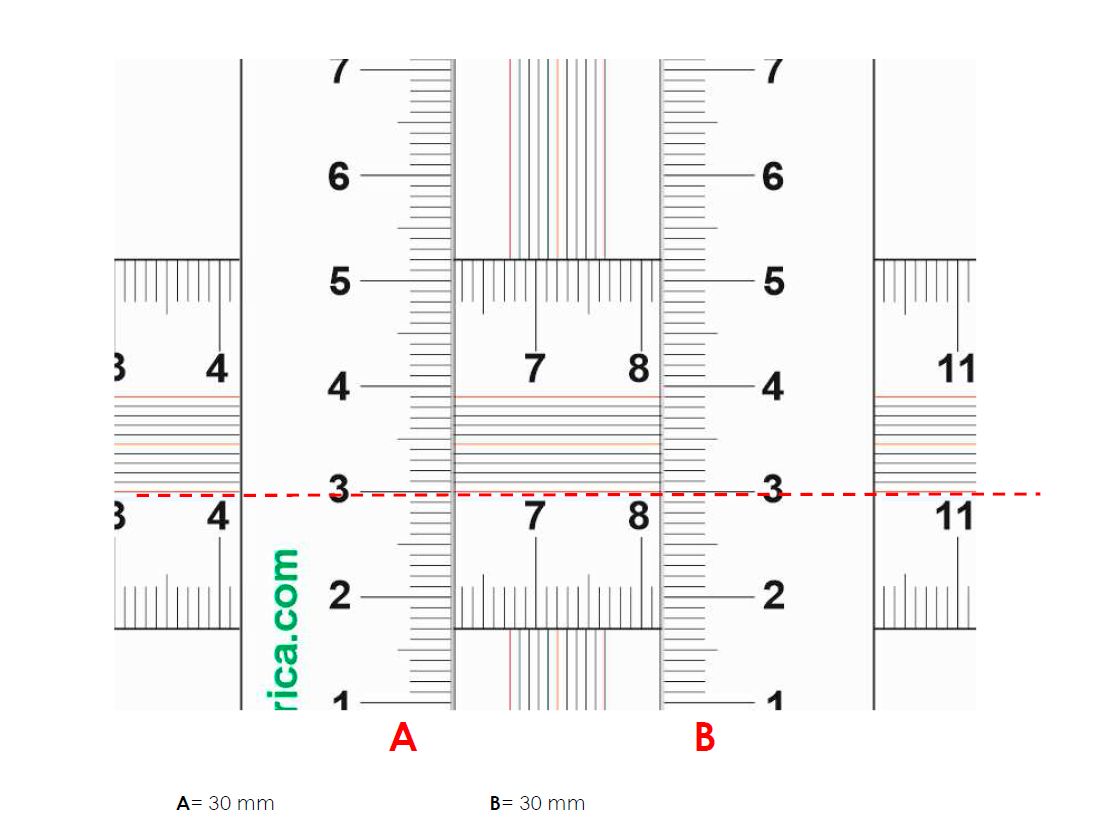

- Primera lectura:



          A= 30 mm                                      B= 30 mm



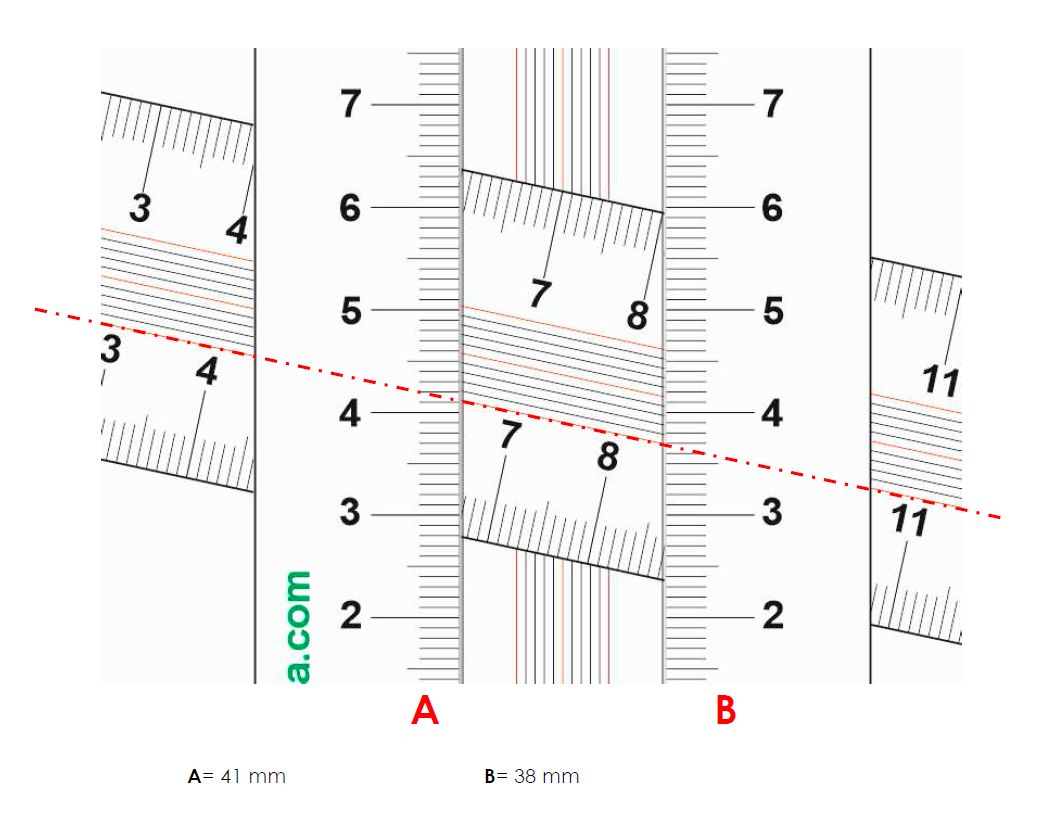

- Segunda lectura:



              A= 41 mm                                   B= 37 mm



Restamos las lecturas:

    A = 41- 30 = 11 mm

    B = 37 - 30 = 7 mm

Usaremos la siguiente fórmula para calcular la rotación () en grados sexagesimales:

C = A-B

= arctg C/20,5



C = 11- 7 = 4 mm

= arctg 4/20,5=  11,04 º
