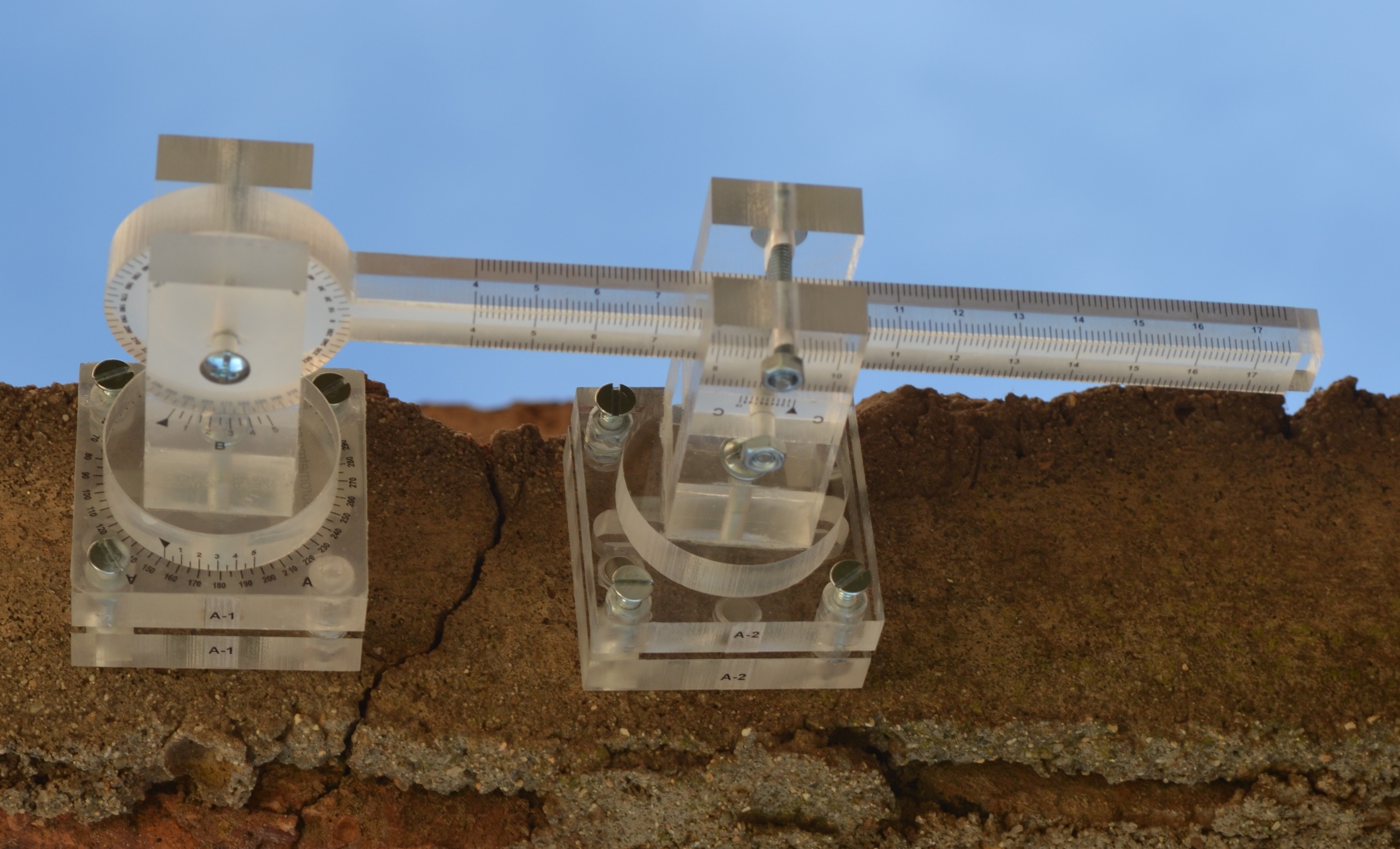

FI301, FI301A

- Fisurómetro en 3 dimensiones para la medición de variación de fisuras, grietas, juntas de dilatación etc.
- Fabricado en metacrilato transparente.
- Resistente a la interperie.
- Las lecturas se realizan sobre 3 escalas con nonio (A, B y C).
- Precisión: A y B: 1/2 º, C: 0,1 mm.
- Rango: eje x: 60-160 mm, eje y: 0-120 mm, eje z: 0-120 mm.
- Dimensiones: 20,5 x 9,5 x5 cm.
- Peso: 250 gr.
- Incluye dos pletinas para fijación a la superficie y software FIS3D 1.0




Sujección mediante imanes para una lectura rápida, o atornillado para periodos largos de tiempo.


Sujección

Las pletinas pueden ser fijadas a la superficie mediante tornillos y tacos (2 por pletina), fijación epoxi
o adhesivo doble cara (Si la superficie de colocación lo permite).

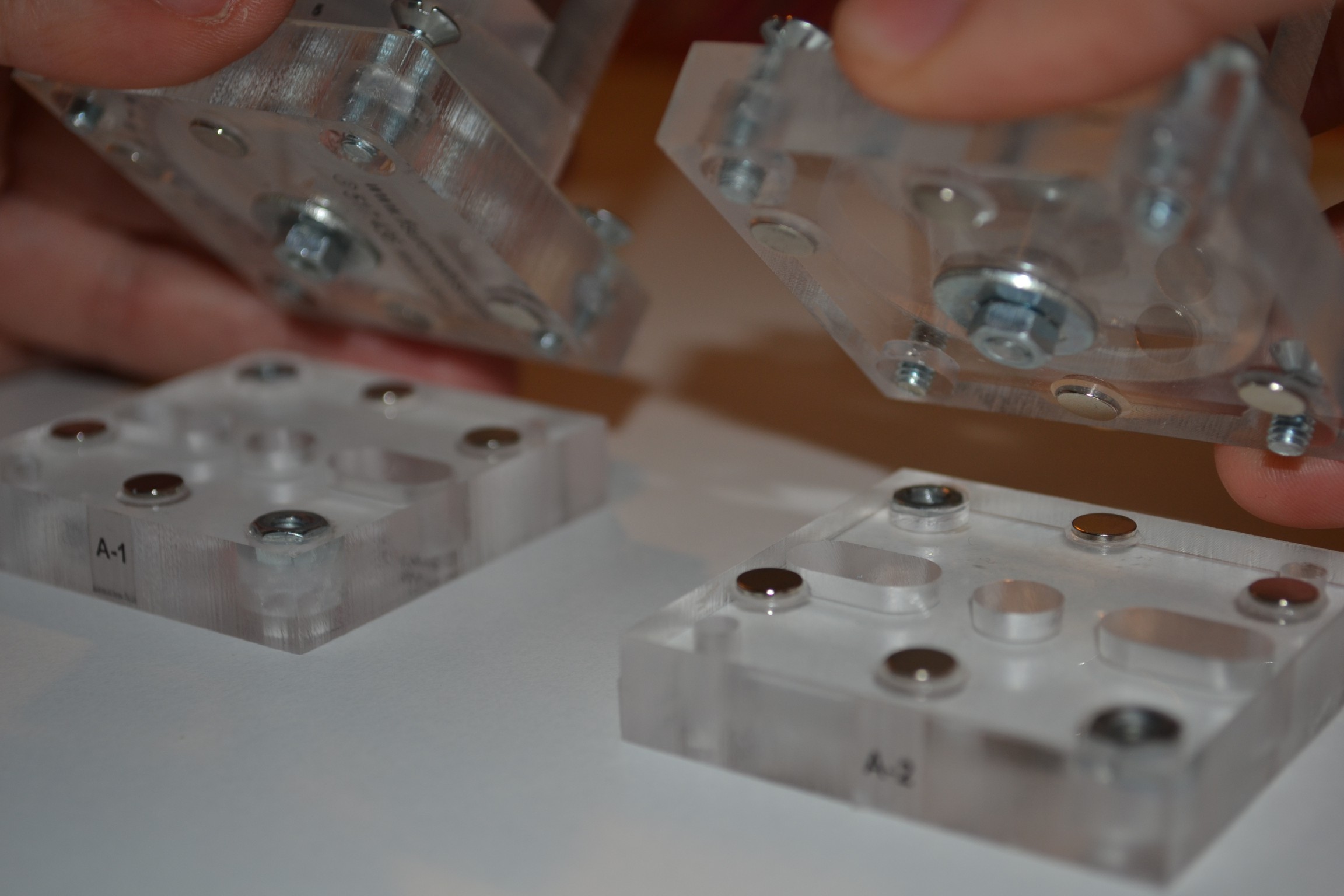

El fisurómetro se coloca sobre las pletinas por simple presión quedando asegurado por los imanes que llevan instalados tanto las pletinas como el fisurómetro.

Si deseamos dejar el fisurómetro durante un largo periodo de tiempo en el lugar objeto de estudio, es aconsejable atornillarlo.

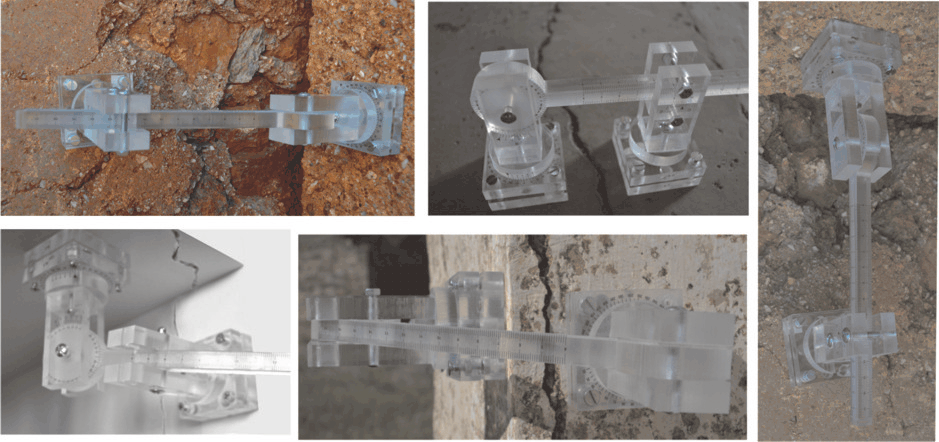

Ejemplos de utilización


SOFTWARE FIS3D 1.0.
Los cálculos que realiza el software FIS3D.1.0 nos indicarán el desplazamiento a lo largo del tiempo con respecto a los puntos iniciales. Están proyectados considerando los ejes de coordenadas X ,Y Z




Manual de Usuario

MD301A

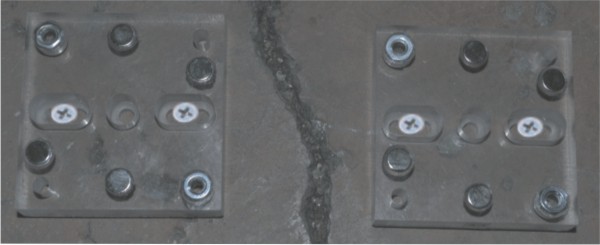

- Juego de 2 pletinas (bases fijas) de fijación para FI301.
- Fabricadas en metacrilato transparente.
