Para medir la radiación solar y la energía del sol.

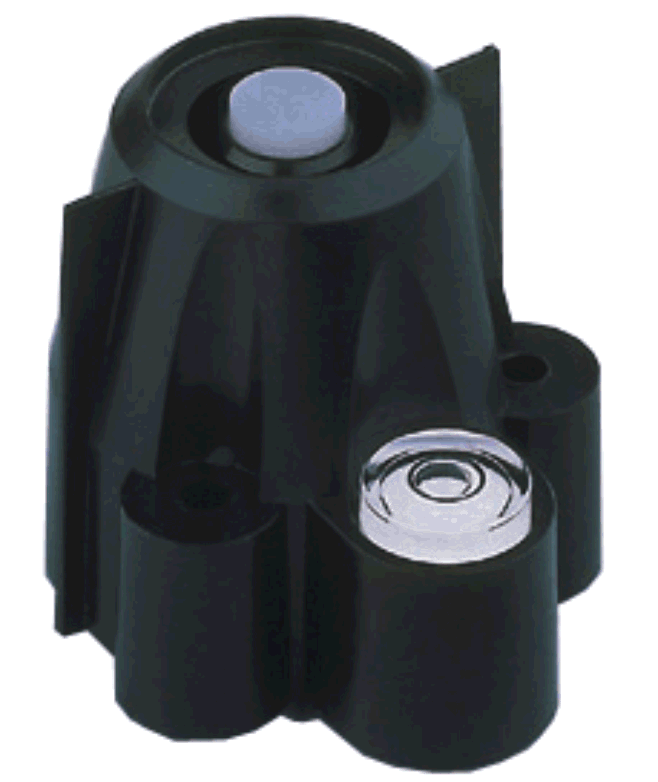

El elemento difusor y el gabinete están diseñados con sumo cuidado para lograr una respuesta de coseno exacta. Un fotodiodo de silicio provee buena correspondencia con el espectro solar. El gabinete de dos piezas minimiza el calentamiento por radiación, permite el enfriamiento por convección del sensor e impide que queden agua o polvo atrapados. Para montarlo junto a un colector de lluvia, utilice nuestro estante de montaje de sensor (no incluido).

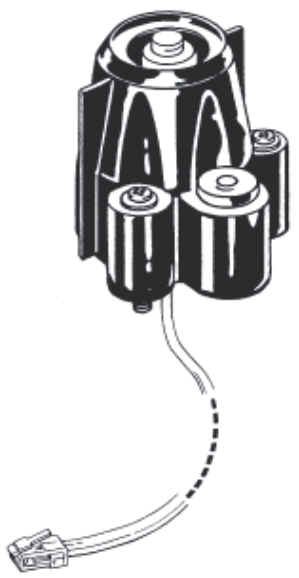

Incluye cable de 2 pies (0.6 m). Use un cable de extensión estándar de cuatro conductores. La longitud máxima del cable es de 125 pies (38 m) desde el sensor hasta el módulo de sensores integrados.
7876-008 Cable, 8 pies (2.4 m)
7876-040 Cable, 40 pies (12 m)
7876-100 Cable, 100 pies (30 m)
General
Rango de Temperatura de funcionamiento: -40° a +65° C
Rango de Temperatura cuando no funciona: -45° a +70° C
Transductor: Fotodiodos de silicio
Respuesta espectral (puntos 10%): 400 a 1100 nanómetros
Respuesta del coseno
Porcentaje de la lectura: ± 3% (0 ° a ± 70 ° ángulo de incidencia);
± 10% (± 70 ° a ± 85 ° ángulo de incidencia)
Porcentaje de la escala completa: ± 2% (0 ° a ± 90 °)
Longitud del cable suministrado: 0,9 m
Tipo de cable: 4 conductores, 26 AWG
Conector: Modular RJ-11
Especificaciones I / O
Cable verde: Salida (0-3 VDC), 1,67 mV por W/m2
Cables Rojo y Negro: Tierra
Cable amarillo: 3 VDC ± 10%; 1mA (típico)
Coeficiente de temperatura: + 0,12% por ° C
Temperatura de referencia: 25 ° C
Corrección por grado por encima de
temperatura de referencia: -0,12% por ° C
Corrección por grado por debajo de
temperatura de referencia: 0.12% por ° C
Material de la carcasa:Plástico PVC Resistente a rayos UV
Dimensiones (Largo x Ancho x Alto): 51 mm x 70 mm x 57 mm
Peso: 226 g
Sensor de Salida
Resolución y unidades: 1 W/m2
Rango: 0 a 1800 W/m2
Precisión: ± 5% de la escala completa (Referencia: Eppley PSP en 1000 W/m2), además de 45 W/m2 por cada 100 '(30 m) de cable adicional
Deriva: de hasta ± 2% por año
Intervalo de actualización: 50 seg. a 1 minuto (5 minutos cuando la oscuridad)
Datos actuales: La lectura instantánea y media por hora, diario, mensual alta
Datos históricos: Horas promedio, temperaturas máximas diarias, mensuales
Alarma: Umbral alto de lectura instantánea
