Pluviómetro inalámbrico

En este paquete encontrará:

• Un monitor (receptor)

• Un pluviómetro (Transmisor)

• Montaje  para pluviómetro (2 juegos de tornillos y tapones de rosca de plástico)

• Un manual de usuario

Herramientas adicionales necesarios para la instalación:

-Pequeño  Destornillador Phillips

-Taladro eléctrico
-Lápiz
-Nivel

Instalación

El sistema inalámbrico de medidor de lluvia opera a 433MHz y no requiere instalación de cables entre los componentes. Para garantizar la correcta instalación y el mejor rendimiento, le recomendamos que siga las instrucciones de instalación en el orden en que aparecen en este manual.

1. Selección de una ubicación para el pluviómetro

Seleccione una ubicación de montaje para el pluviómetro que es:

- Una superficie plana (horizontal)

 -  Un area abierta de 30 metros (100 pies) desde el monitor. Reduzca la distancia si hay obstáculos  entre el pluviómetro y el monitor

 - Instálelo en una zona en la que no quede bloqueada la parte superior ni laterales del pluviómetro, de modo que la lluvia llege libremente al pluviómetro (por ejemplo, lejos de un saliente o de un edificio cercano)

Precauciones:

--Para evitar lecturas falsas de lluvia causadas por salpicaduras de agua, no elija una ubicación que no esté horizontal o que esté demasiado cerca del suelo, ni próximo a una piscina, aspersores, o en cualquier parte dónde podría acumularse agua.

--Para evitar la frecuente acumulación de desechos en el cilindro, no montar el medidor de lluvia demasiado cerca de árboles o plantas

2. Instalación de las baterías para el pluviómetro

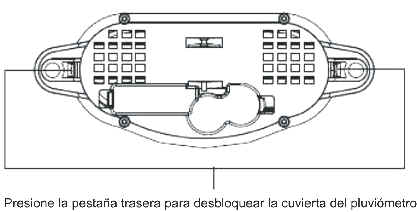

Presione las lengüetas, como se indica a continuación para desbloquear la cubierta del pluviómetro.

Levante la tapa de medidor de lluvia de su base. Luego, quite con cuidado la cinta de embalaje del cubo.

Abra la cubierta de la batería e inserte 2 pilas AA según la polaridad indicada. Cierre la tapa de la batería.

Reemplace y bloquee la cubierta del pluviómetro en la base.

3. Instalación de la pila para el monitor y la creación de la conexión RF

--Abra la puerta de la batería  e inserte 2  pilas AA según la polaridad indicada, cierre la tapa de la batería.

-- RAINFALL(precipitación) "----" parpadeará. El monitor buscará el  pluviómetro remoto. La lectura de precipitación diaria (en este caso "0" mm o pulgadas) aparecerá en 2 minutos si la transmisión de RF se realiza correctamente y el monitor y el pluviómetro están dentro del rango de transmisión efectiva.

--Si DAILY RAINFALL (precipitación diaria) "----" deja de parpadear y se queda en la pantalla después de 2 minutos de búsqueda, la transmisión de RF ha sido fallida. Acortar la distancia entre el monitor y medidor de lluvia si es necesario.Resetee el receptor reinstalando las pilas para buscar pluviómetro remoto. Repita este paso hasta que una lectura de lluvia válida.

Buscando el modo de visualización:

"----" Parpadea en la pantalla de lluvia

Conexión RF completada:

Aparece Lectura precipitaciones Valida

No hay conexión RF:

4. Montaje del pluviómetro

--Antes de calibrar el alcance efectivo para el montaje del pluviómetro, asegúrese de que el pluviómetro y el monitor están dentro de la transmisión (30 metros o 98 pies) y las baterías están instaladas.

--Sostenga la base del pluviómetro plana sobre la superficie de montaje a continuación, utilice un nivel para asegurarse de que el indicador de lluvia (ya que se basan en la superficie de montaje) esta en el nivel horizontal.

 --Utilice un lápiz para trazar el interior de los orificios de montaje en la base del medidor de lluvia para marcar las ubicaciones de los tornillos.

--Taladrar un agujero en el centro de cada ubicación marcada e inserte los tapones de rosca de plástico suministrados

--Sostenga el medidor de lluvia contra la superficie de montaje para que los agujeros de la base queden alineados con los conectores, entonces utilizar un destornillador para apretar los tornillos y las arandelas suministradas .

OPERACIÓN

Nombre y funciones de los botones:

Acumulación de lluvia Diaria, semanal y mensual

La lectura de precipitación diaria se encuentra en la segunda línea de la pantalla. Lecturas de semana, mes y  la precipitación total se encuentran en la línea superior de la pantalla.

Presione "MODE/UNIT/-" repetidamente para cambiar entre los diferentes modos

--El modo precipitaciones semanales cuando aparezca el icono "WEEK"

--El modo precipitaciones mensual cuando aparezca el icono "MONTH"

--El modo de precipitaciones totales, cuando los iconos "WEEK" y "MONTH" desaparecen de la pantalla

En visualizaciones mensuales/semanales/totales, pulse "CLEAR / +" para borrar todas  las lecturas de precipitaciones y ponerlas a 0.

Pulse "MODE/UNIT/-" durante 3 segundos para cambiar la unidad de las precipitaciones entre mm y pulgadas.

AJUSTE DE RELOJ Y CALENDARIO

--Mantenga botón "SET" durante 3 segundos para entrar en modo de ajuste

--El uso de "CLEAR / +" o "MODE/UNIT/-" para ajustar y "SET" para confirmar, los valores siguientes se pueden establecer en la secuencia: Formato 12/24hr> Año> Mes> Fecha> Hora> Min> EXIT

INDICADOR DE BATERÍA BAJA

El indicador de batería baja está disponible para el pluviómetro remoto. Cambie las pilas y siga el procedimiento de instalación en este manual de instrucciones. Vuelva a colocar la batería para el receptor cuando la pantalla se vuelve oscura.

Reposición de pilas

Reemplace sólo con el mismo tipo o equivalente recomendada por el fabricante. Por favor, retire  las baterías defectuosas respetando el medio ambiente , de conformidad con la legislación pertinente.

NOTA IMPORTANTE:

¡Advertencia! La estación meteorológica y el sensor externo contienen componentes electrónicos sensibles. Las ondas de radio transmitidas por ejemplo, de los teléfonos móviles, walkie talkies, radios, WiFi, mandos a distancia o microondas pueden influir en la distancia de transmisión de la estación meteorológica y el sensor externo y dar lugar a una gama más corta de recepción. Por tanto, es importante mantener la mayor distancia posible entre los dispositivos de la estación meteorológica y el sensor externo y de los dispositivos que emiten ondas de radio. No garantizamos el máximo alcance de transmisión especificado entre la estación meteorológica y los sensores fuera debido a la interferencia de frecuencia de radio en el medio ambiente.

ESPECIFICACIONES

: AA x 2 unidades para medir la lluvia (no incluidas)
