Medidor de Resistividad Resipod . Resipod es una sonda Wenner de 4 puntos plenamente integrada, concebida para medir la resistividad eléctrica de hormigón en un ensayo completamente no destructivo.
La sonda Resipod es el instrumento más exacto, extremadamente rápido y estable, protegido en una caja robusta y a prueba de agua y diseñado para funcionar en los entornos más exigentes. La medición de la resistividad superficial proporciona una información extremadamente útil acerca del estado de una estructura de hormigón. No sólo ha sido comprobado que está directamente enlazada con la probabilidad de corrosión y la velocidad de corrosión, sino que estudios recientes han mostrado que existe una correlación directa entre la resistividad y la velocidad de difusión de cloruro, y hasta con la determinación de la resistencia a la compresión temprana. Esto lo hace uno de los métodos no destructivos más versátiles para hormigón.
Resipod satisface las exigencias de la norma propuesta AASHTO para una prueba de resistividad superficial para la estimación de la permeabilidad de hormigón endurecido.
Características generales
- Instrumento de resistividad superficial plenamente integrado
- Amplio rango de medición (de 0 a aprox. 1000 kΩcm)
- Más alta resolución a disposición en un instrumento de resistividad superficial
- Satisface las exigencias de la norma AASHTO (distancia entre sondas de 38mm, 1.5”).
- Indicación del flujo de corriente e indicación de mala conexión
- Funciones Mantener, Guardar y Eliminar, con memoria integrada
- Conexión USB y software de PC dedicado
- Diseñado para flotar (a prueba de agua)
- Permite el ajuste de distancias entre sondas variables
- Permite la sustitución de las puntas estándar con accesorios
El principio de medición
Funcionando con el principio de la sonda Wenner, el Resipod se ha concebido para medir la resistividad eléctrica de hormigón o rocas. Se aplica una corriente a dos sondas exteriores y
se mide la diferencia de potencial entre las dos sondas interiores. La corriente es transportada por iones en el líquido en los poros. La resistividad calculada depende de la distancia entre las
Resistividad ρ= 2πaV/l [kΩcm]
Aplicaciones:
- Estimación de la probabilidad de corrosión
- Indicación de la velocidad de corrosión
- Correlación con la permeabilidad al cloruro
- Evaluación en el emplazamiento de la eficiencia de curado
- Determinación de los requisitos por zonas para sistemas de protección catódica
- Identificación de zonas mojadas y secas en una estructura de hormigón
- Indicación de variaciones en las relaciones agua/cemento dentro de una estructura de hormigón
- Identificación de las zonas más susceptibles a la penetración de cloruro dentro de una estructura
- Correlación con la resistencia a la compresión temprana
- Correlación con la permeabilidad al agua de rocas

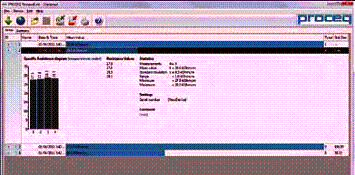

Software ResipodLink
El software ResipodLink basado en Windows, desarrollado por Proceq, le permite al usuario ver y manipular los datos en un PC conectado. También permite el ajuste de una distancia entre contactos variable.
Requisitos del sistema: Windows XP, Windows Vista, Windows 7, conector USB
De estar a disposición, se necesitará una conexióm a Internet para las actualizaciones del software y del firmware (usando PqUpgrade).
Modelos del Resipod y distancias entre sondas
Al estar midiendo en un material no homogéneo como hormigón, una distancia entre sondas más grande proporcionará una lectura más consistente.
Sin embargo, si la distancia es demasiado grande, existe mayor riesgo de que la medición sea afectada por el acero de la armadura.
El modelo de 38mm (1.5”) se ha concebido específicamente para cumplir con la norma AASHTO para “Surface Resistivity Indication of Concrete’s Ability to Resist Chloride Ion Penetration” [resistividad superficial como indicación de la aptitud del hormigón de resistir la penetración de iones de cloruro].
Características técnicas:
Rango: | 0 – 1000 kΩcm aprox. (en función de la distancia entre sondas |
Resolución: (corriente nominal de 200μA) | ±0.2 kΩcm ó ±1% (lo que sea más grande) |
Resolución: (corriente nominal de 50μA) | ±0.3 kΩcm ó ±2% (lo que sea más grande) |
Resolución: (corriente nominal < 50μA) | ±2 kΩcm ó ±5% (lo que sea más grande) |
Frecuencia: | 40 Hz |
Memoria: | No volátil, aprox. 500 valores medidos |
Fuente de alimentación: | Autonomía de >50 horas |
Conexión de cargador: | USB tipo B (5 V, 100 mA) |
Dimensiones: | 197 x 53 x 69.7 mm (7.8” x 2.1” x 2.7”) |
Peso: | 318 g (11.2 oz) |
Temperatura de servicio: | De 0° a 50°C (de 32° a 122°F) |
Temperatura de almacenamiento: | De -10° a 70°C (de 14° a 158°F) |
Servicio postventa y garantía
Soporte completo para el instrumento de ensayo Resipod mediante nuestro servicio postventa y establecimientos de soporte globales. Además, cada instrumento dispone de la garantía Proceq estándar de 2 años y de las opciones de garantía extendida.
Garantía estándar
Componentes electrónicos del instrumento: 24 meses
Elementos mecánicos del instrumento: 6 meses
