FMTH170

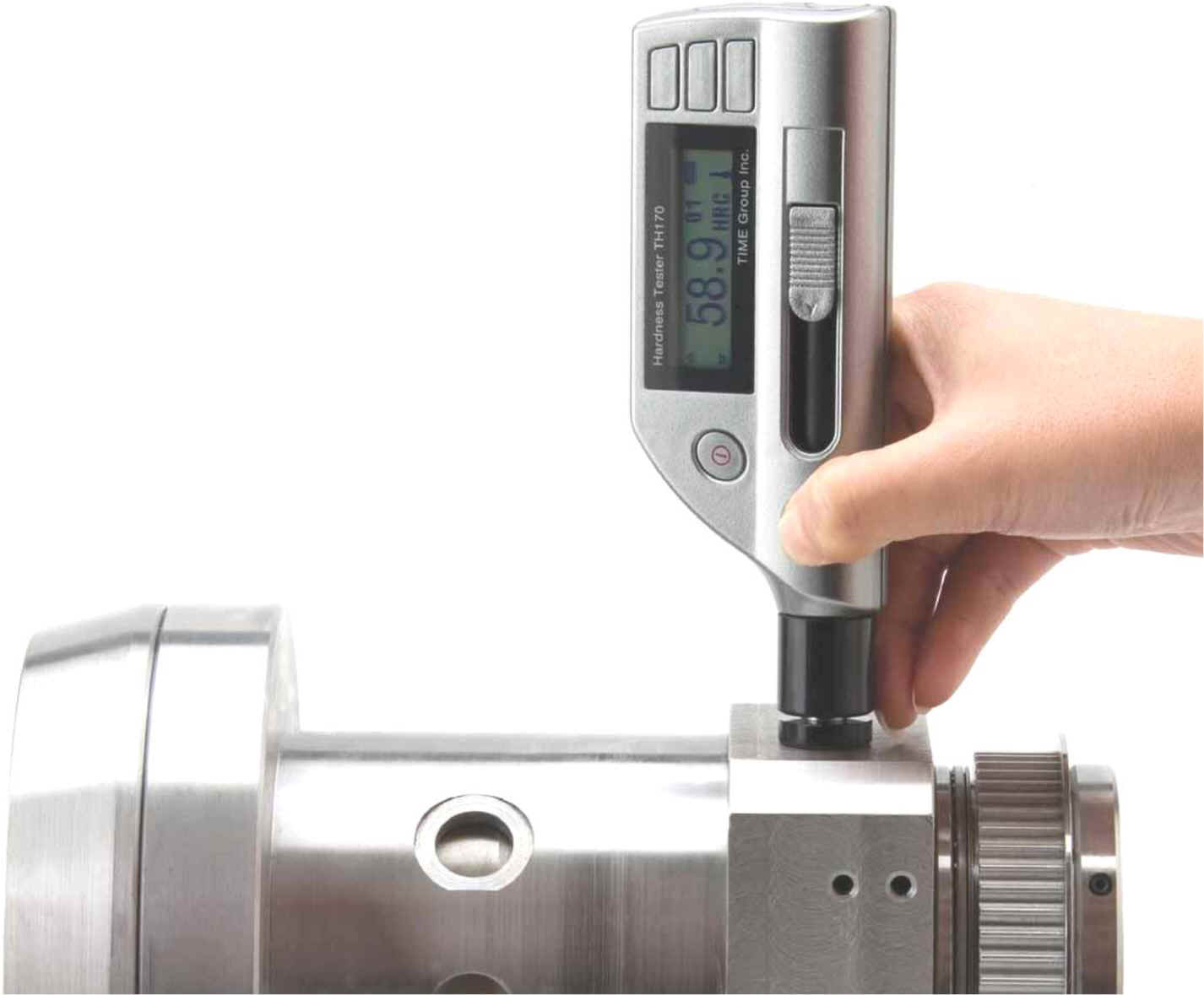

La mundialmente conocida serie IMPACT forma parte de la imbatible serie de Durómetros dinámicos tipo LEEB.

Ofrece una solución muy precisa en la medición de durezas a un precio muy razonable para realizar ensayos in situ en talleres y campos de operaciones. Estos equipos aseguran una medición fiable y precisa.

Todos los resultados y estadísticas pueden ser impresos directamente a la impresora térmica compacta opcional.



Pueden ser ensayados de acuerdo al principio LEEB todos los productos metálicos con una masa sólida mínima de 0.5 kg. La pantalla muestra los valores de dureza en todas las escalas más comunes como HRC, HRA, HRB, HV,HB, HS y HLD. El equipo está equipo con baterías cambiables que permiten un trabajo durante 16 horas.



· Procedimiento de ensayo rápido y dinámico.

· Dispositivo de impacto D integrado: ¡sin Cables! (TH-170).

· Dispositivo de impacto C integrado admite energías de impacto bajas para componentes con superficies endurecidas y componentes de paredes delgadas (TH-172).

· Dispositivo de impacto DL integrado admite ensayos en espacios confinados (TH-174).

· Amplio rango de mediciones.

· Lectura directamente en pantalla de escalas Rockwell HRB, HRC, Vickers HV, Brinell HB, Shore HS, leebs HLD (TH-170)/Leebs HLC (TH-172)/Leebs HLDL.

· Para todos los materiales metálicos (TH-170), para acero y fundición (TH-172/174) y acero para herramientas de trabajo en frío (TH-172).

· Admite ensayo en cualquier ángulo.

· Manejo simple y bajo coste de ensayo.

· Gran precisión +0.5%.

· Pantalla LCD clara que muestra todas las funciones y parámetros.

· Disponible como opción la impresora TA-220



Los rangos están estipulados por los límites de aplicación de los procedimientos

estáticos relevantes.



Entrega estandard

· Unidad principal con dispositivo de impacto integrado tipo D, C o DL

· Bloque patrón con valores HLD, HLC o HLDL

· Cargador

· Cepillo limpiador

· Pasta de acoplamiento

· Maleta de transporte

· Cable para transmisión de datos

· Manual

· Certificado de fabricante CV INTRUMENTS

· Maleta de transporte de plástico



Accesorios Opcionales

· Bloques patrón UKAS certificado con cualquier parámetro de dureza

· Anillos de apoyo para superficies cóncavas y convexas

· Impresora TA-220 + cable







Material

HLD

HRC

HRB

HRA

HB

HV

HS

Acero y fundición

300-900

20-68

39-100

59-86

81-654

81-955

32-100

Acero

300-840

20-67







80-898



maleado en















frío















Acero

Inox

300-800

20-62

46-101



85-655

85-802



Fundición Gris

360-650







93-334





Fundición

400-660







131-387





Nodular















Aleaciones

200-570



24-34



27-164





de aluminio















Latón

200-550



13-95



40-173





Bronce

300-700







60-290





Cobre

200-690







45-315







Los rangos están estipulados por los límites de aplicación de los procedimientos

estáticos relevantes

Especificaciones técnicas



Parámetros de dureza

HRC, HRB, HRA, HV, HB, HS, HLD, HLC o HLDL

Rango de medición / materiales metálicos

Ver tabla superior

Precisión

Hasta +6HLD (TH-170)



Hasta +12HLC (TH-172)



Hasta +12HLDL (TH-174)

Estadísticas

Medias

(max 99)

Salida de datos

RS-232



Radio muestra (convexo / cóncavo)

Rmin = 10 mm

(con anillos de apoyo Rmin= 10 mm)

Dispositivo de impacto

D (estandard) integrado (TH-170) C integrado (TH-172) o DL integrado(TH-174)

Sección(TH-174) frontal de aguja del dispositivo DL

Diámetro = 4.2 mm Longitud = 50 mm



Dureza máxima de la muestra

900 HLD (TH-170)





960 HLC (TH-172)





950 hldl (TH-174)



Radio de pieza de ensayo (convexa/cóncava)

Rmin 0 50 mm (con anillo de apoyo Rmin=10mm)

Peso mínimo de la muestra

2-5 kg en base sólida



0.05-2 kg con pasta de acoplamiento

Espesor mínimo de la muestra

5 mm (TH-170/174), 1 mm (TH-172)

Mínimo profundidad endurecida de la muestra

0.8 mm (TH-170/174), 0.2 mm (TH-172)

Profundidad de Penetración

Ver página: dispositivos de impacto

Energía

Baterías recargables NiMH 3.6 V, 70 mAh

Cargador

9V, 200 mA

(1.8VA)

Tiempo de carga

8 horas



Temperatura operativa

0ºC a 40ºC



Dimensiones totales

155 mm x 24 mm x 55 mm (TH-170/172)



210 mm x 24 mm x 55 mm (TH-174)

Dimensiones dispositivo de impactos DL

LxD 50 mm x diámetro 4 mm

Peso

180 gr (TH-170/TH174) o 200 gr (TH-174)
