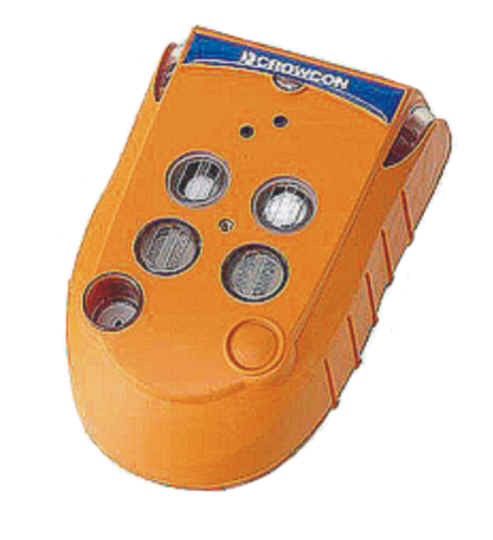

DG220

Medidor de gases móvil que detecta hasta 5 gases con bomba interna opcional /uso con una sola mano y pantalla Top Mount, manejo sencillo.

El medidor de gases DG220 se puede equipar con hasta 5 sensores, entre ellos CO2 con protección ATEX. La posibilidad de equipar el medidor de gases con diferentes sensores permite usar este medidor de gases en canalizaciones, depuradores, desagües, vertederos, barcos, industria química y petrolífera.

De dimensiones pequeñas, con la pantalla "top Mount" se ha conseguido un uso muy sencillo con una sola tecla, y con una buena lectura de pantalla, incluso en circunstancias como llevar el medidor de gases pegado al cuerpo. El manejo de una sola tecla con un clic o un doble clic permite navegar por el menú incluso si el usuario lleva guantes puestos.

Otro punto a destacar es el indicador "Positiv Safety". A través de tres LED posicionados justo debajo de la pantalla se puede detectar el estado del medidor de gases. La indicación verde indica que todo está bien, la indicación amarilla requiere un control del medidor de gases, por ejemplo, revisión o calibración. La indicación roja indica que no se debe usar el medidor de gases y que hay que enviarlo a fábrica para su revisión o reparación. Esto permite que incluso personal no iniciado en este equipo sepan si se puede usar o no el medidor de gases.

La prealarma y alarma principal se activan de forma acústica (95 dB), de forma óptica con dos LED de color visible desde cualquier ángulo, y además alarma de vibración del equipo.

En la carcasa de goma antigolpes se le puede integrar una bomba aspiradora. La bomba aspiradora se activa a través de un contacto cuando se coloca sobre el medidor de gases.

El medidor puede trabajar hasta 19 horas con los acumuladores cargados, y hasta 17 horas con el uso de la bomba aspiradora.

Las concentración de gases medida se guarda cada 10 segundos en la memoria interna del medidor de gases. Además de registrar los valores de medición, también se registran los últimos 1000 eventos en la memoria (encender, apagar, prealarma, alarma principal, calibración, etc.). Los valores registrados se pueden traspasar desde el medidor a un PC a través de un cable USB, una estación de carga con interfaz o una estación de calibración.

Para sujetar el medidor de gases a la ropa de trabajo el detector dispone de un cierre con corchete

Características generales:

- Alarma acústica (95 dB)
- Alarma visual (dos LED: rojo y azul)
- Medidor de gases con alarma de vibración
- Manejo muy sencillo con una sola tecla
- Pantalla en la parte superior
- Indicación "Positiv Savety" verde, amarillo y rojo.

- Funcionamiento por difusión o con bomba.
- Carcasa de goma resistente a golpes

- LCD con iluminación de fondo
- Permite el uso en ambientes Ex
- Sonido de control regular para indicar un
funcionamiento correcto
- Controla hasta 5 gases simultáneamente
- Protección IP 65/67 contra agua y polvo
- Medidor de gases con registro de datos
- Calibración automática con estación opcional
I-Test Station

Especificaciones técnicas del medidor de gases
Rangos de medición y ajustes de alarma
Parámetro / Gas	Símbolo	Rango	Resolución
Gases inflamables*	LIE (catalítico)	0...100 % LIE (LEL)	1 %
Oxígeno	O₂	0...25 vol.%	0,1 %
Dióxido de carbono	CO₂	0...5 vol.%	0,01 %
Monóxido de carbono / sulfuro de hidrógeno**	CO/H₂S	(CO) 0...500 ppm (H₂ 0...100 ppm	(CO) 1 ppm (H₂ 0,1 ppm
Sensores adicionales para el medidor de gases
Amoniaco	NH₃	0...100 ppm	1 ppm
Dióxido de azufre	SO₂	0...10 ppm	0,1 ppm
Ozono	O₃	0...1 ppm	0,01 ppm
Cloro	CI₂	0...100 ppm	0,1 ppm
Dióxido de cloro	CIO₂	0...1 ppm	0,01 ppm
Monóxido de nitrógeno	NO	0...1000 ppm	1 ppm
Dióxido de nitrógeno	NO₂	0...100 ppm	0,1 ppm
Gases inflamables	LIE (infrarrojo)	0...100 % LIE (LEL)	1 %
* Se puede calibrar a metano, butano, pentano y etileno. Para calibraciones a otros gases consúltenos.
** Sensor combinado
Alarmas acústicas		95 dB (A) Aviso acústico de control, se puede desconectar la función
Alarma visual		LED muy luminoso rojo y azul visible desde cualquier ángulo
Alarma de vibración		Además de la alarma acústica y óptica, el medidor de gas también vibra
Pantalla		LCD situado en la parte superior en caso de alarma cambia de color verde a rojo
Memoria de los valores de medición		50 horas con una cuota de 10 s
Alimentación		Acumulador de litio (Li-Ion) aprox. 19 h en uso por difusión aprox. 17 h en uso con bomba
Protección del medidor de gases		IP 65 / 67
Dimensiones		130 x 82 x 43 (alto x ancho x profundo)
Peso		340 g, 4 gases sin bomba 380 g, 5 gases con bomba
Condiciones ambientales		-20 ... +50 °C 20 ... 90 % H.r. no condensado
Estándares/ normativas		EN 60079-29, EN 45544, EN 50104 EN 50270, EN 50271 EN 61779
Normativas		ATEX -II 2G Ex ia d IIC T4 Gb IECEx - Ex ia d IIC T4 UL:Class 1, Div 1, Groups A, B, C, D cUL: Class 1, Div 1, Groups A, B, C, D
Interfaz		Cable USB específico

Aviso! Cambio en las instrucciones de los medidores de gases.
Según las normativas ATEX y BG (T021 y T023) cualquier medidor de gases móvil se debe inspeccionar visualmente antes de cualquier uso o una vez diariamente, y además comprobar la indicación.

Mantenimiento y recalibración:

Puede enviarnos el medidor de gases para su mantenimiento y calibración (p.e. cada 6 meses).
El medidor será desarmado, limpiado y recalibrado. En caso que un sensor no pueda ser calibrado o su tiempo de funcionamiento se haya extinguido, le informaremos sobre la situación. Tenemos en nuestro catálogo sensores de repuesto.

Contenido del envío del medidor de gases:
Medidor de gases, cargador, cierre con corchete, instrucciones de uso, certificado de calibración.

Accesorios opcionales disponibles:
- Sensores de repuesto para el medidor de gases a petición
- Estación de carga para vehículos (12 V)
- Bomba eléctrica interna
- Estación de carga con interfaz
- Estación de calibración totalmente automática I-Test
- Mantenimiento y calibración semestral con certificado de fábrica
- Gases de prueba y recogida

Medidor de gases con toma de aspiración

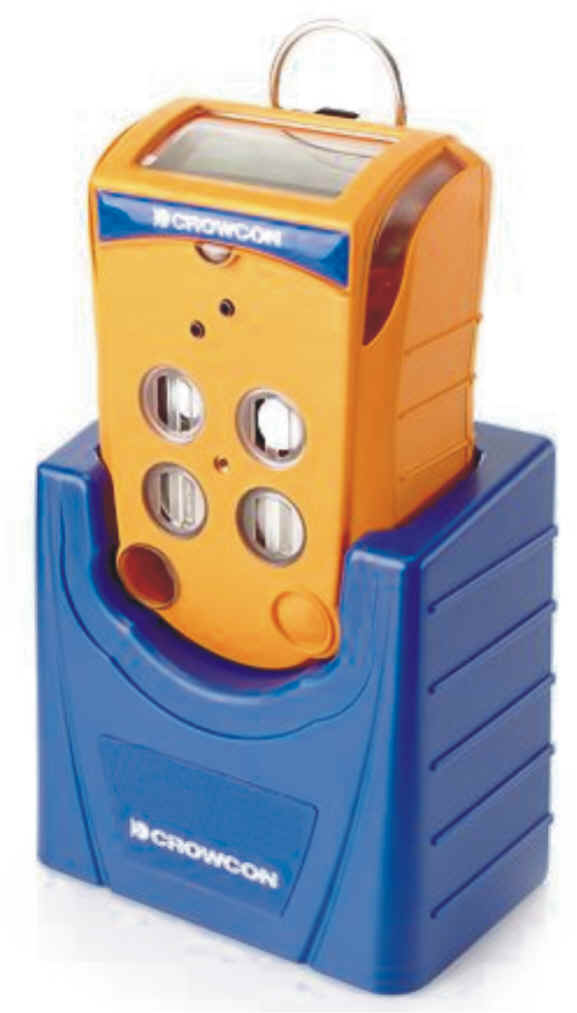

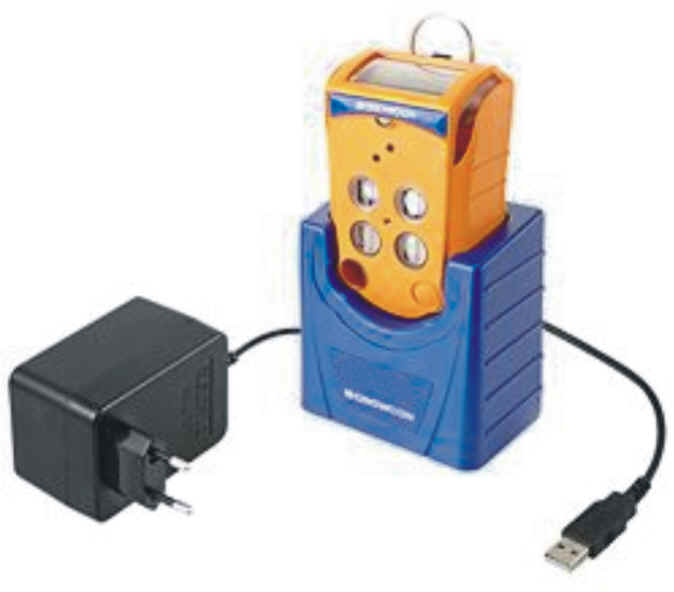

Medidor de gases con cargador con interfaz
