1 Descripción general
DR 26 está diseñado para la medición a largo plazo de la circunferencia de tronco de árbol a través de cinta de acero que rodea el tronco del árbol. Las variaciones de longitud se miden con un sensor de posición rotatoria.
El sensor se fija al tronco sólo por la fuerza de la cinta - no se utilizan clavos o elementos destructivos de fijación

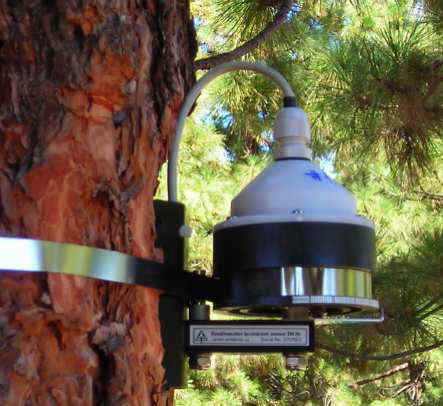

El sensor está hecho de plástico resistente a los rayos UV, las partes metálicas son de acero inoxidable o aluminio anodizado. La electrónica interior está protegida contra las inclemencias del tiempo
El sensor funciona en dos modos
- como un sensor electrónico común con la señal de la tensión de salida proporcional a la posición del sensor de forma independiente a la tensión de alimentación.
- como un divisor de tensión pasiva (salida radiométrica - el voltaje de salida depende de el voltaje de suministro de energía y la posición del sensor). El sensor puede ser conectado a cualquier registrador de datos común de medición de CC tensión
2 Especificaciones
| Incremento de sensores de tipo | Rotatorio |
| Rango | 63,5 mm de circunferencia |
| Linealidad | 2% de la escala completa |
| Resolución | 1 micra |
| La fuerza de cinta | 15 a 20 N en toda la gama |
| Rango de operación: | |
| temperatura | 30 a 60 °C |
| humedad | 0 a 100% |
| Operación en modo pasivo: | |
| la resistencia del divisor de voltaje | 5.000 ohmios normalmente |
| Tensión máxima | 15 voltios (Vb) |
| sensibilidad | 64 mm @ Vout = Vb (0 mm @ Vout = 0) |
| Operación en modo activo: | |
| tensión de alimentación | 4,6 a 16 voltios |
| el consumo actual | 1 mA |
| sensibilidad | 0,0254 mm / mV |
| carga máxima | 5 mA |
| Protección | IP 66 |
| De longitud de cable estándar | 15 metros, de cuatro hilos, blindado |
| Tamaño | 100 x 70 x 100 mm |
| Peso (sin cable) | 250 g |
3 Operacion
3.1 Instalación del sensor

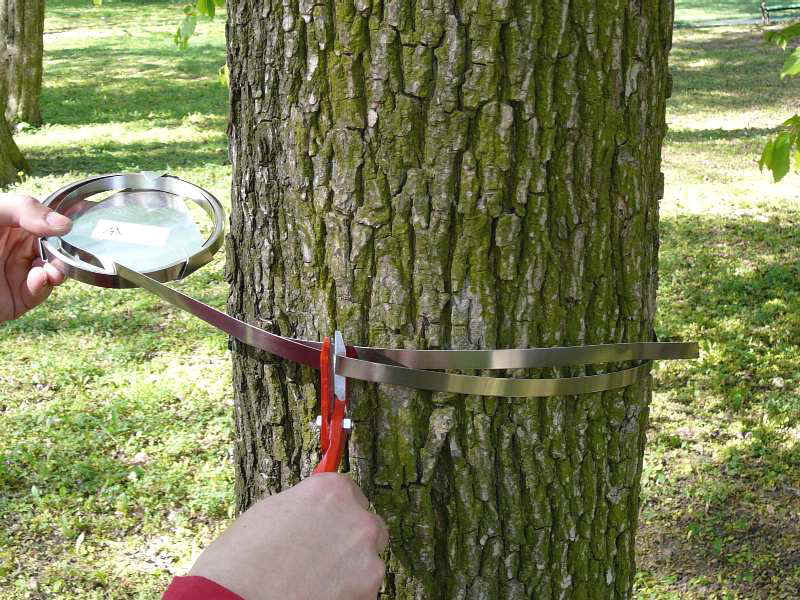

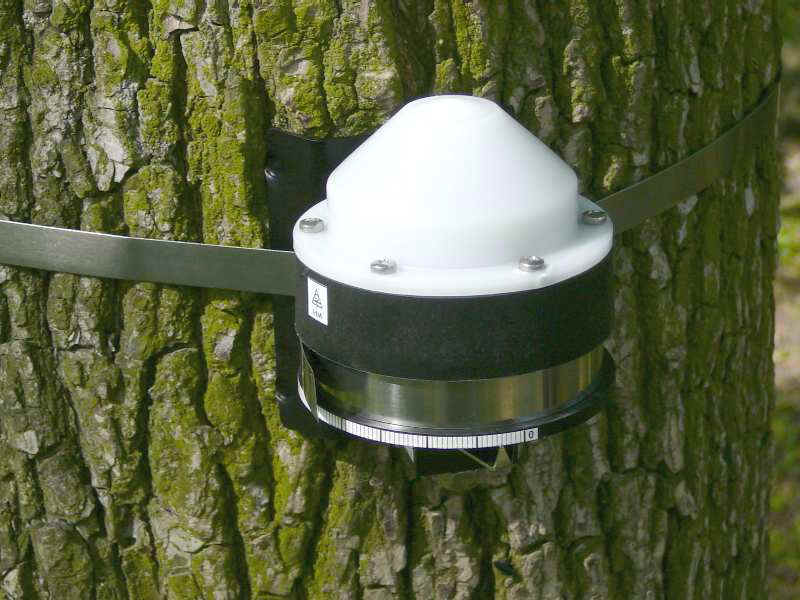

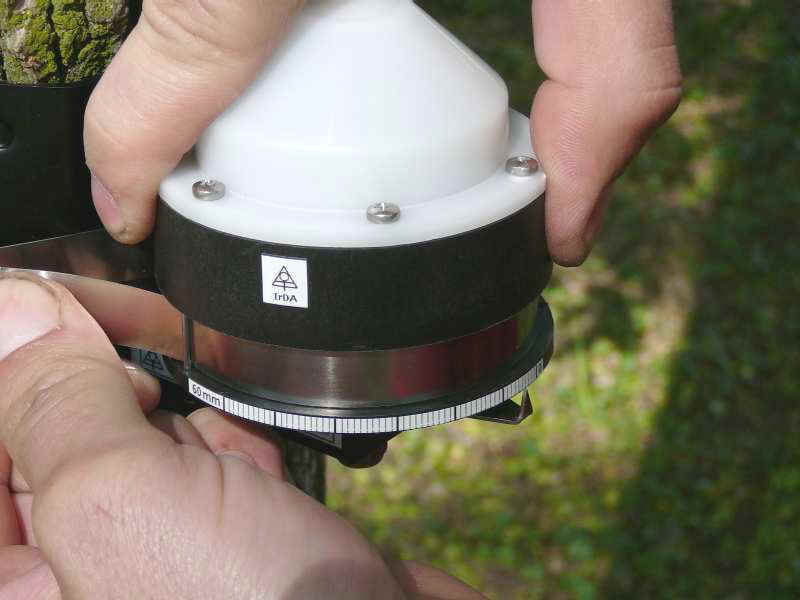

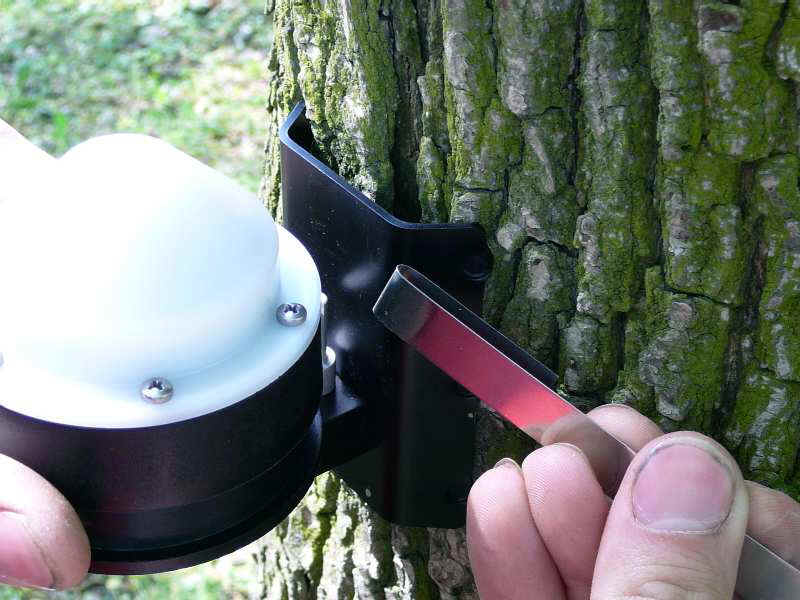

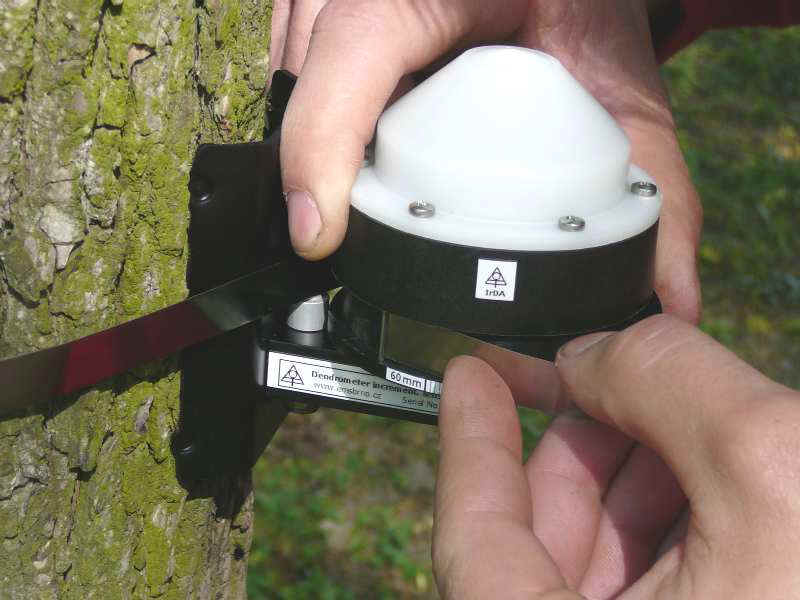

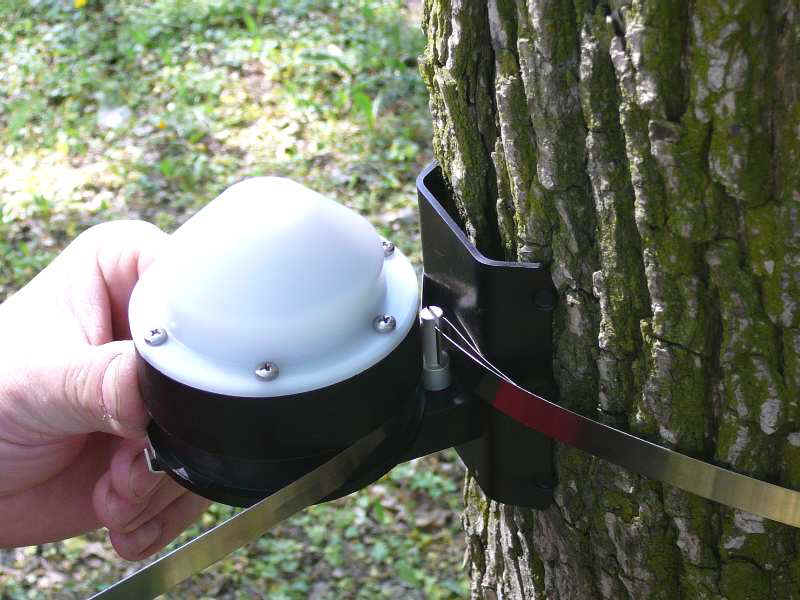

La unidad se fija en el tronco del árbol con cinta de acero inoxidable de 12 mm de ancho. La cinta de 15m se corta de tal forma que la cinta util excede la circunferencia del tronco 25 cm. El procedimiento de instalación se muestra en el Apéndice A.
1.Colores de los cables| + Vb | marrón |
| Vb | verde |
| Señal Hi | amarillo |
| Señal Lo | blanco |
2. Modo ajuste
El sensor por defecto está en modo activo. Eso significa que la salida de la señal del sensor es independiente a la tensión de alimentación. Se adapta a la mayoría de registradores de datos del mercado.
El Cambio a modo pasivo se utiliza raramente, sólo en aplicaciones especiales. El cambio entre los modos se realiza por un conmutador DIP situado debajo de la tapa del sensor.
3.2.1 Ajuste del interruptor
Desenrosque seis tornillos de fijación de la cubierta y la configuración del conmutador de cambio. No se olvide de volver a poner la bolsa desecativo. No abra la tapa más de lo necesario para evitar la saturación del desecante por el vapor de agua.
El ajuste del interruptor muestra la siguiente tabla:
| Posicion del interruptor: | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Divisor de tensión (63,5 mm a Vmax) | apagado | apagado | ON | ON |
| Señal de salida (0,0254 mm / mV) | ON | ON | apagado | apagado |
4 Mantenimiento
El DR26 no necesita ningún mantenimiento especial.
5 - Garantia del equipo 2 años, batería 3 meses
