NONIUS O VERNIER

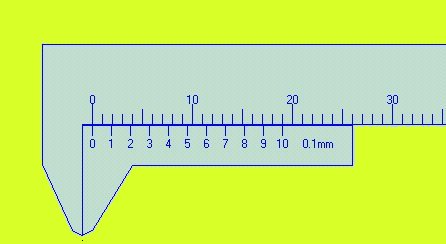

La reglilla está dividida en 10 unidades. El valor de una de sus unidades se calcula viendo la longitud que abarcan sobre la regla superior las diez unidades de la reglilla y dividiendo ese valor en 10 partes. En el applet que vamos utilizar - ver esquema a continuación- las divisiones de la regla se suponen en milímetros y por lo tanto el valor de una de ellas será: 19 mm/ 10 = 1,9 mm.

La menor medida que puede apreciar el nonius es la diferencia entre el valor de la primera división de la reglilla -el 1- y el valor que tiene a su derecha arriba en la regla (la raya de los 2 mm). En el modelo que muestra el applet la reglilla tiene una distancia del cero al uno de 1,9 mm y arriba, en la regla, un poco más a la derecha está la división de los 2 mm, por lo tanto 2- 1,9 = 0,1.

Apreciación mínima: 0,1 mm. La incertidumbre que acompaña a la medida realizada con este nonius es de: ± 0,1 mm.
