SERIE AN523X

ANEMÓMETROS ULTRASÓNICOS ESTÁTICOS DE 2 EJES

Anemómetro ultrasónico estático de 2 ejes Serie AN523X HD 52.3D…
Los equipos de la serie AN523x son anemómetros ultrasónicos estáticos de 2 ejes para medir:

• Velocidad y dirección del viento, componentes cartesianas U-V de la velocidad del viento,
• Humedad relativa y Temperatura (opción “17”),
• Radiación Solar Difundida (opción “P”),
• Presión Barométrica (opción “4”).

Todos los modelos están equipados con brújula.

Las interfaces de la serie RS232, RS485 y SDI-12 están disponibles con protocolos de comunicación con NMEA, MODBUS-RTU y SDI-12.
Todas las versiones tienen dos salidas analógicas, para velocidad y dirección del viento, con configuración de fábrica entre 4÷20mA (estándar), 0÷1V, 0÷5V, 0÷10V (Opcional a especificar en el pedido).

Opcional, calibración de fábrica con trazabilidad Ilac-MRA (ACCREDIA).

Las ventajas:
• La ausencia de partes en movimiento reduce a lo mínimo el mantenimiento del equipo;
• El equipo permite medir la velocidad también a velocidades muy bajas, no medibles con anemómetros tradicionales;
• Bajo consumo energético que permite la instalación en sitios remotos, se puede alimentar por paneles solares o a batería;
• La opción de calentador “R”, evita la acumulación de la nieve o la formación de hielo, permitiendo medidas de precisión en cualquier condición ambiental;
• Instalación fácil y rápida (con montaje rápido en un poste de 40mm de diámetro), la alineación es facilitada por la brújula interna;
• Los principales parámetros meteorológicos están incluidos en un único equipo, compacto y ligero y con un solo cable de salida;
• La salida MODBUS-RTU permite conexiones en redes de alta tecnología;

La aplicaciones típicas pueden resumirse en:
• Estaciones meteorológicas
• Monitoreo ambiental
• Agricultura
• Instalaciones deportivas
• Puertos y aplicaciones marinas
• Aeropuertos
• HVAC
• Construcción
• Energías renovables
• Fotovoltaico y Eolico.

AN5231 HD 52.3D
Velocidad y dirección del viento.

AN5232 HD 52.3D4
Velocidad y dirección del viento, presión barométrica.

AN5233 HD 52.3DP
Velocidad y dirección del viento, radiación solar.

AN5234 HD 52.3DP4
Velocidad y dirección del viento, radiación solar, presión barométrica.

AN5235 HD 52.3D17
Velocidad y dirección del viento, temperatura, humedad relativa.

AN5236 HD 52.3D147
Velocidad y dirección del viento, temperatura, humedad relativa, presión
barométrica.

AN5237 HD 52.3DP17
Velocidad y dirección del viento, radiación solar, temperatura, humedad relativa.

AN5238 HD 52.3DP147
Velocidad y dirección del viento, radiación solar, temperatura, humedad relativa, presión barométrica.

Especificaciones técnicas:

Velocidad del aire

Sensor utilizado Ultrasónico

Rango de Medición 0…60 m/s

Resolución 0,01 m/s

Precisión ± 0,3 m/s o ± 2%, el más grande (0…35 m/s) ± 3% (> 35 m/s)

Dirección del viento

Sensor utilizado Ultrasónico

Rango de Medición 0…360°

Resolución 0,1°

Precisión ± 2° RMSE de 1.0 m/s

Brújula

Sensor utilizado Magnético

Rango de Medición 0…360°

Resolución 0,1°

Precisión ± 1°

Temperatura del aire

Sensor utilizado Pt100

Rango de Medición -40…+60 °C

Resolución 0,1 °C

Precisión ± 0,15°C ± 0,1% de la medida

Humedad relativa

Sensor utilizado Capacitivo

Rango de Medición 0…100%UR

Resolución 0,1%

Precisión (@ T = 15…35 °C) ± 1,5%UR (0..90%UR), ± 2%UR (rango restante)

Precisión (@ T = -40…+60 °C) ± (1,5 + 1,5% de la medida)%UR

Presión barométrica

Sensor utilizado Piezoresistivo

Rango de Medición 600…1100 hPa

Resolución 0,1 hPa

Precisión ± 0,5 hPa @ 20°C

Radiación solar

Sensor utilizado Termopila

Rango de Medición 0…2000 W/m2

Resolución 1 W/m2

Precisión 2a clase, clasificación W.M.O. de Piranómetros

Características generales

Fuente de alimentación 10…30 Vdc

Consumo de energía 26mA @ 12Vdc sin calentador, 6W con calentador

Salidas seriales RS232, RS485, RS422 y SDI-12

Protocolo de comunicación NMEA, MODBUS-RTU, SDI-12

Salidas analógicas 2 salidas analógicas para la velocidad y dirección del viento.

Tipo de salida a especificar en la orden y elegir entre 4…20mA (estándar), 0…1V, 0…5V y 0…10V (la opción 0...10V requiere alimentación 15…30Vdc)

Conexión eléctrica M23 19-pins conector macho

Temperatura de trabajo -40…+60 °C

Dimensiones

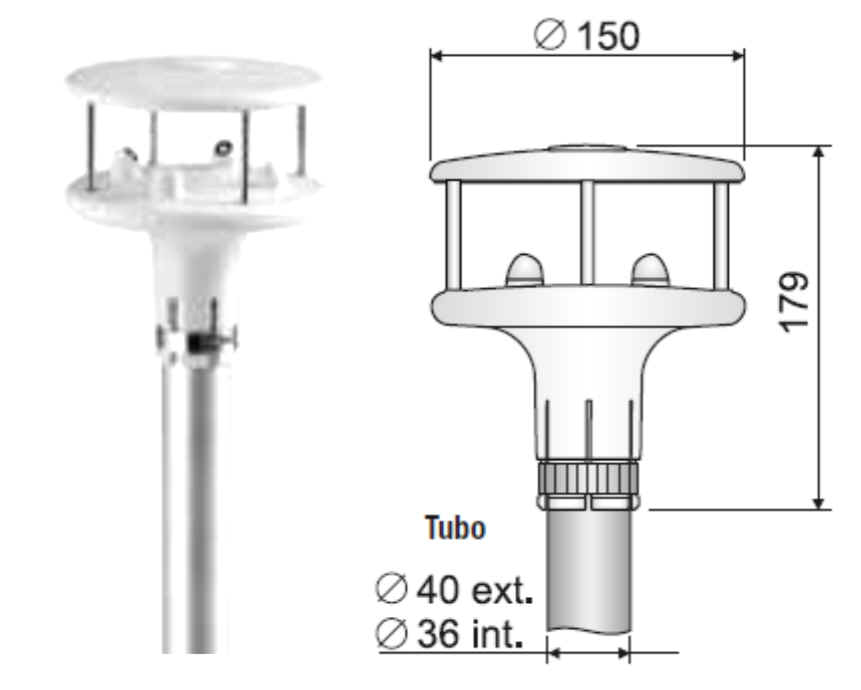

H=179mm, Ø=150mm (AN5231, AN5232)

H=200mm, Ø=150mm (AN5233, AN5234)

H=336mm, Ø=150mm (AN5235, AN5236)

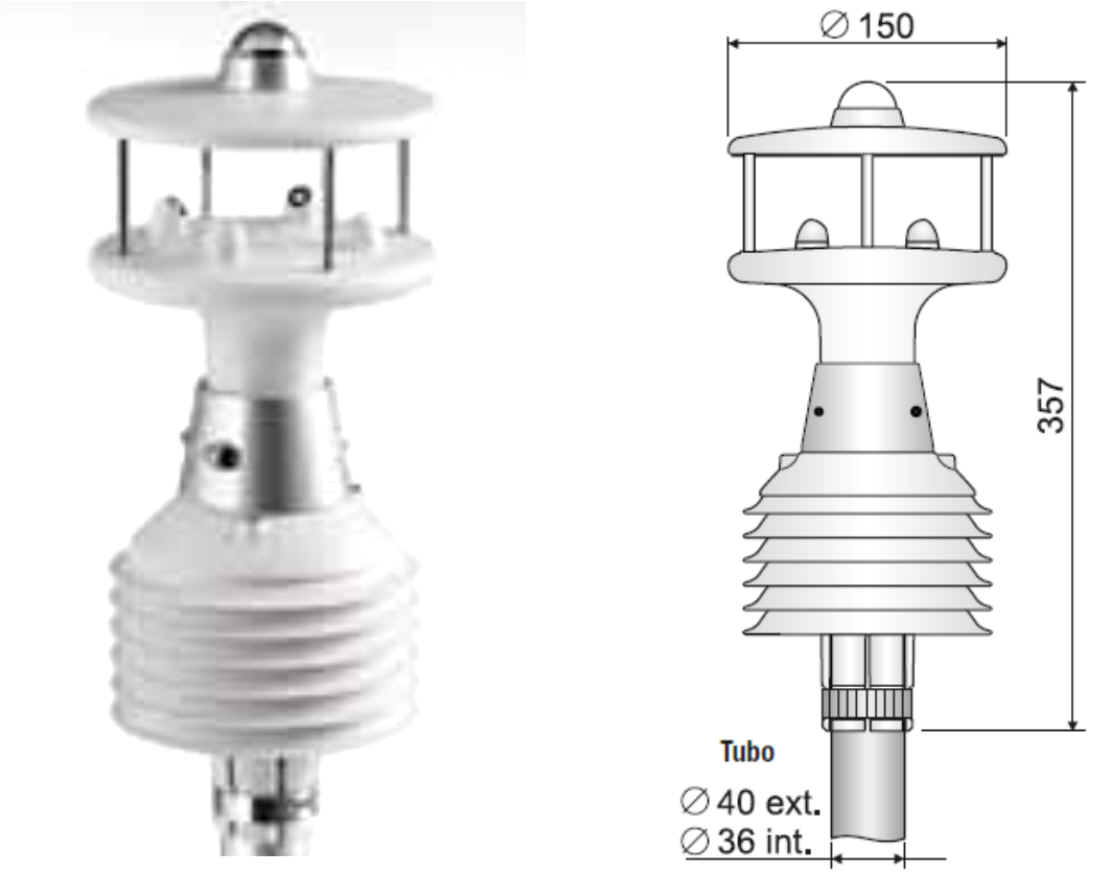

H=357mm, Ø=150mm (AN5237, AN5238)

Peso alrededor de 1 Kg. (versión completa)

Caja Material de plástico: LURAN®S (ASA)

Partes metálicas en AISI 316

Grado de protección IP66

ACCESORIOS

AN523B: Cable de conexión con conector femenino 19-pin M23 por un lado, cables abiertos por el otro lado. 5m de longitud.

AN523C: Cable de conexión con conector femenino 19-pin M23 por un lado, cables abiertos por el otro lado. 10m de longitud.

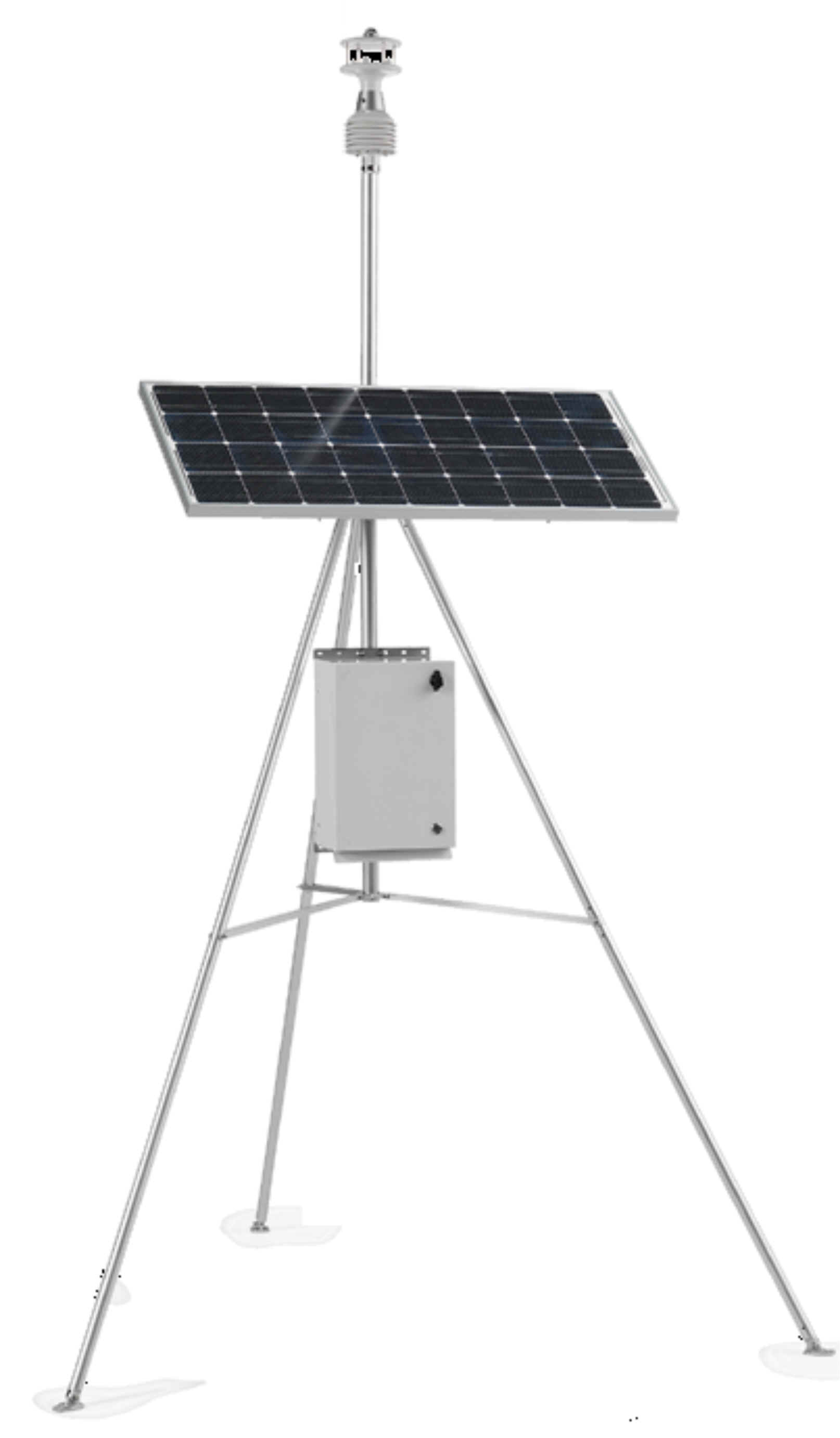

AN523A: Kit trípode para la instalación de anemómetros en una base plana. La altura es de 3m.

AN523D: 1200x530x34mm kit de montajes de paneles solares de poste a Ø40÷50mm. Acero inoxidable AISI 304.

AN523E: Paneles solares mono-cristalino 80W. Dimensiones 1200 x 530 x 34 mm. Modelo MD5000080 – CS EVOLUTION.

CD3231: Caja para exterior con sistema de adquisición de estaciones meteorológicas.
Material: acero inoxidable AISI 304.

Pantalla para proteger la caja de la radiación solar.

Pintada con polvos, color blanco.

Doble cierre; una con llave.

Dimensiones 450 x 300 x 210 mm.

Grado de protección IP66.

Equipada con los accesorios para fijación a un polo de diámetro 36 ÷ 52 mm.

Preparada para el suministro de la red 100 ÷ 240Vdc

Incluye: registrador de datos HD32MT.1, fuente de alimentación AC/DC con cargador de batería integrado, batería de respaldo recargable 12V, protectores contra sobretensiones, seccionadores, bloques de terminales de distribución de alimentación y conectores para la conexión de sensores externos.

CD3232: Caja para exterior con sistema de adquisición de estaciones meteorológicas.
Material: acero inoxidable AISI 304.

Pantalla para proteger la caja de la radiación solar.

Pintada con polvos, color blanco.

Doble cierre; una con llave.

Dimensiones 450 x 300 x 210 mm.

Grado de protección IP66.

Equipada con los accesorios para fijación a un polo de diámetro 36 ÷ 52 mm.

Preparada para el suministro de panel fotovoltaico

Incluye: registrador de datos HD32MT.1, controlador de carga solar, bloques de terminales de distribución de alimentación y conectores para la conexión de sensores externos.

CD3233: Caja para exterior con sistema de adquisición de estaciones meteorológicas.
Material: poliéster reforzado con fibra de vidrio, en caliente. Pantalla para proteger la caja de la radiación solar, de aluminio anodizado con lacado a polvo.

Color blanco.

Cerrado con llave.

Dimensiones: 415 x 310 x 170 mm.

Grado de protección: IP66.

Equipada con los accesorios para el montaje en un poste de diámetro 36 ÷ 52 mm en acero Inox.

Preparada para el suministro de la red 100 ÷ 240Vdc

CD3234: Caja para exterior con sistema de adquisición de estaciones meteorológicas.
Material: poliéster reforzado con fibra de vidrio, en caliente.

Pantalla para proteger la caja de la radiacion solar, de aluminio anodizado con lacado a polvo.
