AN601/AN601A

AN601 (Con certificado de calibración)

AN601A (Sin certificado de calibración)

TERMO-ANEMÓMETRODE HILO CALIENTE

FUNCIONES

Selección de unidades (velocidad, temperatura y caudal)Función de retención de lecturaValores mínimo y máximoMedia automáticaCaudal: medida directa con conosAutoapagado ajustableContraste pantalla ajustable

CARACTERÍSTICAS TÉCNICAS

Elementos de medición

Hilo caliente:

Termo resisténcia de coeficiente de temperatura negativa.

Temperatura ambientembiente:

Pt100 1/3 DIN

Pantalla2 líneas, tecnología LCD. Tamaño 50 x 34.9 mm

1 línea de 5 dígitos con 7 segmentos (valores)

1 línea con 5 dígitos con 16 segmentos (unidades)

Protección hecha a prueba de golpes con ABS, protección IP54

Cable recubrimiento de metal con 5 teclas

Cable en espiral lg 450 mm, extensible hasta 2,4 m

Conformidad cumple con la normativa electromagnética NF EN61326-1

Alimentación 1 pila Alcalina 9V 6LR61

Temperatura de uso de 0 a 50° C

Temperatura de almacén de -20 a +80° C

Apagado autómatico ajustable de 0 a 120 min

Peso 190g

ESPECIFICACIONES

caudal (hilo caliente)	m/s, fpm, Km/h Unidades de medida	Rango de medida de 0,15 a 3m/s de 3,1 a 30m/s	Precisión* ± 3% de la lectura ± 0,1 m/s ± 3% de la lectura ± 0,1 m/s	Resolución 0,01 m/s 0,1 m/s
caudal (cono)	m3/h, cfm, l/s, m3/h	de 0 a 2.000 m3/h	± 3% de la lectura ± 10 m3/h	1 m3/h
Temperatura ambiente	ºC, ºF	de -20 a +80ºC	± 0,4% de la lectura ± 0,3ºC	0,1ºC

*Todas las exactitudes en este documento indicadas en este documento fueron indicadas en condiciones del laboratorio y se pueden garantizar para las medidas realizadas en las mismas condiciones.

PRINCIPIOS DE FUNCIONAMIENTO

Termo-anemómtero de hilo calienteEl hilo caliente está a una temperatura superior a la del ambiente y estácontinuamente refrigerándose por el aire. La temperatura se mantiene constantepor un circuito de regulación. El calentamiento del hilo es proporcional a lavelocidad de flujo de aire.

Termómetro: Sonda Pt100

Pt100 es una resistencia con un coeficiente de temperaturas positivo que varíasegún la temperatura. A temperatura más alta el valor de la resistencia aumenta. Es decir: para 0°C 100 - para 100°C 138,5.

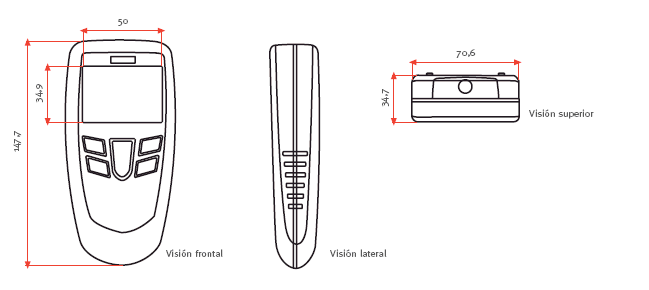

DIMENSIONES

ENTREGADO CON

Sondas de hilo caliente ø 8 mm, lg 300 mm

Certificado de calibración (AN601)

Maleta de transporte

ACCESORIOS

CE 100 Cubierta protectora con imán y sistema de subjación

K 35, 75, 120, 150 Conos caudal (ver hoja de datos)

BNF Spray para limpieza del hilo caliente.

RD 300 Extensión de hilo caliente rectas ø 10

PERIODO DE GARANTÍA

Los instrumentos tienen 1 año de garantía para cualquier defecto de producción (la devolución a nuestro servicio Post-venta se requiere para su valoración).
