AN023, AN023A, AN023E

Anémometro tipo turbina

Características

Este instrumento ha sido desarrollado para la protección de personas y bienes que puedan ser objeto de fuertes vientos. Se compone de dos elementos:

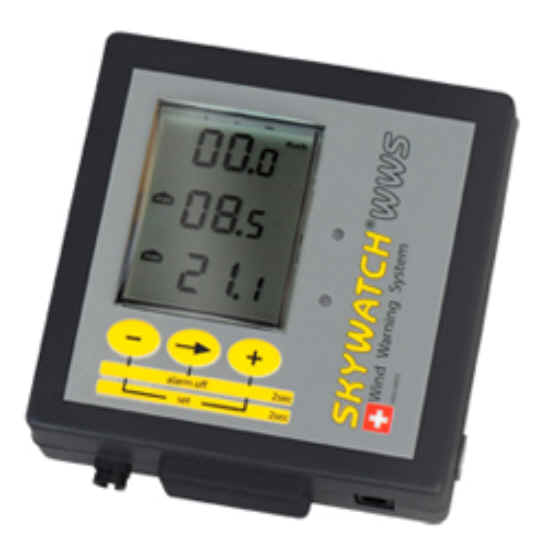

1. Una unidad de visualización del viento con 4 umbrales de alarma programables (2 min y max 2).

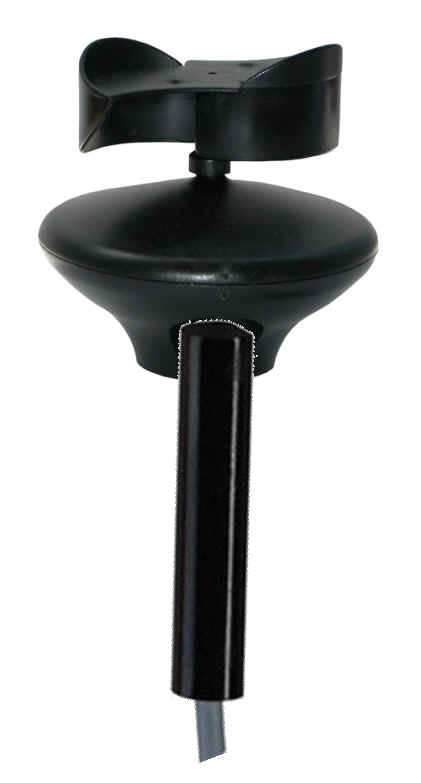

2. Una turbina (sensor de viento) para medir el viento multidireccional en horizontal y vertical también (obstáculo trasero turbolece). La turbina magnéticamente transmite su señal a un transductor situado en el extremo del cable de conexión conectado a la pantalla. Este sistema de transmisión simplifica la instalación.
Desarrollado para la protección de personas y bienes en caso de vientos fuertes, el Skywatch WWS se recomienda especialmente para:
- Los lugares: andamios, grúas, etc
- Edificios públicos: escuelas, campos deportivos, etc
- Deportes y ocio : campings, casas móviles, puertos deportivos, aeropuertos, ascensores, competiciones deportivas, etc.

Cable

El WWS está disponible en 3 versiones:
- AN023 Modelo básico (Kit1: Display cable 15m + turbina)
- AN023E Modelo con relé de alarma externa (Kit2: display con relé para alarma externa y cable espiral 15m)

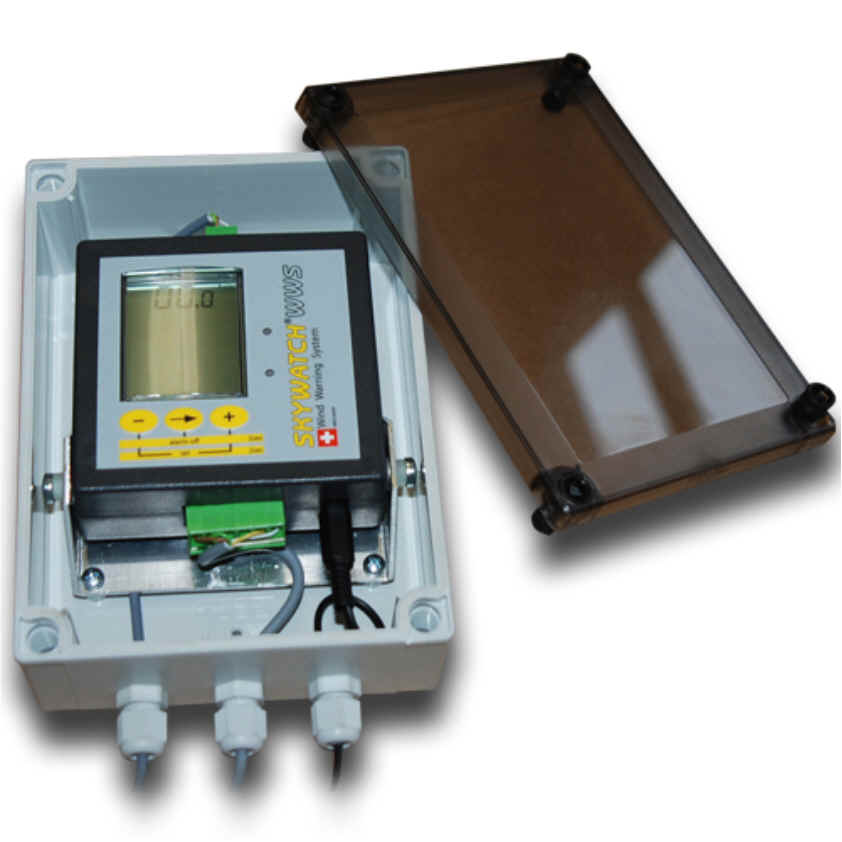

- AN023A Modelo con relé de alarma externo en una caja estanca y fuente de alimentación externa (Kit3: pantalla en una caja sellada con relé para alarma externa y cable helicoidal 15m).
Longitud de cable de hasta 300 metros bajo petición.

Especificaciones técnicas
Viento
Unidades: km / h, mph, m / s, mph, fps y nudos
Resolución: 0,1 unidad
Ciclo de medición: cada segundo,
Precisión: + / - 3% plano horizontal
Rango de medición: de 5 a 255 kmh
Alarmas: 2 min y 2 max
Dimensiones : 95x95 mm equipo sin turbina
Peso: 223 gramos

El SKYWATCH WWS funciona gracias a 2 pilas de 1,5 V LR6/AA/AM3 (autonomía de más de 2 años) y también con una alimentación externa de 6 a 30 VDC (toma de mechero, alimentación de sector, etc.). Cuando se conecta un adaptador AC-DC, las pilas se desconectan. En caso de corte de corriente, las pilas toman automáticamente el relevo.

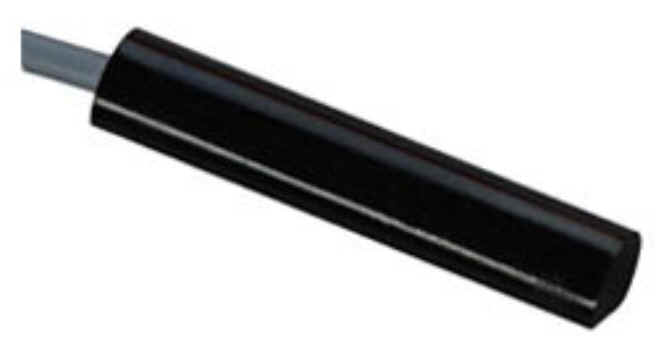

La turbina transmite magnéticamente su señal a un transductor que se encuentra en el extremo del cable de enlace conectado con la visualización. Este sistema de transmisión simplifica la instalación.

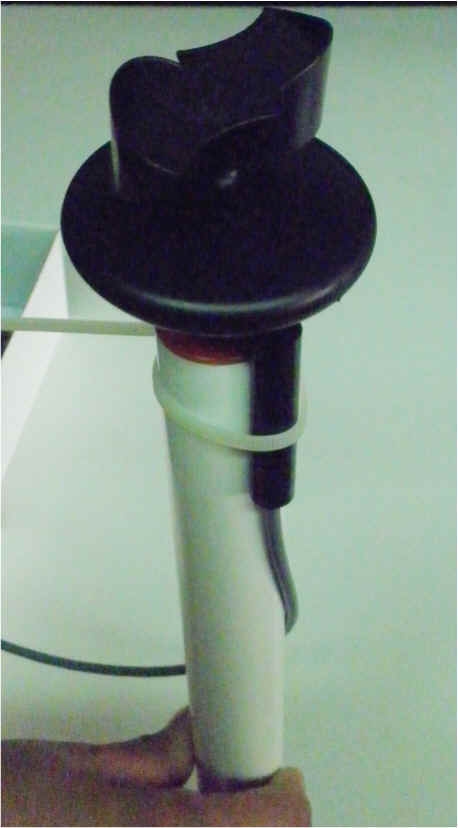

Modo de colocación del cable al anemómetro por contacto Coloque el transductor del extremo del cable próximo a la hélice y preferentemente perpendicular a su eje de rotación.			Caja de protección opcional con un AN023A mas Pantalla con relé de alarma externo opcional.
