SN015
Sonómetro integrador clase 1 ampliable a Analizador de espectro por tercio de octava


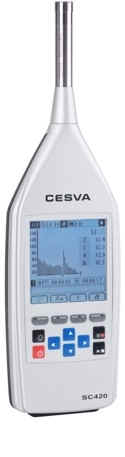

El sonómetro SN015 es un sonómetro integrador- promediador de precisión Clase 1. Puede funcionar como sonómetro o, si se activa la opción, como analizador de espectro por bandas de tercio de octava.

El sonómetro SN015 destaca por su potencia, versatilidad, ergonomía y sus altas prestaciones ya desde su configuración inicial como sonómetro integrador clase 1 según UNE-EN 61672 y conforme a la Orden ITC/2845/2007.
Gracias a su plataforma modular el sonómetro SN015 puede ampliarse con opciones avanzadas de medición como el análisis espectral por tercio de octava, análisis FFT o la medición de tiempo de reverberación.
El sonómetro SN015 graba audio con pregrabación y comentarios de voz, memoria extraíble con tarjetas microSD, automatismos de inicio y parada de medición y grabación de audio por tiempo y nivel. Además ha sido diseñado con la TECNOLOGÍA ON & PLAY (enciende y mide) pensada para ofrecer una experiencia de usuario sencilla y agradable desde el primer instante.
Metrología Legal
Tabla de normas españolas
UNE-EN 61672-1:2005 Sonómetro clase 1
UNE-EN 61260:1997 /A1:2002 Filtros clase 1

Tabla de normas internacionales
IEC 61672-1:2002 Sonómetro clase 1
IEC 61260:1995 /A1:2001 Filtros clase 1
OIML R 58:1998 Sonómetro clase 1
OIML R 88:1998 Sonómetro integrador clase 1
ANSI S1.4-1983(R2006) /ANSI S1.4a-1985(R2006) Sonómetro clase 1
ANSI S1.43-1997(R2007) Sonómetro integrador clase 1
ANSI S1.11-2004(R2009) Filtros clase 1
EN 61260:1995 /A1:2001 Filtros clase 1
EN 61672-1:2003 Sonómetro clase 1
CE Cumple la directiva de baja tensión 73/23/CEE y la directiva CEM 89/336/CEE modificada por 93/68/CEE.
APLICACIONES PARA SN015
-Medición de funciones ambientales con evaluación simultanea de tonalidad, impulsividad y baja frecuencia* (Ley del ruido RD 1367/2007, ISO 1996-2 ANEXO C: Método de referencia para verificar la presencia de tonos audibles)

- Medición de aislamiento acústico por tercio de octava a ruido aéreo, fachadas e impacto* (ISO 140, ISO 717, CTE DB-HR)

- Evaluación del tiempo de reverberación por los métodos del ruido interrumpido y de la respuesta impulsiva integrada con parámetros de calidad de la caída* (ISO 3382-1/-2)

- Medición de potencia acústica, análisis de ruido industrial de maquinaria (desarrollo de producto y control de calidad) y de equipos técnicos en edificación* (ISO 3744, ISO 16032)

-Evaluación de higiene industrial* (RD 286/2006,2003/10/CE)
Características
· Ampliable con modos de medición avanzados (ver Módulos de ampliación)
· Memoria extraíble con TARJETAS microSD
· Grabación de AUDIO calidad escucha con pregrabación y comentarios de voz
· AUTOMATISMOS por tiempo, nivel DEN y entrada externa:

1)Inicio y Parada de grabación automáticos


2)Grabación de audio automática con pregrabación
· MARCAS: manuales (teclado) y entrada externa
· Borrado hacia atrás (BACKERASE)
· Conectividad USB y BLUETOOTH® incorporado
· ZOOM automático de visualización
· Sistema de ficheros optimizado para Big Data
· Histórico de cambios de sensibilidad y de fecha y hora
· Menú por iconos, sin idiomas
· Preparado para monitorización ambiental:

1)Autoencendido con inicio automático de medición

2)Descarga mientras mide
· Selector de corrección de campo sonoro: libre o difuso
· Cumple con METROLOGIA LEGAL


Medición de aislamientos

Mediciones ambientales

Higiene Industrial

Medición de ruido de instalaciones de climatización (HVAC)

Medición de actividades de vecindaje y ocio

Medición de potencia acústica (maquinaria)

Instalación de sistemas audiovisuales
Módulos de ampliación para SN015





SN015A   SN015B SN015E
Módulo * PREVENCIÓN LABORAL SN015A Medición de la exposición al ruido según R.D. 286/2006 Módulo * FILTROS DE 1/1 OCTAVA SN015B Análisis por filtros de octava de 16 Hz a 16 kHz más funciones globales y curvas NC y NR  Módulo * ANÁLISIS FFT SN015E Análisis FFT de 10.000 líneas de 0 a 20.000 Hz (2 Hz/línea)
SN015C SN015D SN015F

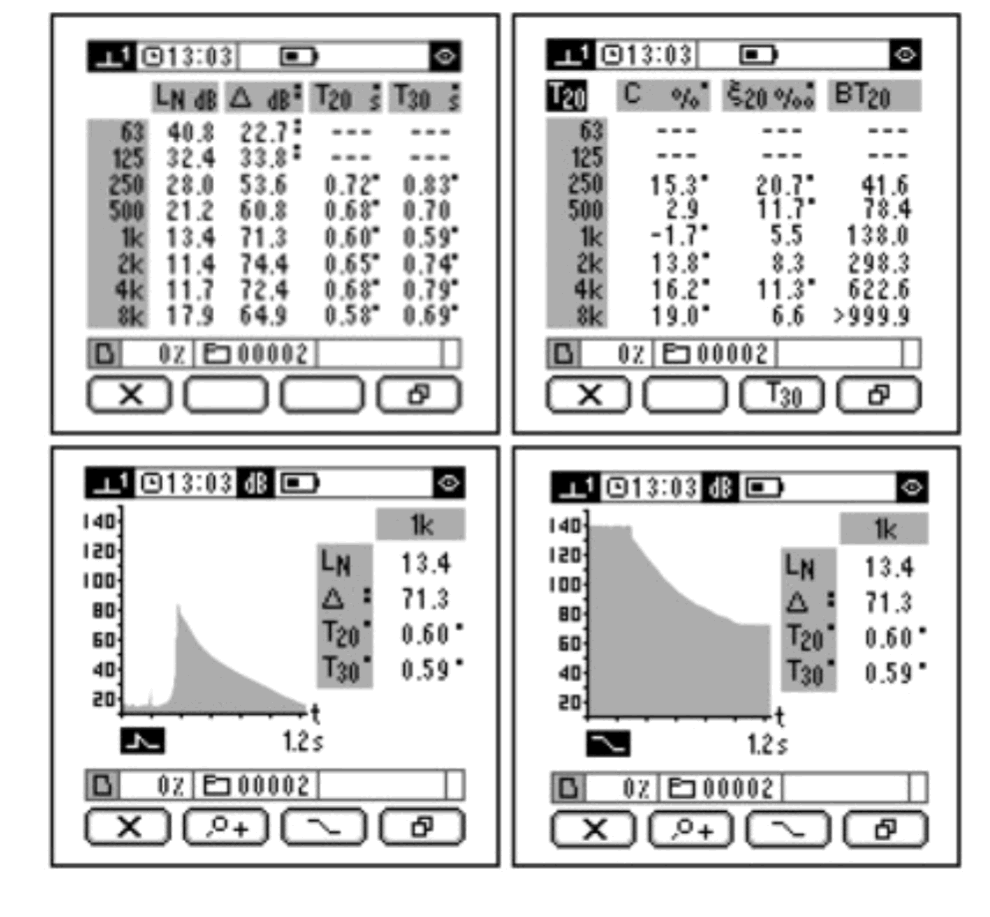

Módulo * FILTROS DE 1/3 OCTAVA SN015C Análisis por filtros de tercio de octava de 10 Hz a 20 kHz más funciones globales  Módulo * TIEMPO DE REVERBERACIÓN SN015D Medición del tiempo de reverberación por bandas de 1/1 y 1/3 de octava por los métodos de corte de fuente y de la respuesta impulsiva integrada. Incluye parámetros de calidad C,x y BT  Módulo * GRABACIÓN DE AUDIO
CALIDAD ANÁLISIS
SN015F Grabación de ficheros de audio tipo WAV (sin compresión), resolución de 24 bits, frecuencia de muestreo de 48 kHz y ganancia constante para análisis posterior
ESPECIFICACIONES TÉCNICAS

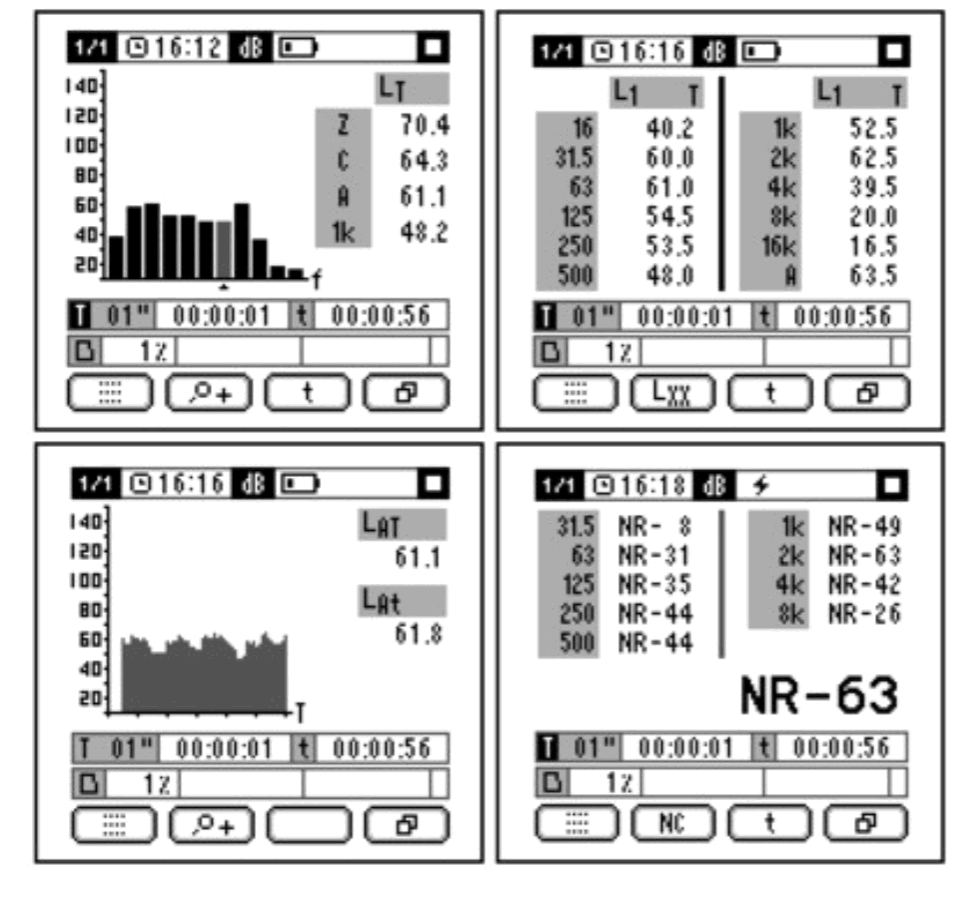

FILTROS DE BANDA DE OCTAVA (Opcional)
Filtros de banda de octava clase 1 según IEC 61260
con frecuencia central 16, 31’5, 63, 125, 250, 500, 1000 (1k),
2000 (2k), 4000 (4k), 8000 (8k) y 16000 (16k) Hz.

FILTROS DE BANDA DE TERCIO DE OCTAVA (Opcional)
Filtros de banda de tercio de octava clase 1 según IEC 61260
con frecuencia central 10, 12’5, 16, 20, 25, 31’5, 40, 50, 63, 80,
100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000 (1k), 1250
1.25k), 1600 (1.6k), 2000 (2k), 2500 (2.5k), 3150 (3.15k), 4000
4k), 5000 (5k), 6300 (6.3k), 8000 (8k), 10000 (10k), 12500
12.5k), 16000 (16k) y 20000 (20k) Hz.

TIEMPO DE REVERBERACIÓN (Opcional)

MEDIDA DE LA CURVA DE CAÍDA Y LA RESPUESTA IMPULSIVA:
A partir de niveles equivalentes (promediado lineal) con tiempo de integración sucesivo de 10 ms durante 6 s.

OBTENCIÓN DE LA CURVA DE CAÍDA A PARTIR DE LA RESPUESTA IMPULSIVA:
Método de integración inversa de Schroeder.

ESTIMACIÓN DE LA PENDIENTE DE LA CURVA DE CAÍDA:
Automáticamente a partir de la regresión lineal por mínimos cuadrados de ésta.

INDICADORES DE CALIDAD:
Parámetro de no linealidad x, curvatura C y producto B·T para cada banda de frecuencia.

TRANSFORMADA DE FOURIER FFT (Opcional)
VENTANA TEMPORAL Hanning
Nº DE LÍNEAS: 10.000
RESOLUCIÓN DE ANÁLISIS: 2 Hz
DETECTOR: Nivel equivalente
PONDERACIÓN FRECUENCIAL: A y Z

GRABACIÓN DE AUDIO CALIDAD ANÁLISIS (Opcional)
FORMATO: Fichero WAV
CALIDAD ANÁLISIS:
RESOLUCIÓN: 24 bits
FRECUENCIA DE MUESTREO: 48 kHz
GANANCIA: Óptima y constante durante toda la grabación

PONDERACIÓN FRECUENCIAL
PONDERACIONES DISPONIBLES: A, C y Z
CLASE SEGÚN IEC 61672: clase 1

PONDERACIÓN TEMPORAL
PONDERACIONES DISPONIBLES: F, S y I
CLASE SEGÚN IEC 61672: clase 1

FUNCIONES
FUNCIONES DISPONIBLES: ver tablas para cada modo
RESOLUCIÓN 0,1 dB

DETECTOR DE PICO
TIEMPO DE SUBIDA: < 75 µs

CRITERIOS AMBIENTALES
INFLUENCIA DE LA PRESIÓN ESTÁTICA:
MARGEN DE FUNCIONAMIENTO ERROR MÁXIMO
(a 1 kHz y 94 dB o 104 dB)
de 65 a menos de 85 kPa: 0,9 dB
de 85 a 108 kPa: 0,4 dB
INFLUENCIA DE LA TEMPERATURA:
MARGEN DE FUNCIONAMIENTO ERROR MÁXIMO
de -10 a +50 °C: 0,5 dB
INFLUENCIA DE LA HUMEDAD:
MARGEN DE FUNCIONAMIENTO ERROR MÁXIMO
(en ausencia de condensación) (a 40°C y 1 kHz)
de 25 a 90 %: 0,5 dB

ENTRADAS Y SALIDAS
RANURA PARA TARJETA DE MEMORIA microSD:
TIPO DE TARJETAS: microSD (formato FAT32 o FAT16)
CAPACIDAD RECOMENDADA: 8 GB
CLASE MÍNIMA: 4
COMUNICACIÓN USB:
TIPO: Digital cumple con USB rev. 2.0.
CONECTOR: USB Micro-B
CABLE DE CONEXIÓN: CN400 de 0,5 m de longitud
COMUNICACIÓN INALÁMBRICA:
TIPO: Bluetooth ® clase 1
FRECUENCIA DE TRANSMISIÓN: 2402 a 2480 Ghz
ALCANCE: 50 m
COMUNICACIÓN SERIE RS-232, SALIDA AC, SALIDA
DIGITAL Y ENTRADA DIGITAL:
DISPONIBLE A TRAVÉS DE: Cable multiconector Cn420

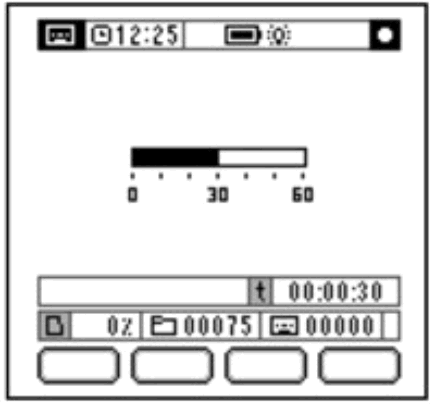

GRABACIÓN DE AUDIO CALIDAD ESCUCHA Y NOTAS DE VOZ
FORMATO: Fichero WAV
CALIDAD ESCUCHA:
RESOLUCIÓN: 16 bits
FRECUENCIA DE MUESTREO: 24 kHz
GANANCIA: Automática

ALIMENTACIÓN
PILAS:
TIPO: 2 pilas alcalinas de 1,5 V tamaño AA(LR6)
DURACIÓN TÍPICA: 8:45 horas
ALIMENTACIÓN EXTERNA: Am300
MARGEN DE ENTRADA DE TENSIÓN: 4,25 a 5,25 VDC
CORRIENTE MÍNIMA: 250 mA
Para alimentar el SN015 desde una red de corriente alterna
pública se recomienda el uso del alimentador de red Am300 y
cable Cn400.

DIMENSIONES Y PESO
DIMENSIONES: 292 x 85 x 25 mm
PESO: con pilas 330 g sin pilas 280 g

MÓDULOS RECOMENDADOS SEGÚN LA APLICACIÓN REQUERIDA
Inicialmente, el SN015 se comercializa como sonómetro (solo modo sonómetro) o como analizador (SN015+ SN015B Filtros de 1/1 octava + SN015C Filtros de 1/3 octava)

El SN015 puede utilizarse en infinidad de aplicaciones. En muchas de ellas es necesaria la incorporación módulos opcionales, para dotar al SN015 de características de medición específicas. A continuación se detalla para las aplicaciones más habituales, la opción inicial del SN015 y los módulos opcionales recomendados:





APLICACIONES  SN015  MÓDULOS OPCIONALES A INCLUIR
EVALUACIÓN DE RUIDO AMBIENTAL
RD 1367/2007 		 SN015 ninguno
MEDICIÓN DE AISLAMIENTO
ACÚSTICO ISO 140 CTE 		 SN015  Módulo * SN015D TIEMPO DE REVERBERACIÓN
MEDICIÓN DE RUIDO LABORAL
RD 286/2006 		 SN015  Módulo* SN015A PREVENCIÓN LABORAL
DETECCIÓN DE TONOS
AUDIBLES ISO 1996-2 MÉTODO
SIMPLIFICADO (Anexo D) y MÉTODO
DE REFERENCIA (Anexo C) 		 SN015  Módulo * SN015E ANÁLISIS FFT
DETERMINACIÓN DE LOS NIVELES
DE POTENCIA ACÚSTICA MÉTODO
DE INGENIERÍA CAMPO LIBRE
SOBRE UN PLANO REFLECTANTE
ISO 3744. 		 SN015  Módulo *SN015D TIEMPO DE REVERBERACIÓN
ADQUISICIÓN DE SEÑAL DE RUIDO
DE MAQUINARIA PARA ANÁLISIS CON
SOFTWARE DE POST-PROCESADO 		 SN015  Módulo * SN015F GRABACIÓN DE AUDIO
CALIDAD ANÁLISIS
