PV011 MANUAL DE USUARIO

1. Funciones

Transmisión de la temperatura exterior y cantidad de lluvia (433 MHz) con un alcance de hasta 30 metros (campo libre) con tendencia de la temperatura
Sensor de lluvia con alarme
Indicación del índice de pluviosidad durante la última hora, las últimas 24 horas y la última precipitación con especificación de la fecha y la hora de la memorización.
Representación gráfica y valores antiguos de las últimas 7 días, semanas y meses
Temperatura interior
Temperaturas máximas y mínimas
Alarma de temperatura programable
Reloj con calendario
Estación base montaje de pared o sobremesa
Instalación fácil por no precisarse cables
Es importante para el jardín, la agricultura e interesante para todos aquellos que desean saber algo más de la naturaleza

2. Componentes

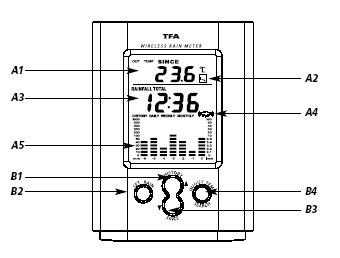

2.1 Estación básica (receptor) Fig. 1

Pantalla LCD

A1: Temperatura exterior A2: Indicación de tendencia A3: Reloj A4: Sensor de lluvia A5: Representación gráfica de la cantidad de lluvia

Teclas

B1: Tecla " HISTORY"
B2: Tecla "SET/RAIN"
B3: Tecla " SINCE"
B4: Tecla "IN/OUT TEMP/SEARCH"
B5: Tecla "ALERT"
B6: Tecla "MAX/MIN"
B7: Tecla "RESET"

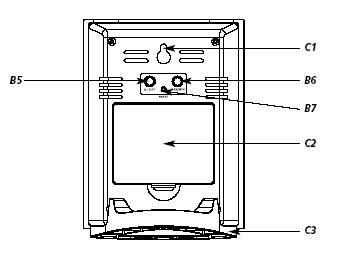

Cuerpo

C1: Colgador para pared C2: Compartimiento de las pilas C3: Soporte (desmontable)

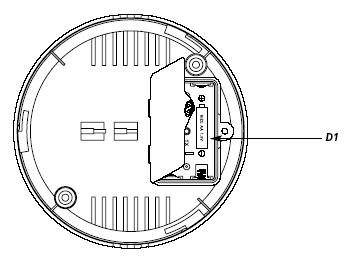

2.2. Emisor Fig. 2

D1: Compartimiento de las pilas

3. Puesta en marcha

3.1 Introducir las pilas

Introduzca las pilas adjuntas (3x 1,5V AA) en la estación básica. Compruebe que la polaridad sea la correcta al introducir las pilas.

3.2 Ajuste de la hora y calendario

Después de colocar las pilas o si mantiene pulsada la tecla "SET" durante 3 segundos, la indicación "24 h" empieza a parpadear y puede seleccionar el sistema de horario de 12 o de 24 horas con la tecla "" y "". Con la tecla "SET" puede cambiar sucesivamente al ajuste de las horas, los minutos, los segundos, el año, D/M o M/D, el mes, la fecha, mm/inch, °C/°F y la alarma del sensor de lluvia activada o desactivada.
Después de ajustar el año, con la tecla "" y "" puede seleccionar si desea que se visualice primero el día y después el mes (fecha europea) o primero el mes y después el día (fecha americana).

3.3 Recepción del emisor exterior

Abra el compartimiento de las pilas del emisor con un destornillador e inserte las pilas (2 x 1,5 V AA), +/- con la polaridad tal como viene representada.
Después del ajuste de la hora el emisor inicia automáticamente la transmisión de los valores de temperatura. El símbolo parpadea si la recepción es satisfactoria. Si no se reciben los datos exteriores aparece "- -" en la pantalla. Compruebe las pilas y inicie un nuevo intento. Elimine las posibles fuentes de interferencia.
También puede comenzar la inicialización manualmente. Mantenga pulsada la tecla "SEARCH" a la estación básica durante tres segundos.
Después de poner en marcha correctamente el emisor exterior, atornille de nuevo con cuidado la tapa de las pilas.

4. Manejo

Importante: Durante la recepción de la señal de radio de la temperatura no pueden manejarse las teclas.
Durante el manejo se confirman todas las entradas correctas con un breve pitido.
El aparato sale automáticamente del modo de ajuste si no se pulsa ninguna tecla durante más de 15 segundos.
Si mantiene pulsada la tecla "" y "" en el modo de ajuste, se modificará rápidamente.

4.1 Pluviómetro

4.1.1 Alarma del sensor de lluvia

La alarma sonará durante 2 minutos y el símbolo parpadeará si comienza a llover. Desconecte la alarma pulsando cualquier tecla. El símbolo deja de parpadear 30 minutos después de haber cesado la lluvia.
Active o desactive la alarma acústica en el modo de ajuste (véase el punto 3.2) "AL ON AL OF".
Si ha sido activada la alarma acústica, aparecerá representado el símbolo en el display.

4.1.2 Indicación de la fecha

• Pulsando la tecla "SET/RAIN" puede llamar la fecha.

4.1.3 Indicación del índice de pluviosidad

Pulsando nuevamente la tecla "SET/RAIN" pueden ser indicadas las siguientes informaciones:
Índice total de pluviosidad (TOTAL) tras la última reposición al estado inicial. Para borrar la memoria mantenga pulsada la tecla "SET/RAIN" durante 3 segundos.
Índice pluvial de la última hora (1H), actualización cada 10 minutos.
Índice pluvial de las últimas 24 horas (24 H), actualización cada hora.
Índice pluvial de la última precipitación , reposición automática al estado inicial 30 minutos después de haber cesado la lluvia.

4.1.4 Especificación de la fecha y la hora de la memorización

Pulsando repetidamente la tecla "SINCE" se indica la hora, la fecha y el año de la memorización de cada valor.

4.1.5 Representación gráfica y valores antiguos

Pulsando la tecla "HISTORY" puede llamar consecutivamente la representación gráfica de los índices pluviales de los últimos 7 días (DAILY), semanas (WEEKLY) y meses (MONTHLY).
Si mantiene pulsada la tecla "HISTORY", será indicada la fecha actual (día, semana o mes actual=0). Pulsando la tecla "HISTORY" nuevamente podrán ser visualizados consecutivamente los valores individuales (de 1 a 6).
Manteniendo pulsadas las teclas "HISTORY" y "SINCE" al mismo tiempo durante 3 segundos se borrará la memoria total.

4.2 Termómetro

4.2.1 Temperatura interior/exterior

Pulsando la tecla "IN/OUT TEMP/SEARCH" puede llamar la temperatura interior (INTEMP) o exterior (OUT TEMP).

4.2.2 Flecha de tendencia

• La flecha de tendencia le indica si la temperatura exterior actualmente asciende, desciende o se mantiene estable.

4.2.3 Función máximo/mínimo

Pulsando la tecla "MAX/MIN" puede llamar consecutivamente la temperatura máxima (MAX) y minima (MIN) de la temperatura interior y del emisor exterior.
Si mantiene pulsada la tecla "MAX/MIN" durante

4.2.4 Alarma para la temperatura

Pulse la tecla "ALERT" para activar o desactivar la función de alarma de temperatura (aparece con la alarma de temperatura activada en la pantalla).
Pulse la tecla "ALERT" durante tres segundos para acceder al modo de ajuste. La indicación de temperatura interior empieza a parpadear. Con la tecla"" y "" . seleccione la temperatura interior o exterior y el canal deseado. Confirme con la tecla "ALERT". Puede ajustar ahora el valor de alarma superior (la flecha arriba parpadea) con las teclas "" y "" . Confirme el valor con la tecla "ALERT" y accederá directamente al ajuste del valor de alarma inferior (la flecha abajo parpadea).
Si se supera o no se alcanza el valor de alarma ajustado, suena un pitido durante 5 segundos en la estación básica y la indicación de temperatura exterior empieza a parpadear. El tono de alarma suena cada minuto durante 5 segundos, mientras el valor límite se supere o no se alcance todavía (máximo 5 veces) o hasta que se pulse la tecla "ALERT".
Atención: Si la temperatura se encuentra de nuevo dentro de los límites de alarma ajustados, la pantalla deja de parpadear.

5. Instalación de la estación básica y del emisor

Coloque el emisor de modo fijo sobre una superficie plana y dentro de lo posible en un espacio libre. Evite la proximidad a los árboles y otras cubriciones que puedan influir negativamente sobre una medición correcta de la lluvia.
Instale la estación básica en el salón. Evite la proximidad a otros aparatos eléctricos (televisores, ordenadores, radioteléfonos) y objetos metálicos macizos.
Compruebe si se produce la transmisión de los valores de medición del emisor en el lugar de instalación deseado para la estación básica (alcance en campo libre 30 metros aprox., con paredes macizas, especialmente con piezas metálicas puede reducirse considerablemente el alcance del emisor.
Si procede, busque un nuevo lugar de instalación para el emisor y/o receptor.

6. Cambio de las pilas

Si la pila del sensor está muy baja, aparece el símbolo de pila en la pantalla.
Utilice pilas alcalinas. Asegúrese de que las pilas se coloquen con la polaridad correcta. Las pilas bajas deben cambiarse lo antes posible, para evitar fugas.

Atención:
El aparato y las baterías usadas no deben ser depositadas con los residuos normales de la casa. Por favor deposítelas en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacional o local.

7. Observaciones

Lea las instrucciones de uso antes de utilizar el aparato.
Con el fin de ahorrar energía existe la posibilidad de desconectar el aparato base. Manteniendo pulsadas las teclas "RAIN" y "SEARCH" al mismo tiempo durante aprox. 3 segundos.
Pulse la tecla "RESET" usando un objeto con punta, si la estación no funciona correctamente.
Mantenga el aparato alejado de otros aparatos electrónicos y piezas metálicas grandes.
Evite las temperaturas extremas, sacudidas e influencias meteorológicas directas.

8. Descargo de responsabilidad

Este aparato no es un juguete. Consérvelo fuera del alcance de los niños.
Este aparato no es indicado para fines médicos ni para información pública, sino que está destinado para uso privado.
El trato inadecuado o la apertura no autorizada del aparato causará la pérdida de la garantía.
Estas instrucciones o resúmenes de las mismas no pueden ser publicados sin la autorización de la TFA Dostmann.

9. Datos técnicos

Gamas de medición:
Temperatura interior: -10…+50°C (14…+122°F)
Temperatura exterior: -50…+70°C (-58…+158°F)
Pluviosidad: 0…9999 mm (0…999.9 inch)

Pilas: 3 x 1,5 V AA estación básica 2 x 1,5 V AA emisor (pilas incluidas)
