LX102

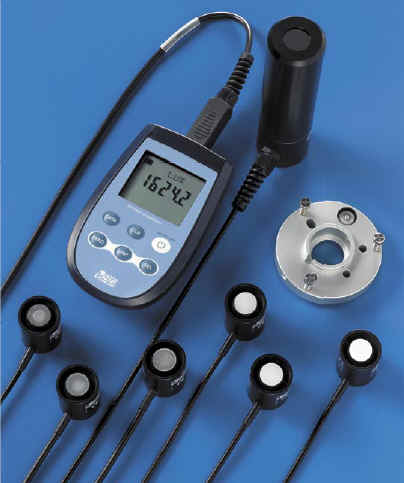

FOTO-RADIOMETRO HD2302.0

El HD2302.0 es un instrumentos portátil con visualizador LCD de grandes dimensiones. Mide la iluminancia, luminancia, PAR e irradiancia (en las regiones espectrales VIS-NIR, UVA, UVB y UVC) o en la medida de la irradiancia eficaz según la curva de acción UV).

Las sondas disponen de un módulo de reconocimiento automático SICRAM: además del reconocimiento, la selección de la unidad de medida se efectúa automáticamente. Han memorizado en su interior los datos de calibración de fábrica. La función Max, Min y Avg calcula los valores máximo, mínimo y medio. Otras funciones son: medida relativa REL, función HOLD y apagado automático excluible.



Los instrumentos disponen de un grado de protección IP67.

DATOS TECNICOS DE LOS INSTRUMENTOS

Instrumento

Dimensiones (Largo x Ancho x Alto)

140x88x38mm
Peso160g (incluidas las baterías)
MaterialesABS
Visualizador2x41⁄2 cifras más símbolos - 52x42mm
Área visible52X42mm

Condiciones operativas
Temperatura operativa-5 … 50°C
Temperatura de almacén-25 … 65°C
Humedad relativa de trabajo0… 90% HR sin condensación
Grado de protecciónIP67

Alimentación
Baterías3 baterías 1.5V tipo AA
Autonomía200 horas con baterías alcalinas de 1800mAh
Corriente absorbida con instrumento apagado20μA

Unidad de medidalux - fcd - μmol/m2*s - cd/m2 - W/m2 - μW/cm2

Conexiones
Ingreso módulo para sondasConector 8 polos macho DIN45326

Sonda de medida de la ILUMINANCIA LP 471 PHOT- LX101C

Rango de medida (lux)

0.01... 199.99

... 1999.9

... 19999

... 199.99*103

Resolución ( lux ):

0.01

0.1

1

0.01*103

Campo espectral:

de acuerdo con la curva fotópica estándar V(X)

a (coeficiente de temp.) f6 (T)

<0.05%K

Incertidumbre de calibración

<4%

f'1 (de acuerdo con respuesta fotópica V(X)):

<8%

f2 (respuesta como ley del coseno):

<3%

f3 (linealidad):

<1%

f4 (error en la lectura del instrumento):

<0.5%

f5 (desgaste):

<0.5%

Clase

C

Deriva a un año:

<1%

Temperatura de trabajo:

0...50°C

Norma de referencia:

CIE n°69 - UNI11142



Sonda de medida de la LUMINANCIA LP 471 LUM 2- LX101D

Rango de medida (cd/m2):

0.1... 1999.9

... 19999

... 199.99*103

... 1999.9*103

Resolución (cd/m2):

0.1

1

0.01*103

0.1*103

Ángulo de campo:

2°

Campo espectral:

de acuerdo con la curva fotópica estándar V(X)

a (coeficiente de temp.) f6 (T)

<0.05%K

Incertidumbre de calibración:

<5%

f1 (de acuerdo con respuesta fotópica V(X)):

<8%

f3 (linealidad):

<1%

f4 (error en la lectura del instrumento):

<0.5%

f5 (desgaste):

<0.5%

Clase

C

Deriva a un año:

<1%

Temperatura de trabajo:

0...50°C

Norma de referencia:

CIE n°69 - UNI11142

Sonda cuanto-radiométrica para medir el flujo de los fotones en el campo de la  clorofila PAR LP 471 PAR- LX101E

Rango de medida(,umol/m2s):

0.01... 199.99

200.0... 1999.9

2000... 10000

Resolución (,umol/m2s):

0.01

0.1

1

Campo espectral:

400nm...700nm

Incertidumbre de calibración:

<5%

f'1 (respuesta como ley del coseno):

<6%

f3 (linealidad):

<1%

f4 (error en la lectura del instrumento):

±1digit

f5 (desgaste):

<0.5%

Deriva a un año:

<1%

Temperatura de trabajo:

0...50°C



Sonda de medida de la IRRADIANCIA LP 471 UVA- LX101F

Rango de medida (W/m2):

0.1*10-3… 999.9*10-3

1.000... 19.999

20.00... 199.99

200.0... 1999.9

Resolución (W/m2):

0.1-10-3

0.001

0.01

0.1

Campo espectral:

315nm...400nm (Pico 360nm)

Incertidumbre de calibración:

<5%

f'1 (respuesta como ley del coseno):

<6%

f3 (linealidad):

<1%

f4 (error en la lectura del instrumento):

±1digit

f5 (desgaste):

<0.5%

Deriva a un año:

<2%

Temperatura de trabajo:

0.50°C

Sonda de medida de la IRRADIANCIA LP 471 RAD

Rango de medida (W/m2):

0.1*10-3… 999.9*10-3

1.000... 19.999

20.00... 199.99

200.0... 1999.9

Resolución (W/m2):

0.1-10-3

0.001

0.01

0.1

Campo espectral:

400nm.1050nm

Incertidumbre de calibración:

<5%

f'1 (respuesta como ley del coseno):

<6%

f3 (linealidad):

<1%

f4 (error en la lectura del instrumento):

±1digit

f5 (desgaste):

<0.5%

Deriva a un año:

<1%

Temperatura de trabajo:

0.50°C



Sonda de medida de la IRRADIANCIA LP 471UVB - LX101G

Rango de medida (W/m2):

0.1*10-3… 999.9*10-3

1.000... 19.999

20.00... 199.99

200.0... 1999.9

Resolución (W/m2):

0.1-10-3

0.001

0.01

0.1

Campo espectral:

280nm.. .315nm (Pico 305nm)

Incertidumbre de calibración:

<5%

f'1 (respuesta como ley del coseno):

<6%

f3 (linealidad):

<2%

f4 (error en la lectura del instrumento):

±1digit

f5 (desgaste):

<0.5%

Deriva a un año:

<2%

Temperatura de trabajo:

0.50°C

Sonda de medida de la IRRADIANCIA LP 471UVC - LX101H

Rango de medida (W/m2):

0.1*10-3… 999.9*10-31.000… 19.99920.00… 199.99200.0… 1999.9

Resolución (W/m2):

0.1*10-30.0010.010.1

Campo espectral:

220nm...280nm (Pico 260nm)

Incertidumbre de calibración:

<5%

f'1 (respuesta como ley del coseno):

<6%

f3 (linealidad):

<1%

f4 (error en la lectura del instrumento):

±1digit

f5 (desgaste):

<0.5%

Deriva a un año:

<2%

Temperatura de trabajo:

0...50°C



Sonda de medida LP 471ERY de la IRRADIANCIA TOTAL EFICAZ (W/m2) ponderata según la curva de acción UV (CEI EN 60335-2-27)

Rango de medida (W/m2):

0.1*10-3… 999.9*10-31.000… 19.99920.00… 199.99200.0… 1999.9
Resolución (W/m2):0.1*10-30.0010.010.1
Campo espectral:

Curva de acción UV para la medida del eritema

(250nm…400nm)

Incertidumbre de calibración:<15%
f3 (linealidad):<3%
f4 (error en la lectura del instrumento):±1digit
f5 (desgaste):<0.5%
Deriva a un año:<2%
Temperatura de trabajo:0…50°C
Norma de referencia:CEI EN 60335-2-27

LX101K - LP 471 ERY: Sonda radiométrica para la medida de la IRRADIANCIA TOTAL EFICAZ (Weff /m2) ponderada según la curva de acción UV (CEI EN 60335-2-27), con módulo SICRAM incluido.

Campo espectral 250nm … 400nm,

difusor para la corrección del coseno en cuarzo.

Rango de medida 0.1.10-3Weff /m2…2000 W /m2



LX101Z - LP BL: Soporte de apoyo y nivelación para las sondas.
