S: posiciones: - S1: posición del objeto - S2: posición de la imagen Y: tamaño: - y1: tamaño del objeto - y2: tamaño de la imagen r: radio f: focales El objeto siempre a la izquierda y la luz siempre de izquierda a derecha SISTEMAS ÓPTICOS SIMPLES DIOPTRIO ESFÉRICO ![](FORMUL11.gif) DIOPTRIO PLANO Ecuación fundamental: ![](FORMUL12.gif) Distancias focales: ![](FORMUL13.gif) ESPEJO ESFÉRICO Ecuación fundamental:
![](FORMUL14.gif) Distancias focales: ![](FORMUL15.gif) Aumento lateral: ![](FORMUL16.gif) Aumento angular: ![](FORMUL17.gif) ESPEJO PLANO Ecuación fundamental: s2 = – s1 SISTEMAS ÓPTICOS COMPUESTOS LENTES Ecuación fundamental:
![](FORMUL18.gif) Distancias focales: ![](FORMUL19.gif) Aumento lateral: ![](FORMUL20.gif) Aumento lateral de la combinación de dos lentes: AL= A L1 • AL2 Potencia de una lente:

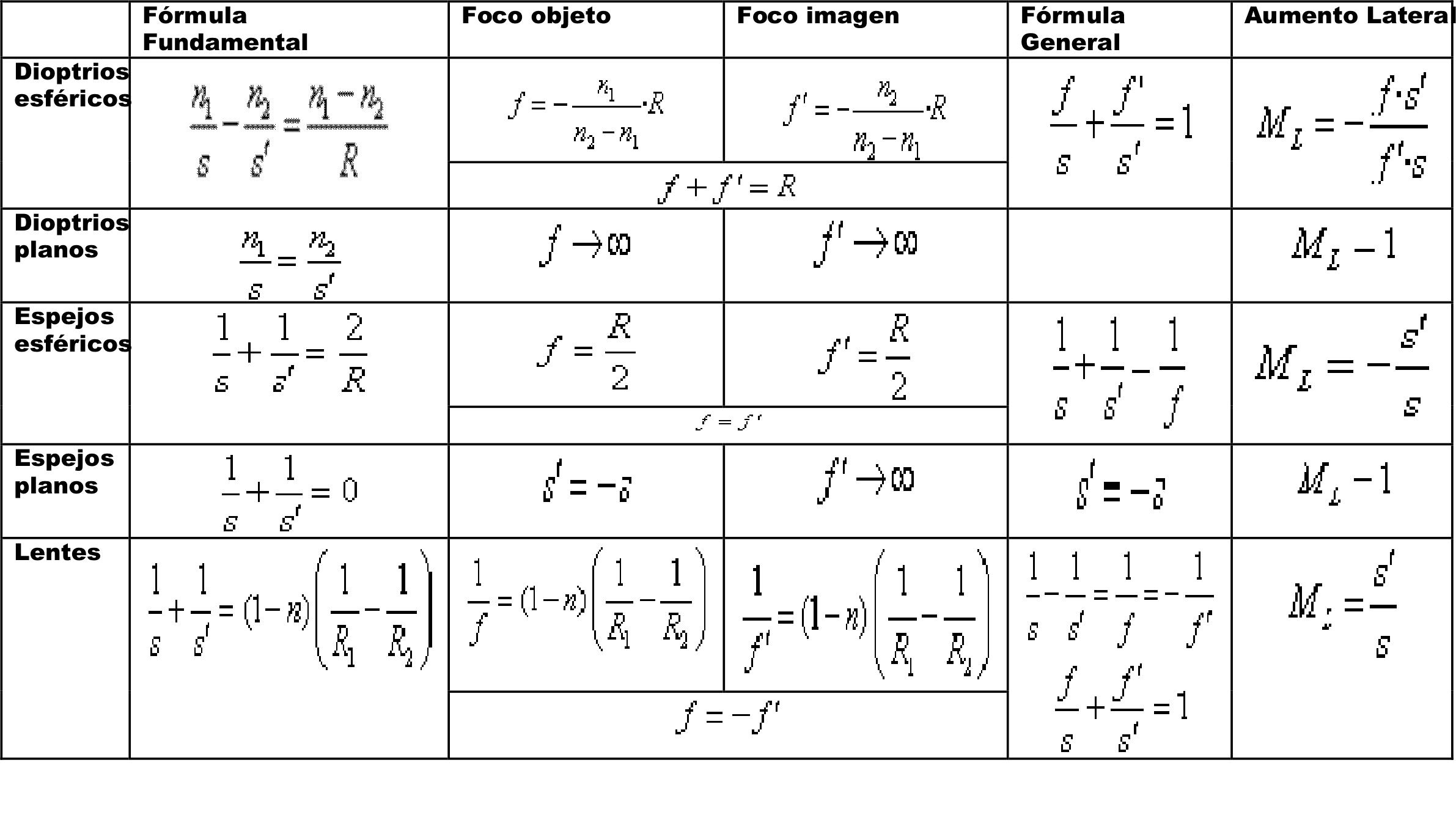

![](FORMUL21.gif) Potencia de la asociación de lentes: ![](FORMUL22.gif) INSTRUMENTOS ÓPTICOS ![](FORMUL23.gif) La forma más rigurosa de deducir la fórmula de las lentes es a partir de la fórmula del dioptrio Resumen de las relaciones más importantes de dioptrios, espejos y lentes. ![](FORMUL24.gif)
|
