Simplifica la verificación con precisión y la máxima velocidad
VERIFICADOR DE INSTALACIONES FOTOVOLTAICAS
VISUALIZACIÓN SIMULTÁNEA DE TODAS LAS MAGNITUDES
CÁLCULO DEL RENDIMIENTO DE LOS PANELES FOTOVOLTAICOS
CÁLCULO DE LA EFICIENCIA DE LA CONVERSIÓN DC/AC
COMPENSACIÓN DE LA TEMPERATURA POR NOCT Y COEF.MEMORIA INTERNA Y PUERTOS RS232 / USB
SOFTWARE PARA EL ANÁLISIS DE LOS DATOS

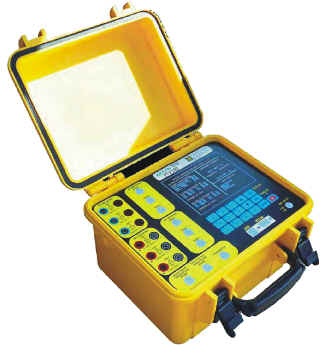

EL INSTRUMENTO
Es un instrumento de medida diseñado para cumplir con los requisitos técnicos durante la instalación, verificación, certificación y mantenimiento de las instalaciones fotovoltaicas.
Este equipo puede medir y visualizar simultáneamente todos los parámetros de una instalación, incluyendo aquellas dotadas con inversor de uno, dos o tres strings independientes.
También calcula el rendimiento de las series de paneles fotovoltaicos y la eficiencia de la conversión DC/AC.
CÓMO UTILIZAR EL EQUIPO
Toda instalación fotovoltaica está compuesta por dos bloques básicos:
- Un generador fotovoltaico de corriente continua, formado por uno o varios strings
independientes que agrupan las series de paneles fotovoltaicos.
- Un elemento inversor que recibe la corriente DC generada por los paneles fotovoltaicos
y la inyecta a la red en forma de corriente AC.
Dispone de hasta tres entradas de tensión VDC y hasta tres entradas de corriente IDC que le permiten la medida simultánea de la potencia que es generada en hasta tres strings independientes.
Según la configuración de la instalación, se requerirá emplear solamente 1, 2 o las 3 entradas del equipo.
PRINCIPALES CARACTERÍSTICAS TÉCNICAS
Carcasa con protección IP67 (abierta IP54)
Pantalla LCD a color 5,7 “(Resolución 320x240)
Medida de las magnitudes ambientales y cálculo de la potencia teórica disponible
Medida de la tensión, corriente y potencia producida por los paneles fotovoltaicos
Medida de la tensión, corriente y potencia inyectada por el inversor
Cálculo del rendimiento de los paneles fotovoltaicos y de la eficiencia de la conversión DC/AC con visualización de los valores y resultados de la medida
Captura simultánea o por separado de las condiciones ambientales, de la generación en los paneles fotovoltaicos y de los valores leídos sobre el inversor
Impresión de los resultados de la medida
Gran capacidad de memoria para el almacenamiento de datos
Alimentación mediante baterías Li-lon 4,5 Ah (autonomía 8h) y alimentador a la red
Puertos de comunicaciones RS232 y USB 2.0 para la gestión de la información mediante PC
Temperatura desde 5° C hasta 40° C
Seguridad eléctrica conforme a IEC 61010-1, CAT IV - 600V, CAT III - 1000V
EMC conforme a EN 61326-1
Dimensiones / peso: 360 x 304 x 194 mm / 3 Kg. aproximadamente
LAS NORMATIVAS EXISTENTES A NIVEL EUROPEO PARA LA EVALUACIÓN DEL RENDIMIENTO EN INSTALACIONES FOTOVOLTAICAS DISPONEN QUE LOS VALORES DEBEN SER OBTENIDOS EN CONDICIONES AMBIENTALES CONSTANTES O MEDIDAS SIMULTÁNEAMENTE.

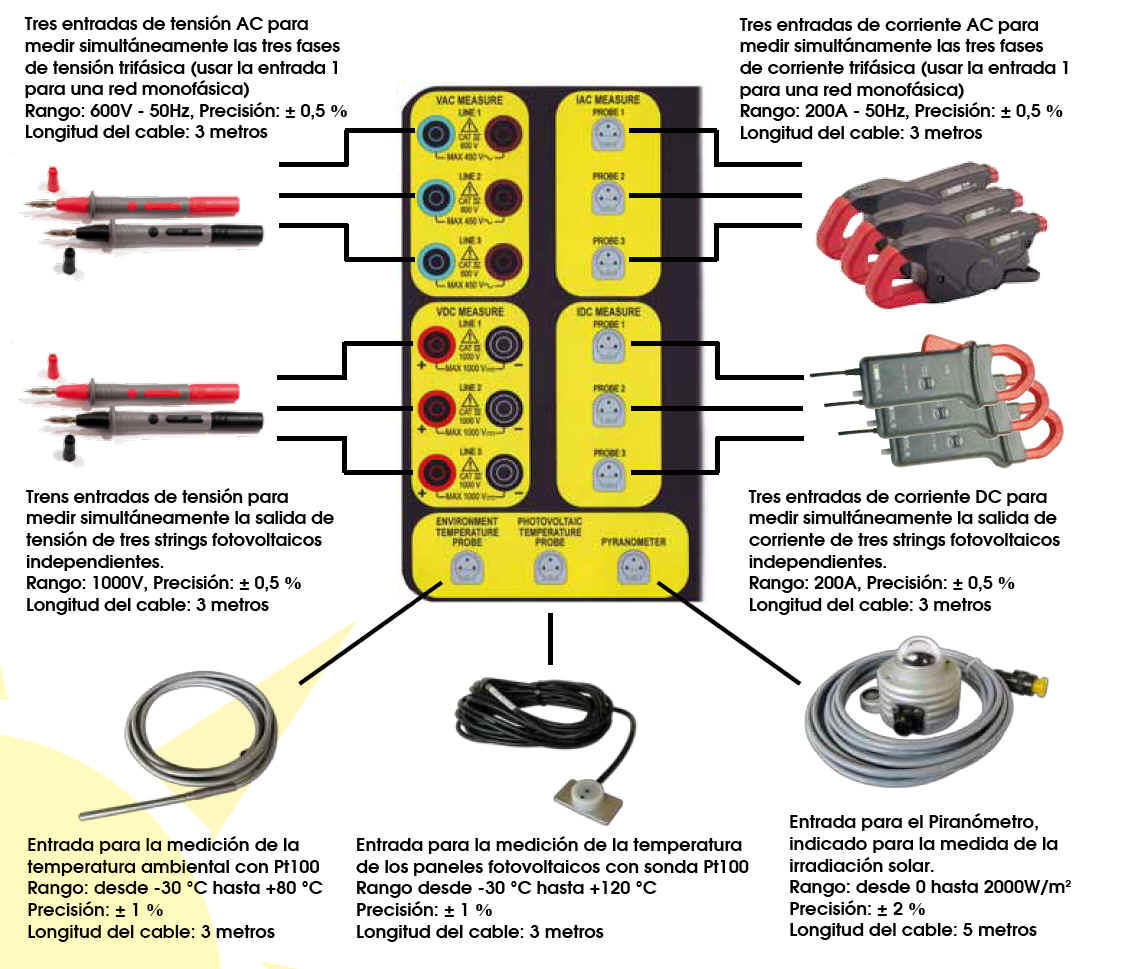

ENTRADAS
MEDIDAS DE POTENCIA EN DC Y AC CON PRECISIÓN <2%

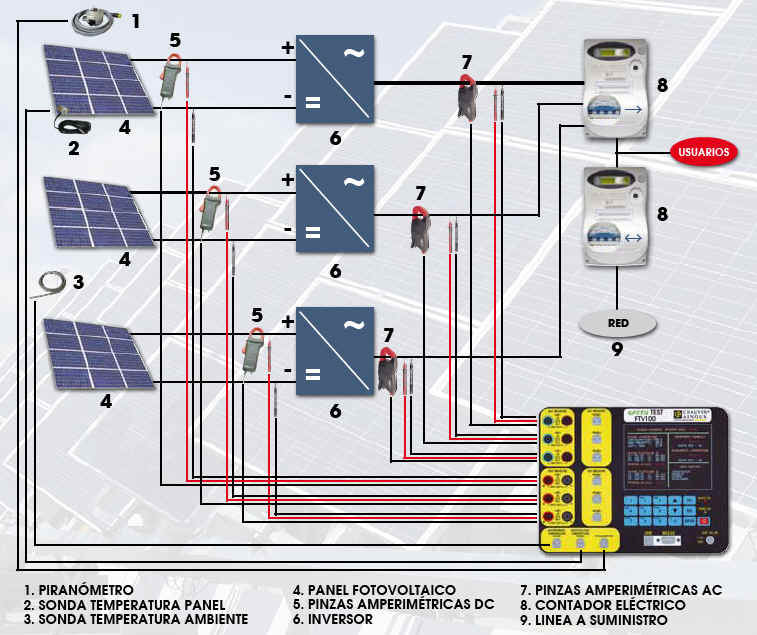

ESQUEMA DE CONEXIONADO EN SISTEMA TRIFÁSICO
