IN010 (IN010B1, IN010B2, IN010A1, IN010A2, IN010D, IN010C1, IN010C2, IN010K, IN010H, IN010G, IN010F)

INFILTRÓMETRO DE DOBLE ANILLO

Tipo de suelo                     Tasa de infiltración cte. (mm/h)

Arena                                          <30

Arena arcillosa                            20 –30

Arcilla                                          10 –20

Barro arcilloso                             5 –10

Barro1                                          –5

El infiltrómetro de doble anillo es apto para casi todos los tipos de terreno y se aplica en proyectos de irrigación y drenaje, en cuencas de infiltración y aguas subterráneas, en la optimización de la disponibilidad de agua para plantas y para determinar los efectos del cultivo.

El set standard del infiltrómetro de doble anillo está formado por 3 pares de anillos (interior y exterior), una placa de instalación, un martillo con cabezal absorbente, puentes de medida y varillas con flotador.

Los pares de anillos de acero inoxidable tienen los diámetros siguientes: 28/53 cm, 30/55 cm y 32/57 cm. La altura de los anillos es de 25 cm y uno de los bordes está afilad
o (según DIN 19682-7). La función del anillo exterior es actuar como zona tampón para evitar infiltraciones laterales de agua bajo el anillo interno (especialmente útil en suelos heterogéneos). Los ganchos de acero permite desclavar los
anillos, y los diferentes diámetros facilitan el transporte.

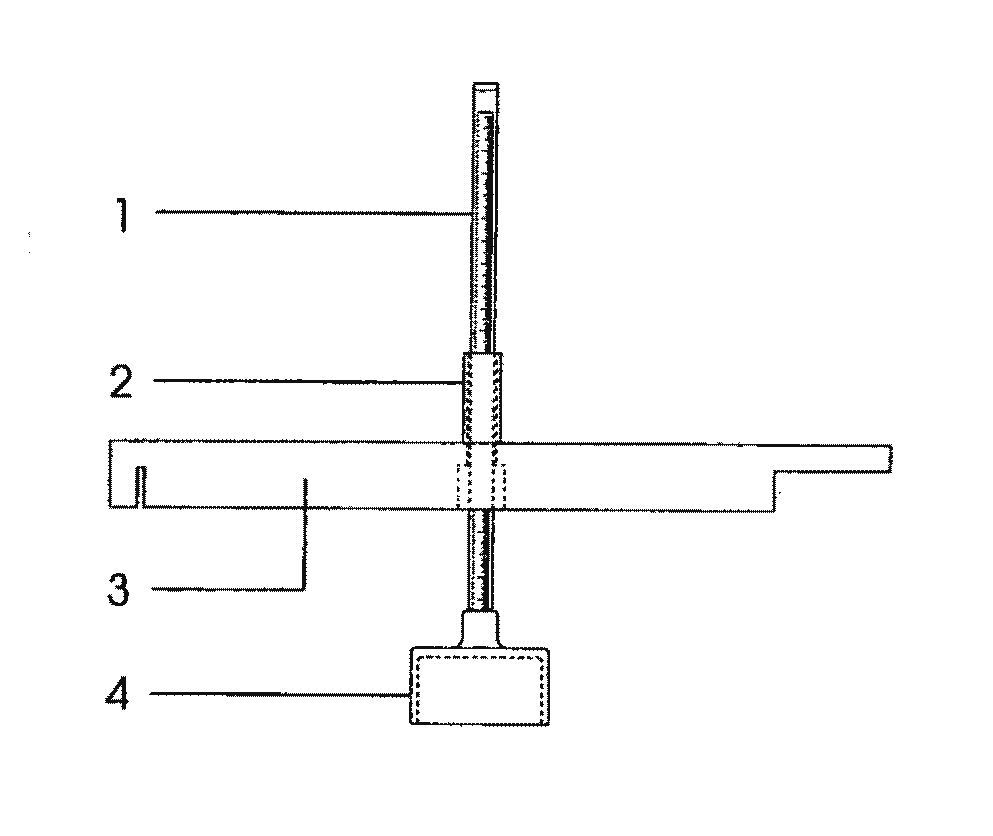

Cada anillo interno tiene un puente de medida (3) y una varilla de medida (1) con flotador (4) que se mueve libremente arriba y abajo por un pequeño tubo (2) en el puente de medida (ver figura). La varilla de medida indica el nivel de agua. El flotador se sitúa en el centro del anillo
interno. Al tener un movimiento libre a lo largo del tubo, el viento afecta fuertemente la medida. La varilla de medida tiene una calibración en milímetros

Puente de medida con varilla de medición y flotador

La placa de instalación en acero galvanizado tiene forma de cruz con una zona central para golpear. Se utiliza para golpear los anillos de
infiltración de 28 -57 cm.

Las marcas inferiores del anillo aseguran una correcta instalación y el posicionamiento centrado de los anillos.

El diseño de la placa difunde el efecto del martillo y no daña el borde de los anillos. Además asegura una instalación sin alterar el suelo.

El martillo absorbe los impactos; los cabezales tienen bolas de plomo flotando en la dirección de impacto. El nylon evita la destrucción de la placa
