Medidor de humedad y temperatura del suelo Watermark Monitor 900M.
Datalogger. Grabadora automática de datos de la humedad y temperatura del suelo.

El medidor registrador de humedad y temperatura del suelo Watermark Monitor 900M es un registrador de datos que almacena automáticamente lecturas de la humedad del suelo. Estas lecturas almacenadas le permitiran tener un conocimiento exacto de la humedad del suelo tras haber realizado el riego o necesite saber cuándo regar nuevamente.
Con estos datos, será más fácil realizar la irrigación del suelo de su cultivo.
Las lecturas de los sensores de humedad de la tierra, aparecen en el display del medidor y pueden ser tomadas en cualquier momento manualmente. Esta demostración permite hacer chequeos en ese mismo instante las veces que sean necesarias por motivos de programación de irrigación, mientras el instrumento continua registrando las lecturas periódicamente y almacena las medidas para su posterior análisis.

Este datalogger recolecta y almacena las medidas de un máximo de ocho sensores. El usuario puede elegir entre los sensores de humedad del suelo y sensores de temperatura para cualquiera de las ocho tomas. El datalogger Monitor Watermark obtiene las lecturas de forma automática de acuerdo con los intervalos previamente programados, para su posterior trato.

Características:

- Toma de lecturas de los sensores automáticamente
- Hasta un máximo de 8 sensores de humedad o temperatura
- Frecuencia de muestreo desde minuto hasta día
- Display para mostrar en el campo las lecturas actuales
- Los datos de humedad y temperatura se puede descargar al PC o portátil mediante el puerto serie.
- Instalación muy sencilla

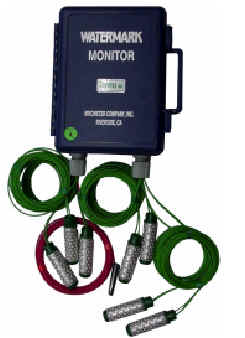

Vista exterior de la caja del  datalogger Monitor Watermark

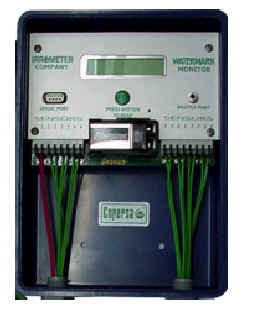

Vista interior deldatalogger

Monitor Watermark

Al presionar un botón el medidor muestra inmediatamente las condiciones actuales del campo. La fecha, hora, condición de la batería, cantidad de lecturas tomadas y los valores que se están midiendo en este momento.

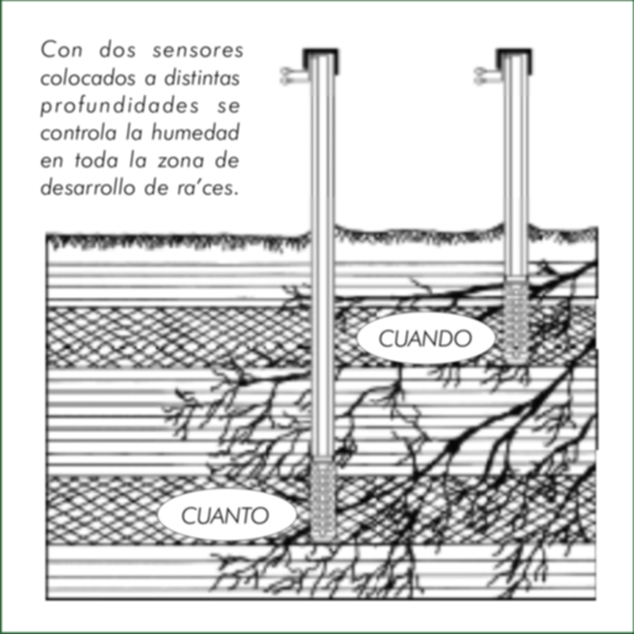

Los sensores se situan en la zona de la raíz, a aquella profundidad donde se desea obtener la medida de humedad o temperatura del suelo.

Controlar la frecuencia de irrigación y caudal de riego, de acuerdo con los niveles de humedad del suelo, es muy importante tanto para los cultivos agrícolas como para parques y jardines de nuestras ciudades.

Los usuarios y en consecuencia el medio ambiente, se benefician de una reducción en el consumo de agua y la lixiviación de nutrientes al subsuelo, obteniendo unos cultivos más saludables a unos costos de explotación más reducidos. Con el uso del nuevo datalogger de humedad y temperatura, el regante puede comprobar las tendencias de humedad dentro de las zonas radiculares controladas y obrar por tanto en consecuencia.

Se incluye con el medidor un software en castellano e inglés para la programación del equipo, así como la descarga de los datos y su lectura. Las lecturas acumuladas son fácilmente descargadas a un ordenador para su conversión en gráficos. Si se desea se puede hacer lectura en tiempo real con una conexión por cable con un ordenador, o desde el mismo datalogger Monitor Watermark® apretando el botón de lecturas. El datalogger está diseñado para su instalación remota sin conexión eléctrica ya que funciona con una sola pila alcalina de 9 voltios.

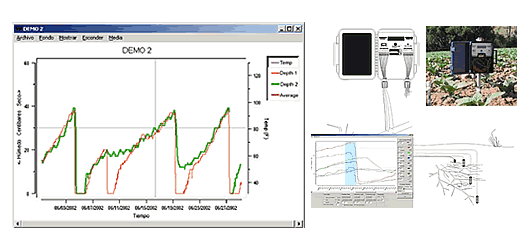

Los datos de humedad y temperatura registrados por el medidor pueden ser descargados a una computadora para verlas.
El software ‘WATERGRAPH’, incluido con el instrumento de medida, se usa para establecer el perfil del lugar especifico donde se realizan las medidas, hacer funcionar el registrador de datos, descargar los datos almacenados y mostrar gráficamente los resultados.
Los datos obtenidos son compatibles con Microsoft Excel.

* WaterGraph es un software basado en Windows con el que puede comunicarse con el Monitor Watermark. Con este software, y el Monitor conectado a su ordenador, programará el Monitor con sus características de configuración individuales y descargar los datos recogidos para su representación gráfica de las características de humedad del suelo de su localización.

Requisitos del sistema: Win 98 o posterior, 3 MB de capacidad de disco duro disponibles y puerto SERIE.


Junto con el medidor de humedad de suelo Watermark Monitor 900M se incluye:
- Software WaterGraph
- Batería de 9 V.

Sensores:
Sensor de humedad del suelo, modelo SEN-W15SS con 450 cm de cable.
Sensor de temperatura del suelo, modelo WAM-200TS con 450 cm de cable.

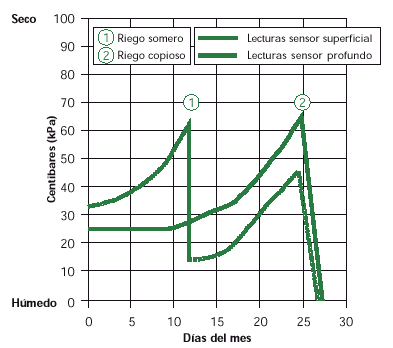

Interpretación de las lecturas de humedad
Según la textura del suelo las lecturas corresponden aproximadamente a:
· 0 - 10 centibares: Suelo saturado.
· 10 - 30 centibares: Suelo con suficiente humedad. Excepto los suelos de arena gruesa que empiezan a secarse.
· 30 - 60 centibares: Margen normal para iniciar el riego excepto en los suelos muy arcillosos.
· 60 - 80 centibares: Margen normal para iniciar el riego en los suelos muy arcillosos.
· 80 + centibares: El suelo se está secando peligrosamente.

Cables para los sensores
Si fuese necesario añadir más cable al que traen de fábrica los sensores, para poder hacer lecturas desde el borde de la parcela o desde un camino de acceso, basta con empalmar adecuadamente el suplemento deseado, cuidando de que las conexiones estén perfectamente impermeabilizadas.
Las prolongaciones pueden alcanzar hasta 1.000 metros de longitud según la sección del cable utilizado, si bien deberá evitarse que vayan paralelas o próximas a líneas de energía eléctrica ya que las corrientes inducidas pueden influir en las bajas intensidades que utiliza el medidor. Es conveniente comprobar las mediciones en ambos extremos de la prolongación.
- Hasta 250 m se debe utilizar cable de 1,0 mm2 de sección (18 AWG).
- Hasta 500 m se debe utilizar cable de 1,5 mm2 de sección (16 AWG).
- Hasta 1.000 m se debe utilizar cable de 2,0 mm2 de sección (14 AWG).

HM405, HM406, HM406A, HM410

Los sensores de humedad Watermark pueden utilizarse en todos los cultivos y con todos los métodos de riego.

• Se adaptan a casi todos los suelos que normalmente se cultivan, hasta los más arcillosos.
• Pueden reflejar tensiones comprendidas entre 10 y 200 cb.
• No requieren mantenimiento y pueden dejarse en el suelo durante temporadas enteras ya que tampoco son sensibles al frío.
• Compensan automáticamente por variaciones de salinidad del suelo que, de otro modo falsificarían las lecturas.
• No precisan de calibración ni ajuste. El medidor electrónico se ajusta fácilmente a la temperatura del suelo.
• Construcción robusta en acero inoxidable y plásticos especiales para una larga vida sin problemas.
• Especialmente indicado en los cultivos de larga duración, plantaciones de árboles frutales y similares.

Características
HM405 Sensor Watermark montado en un tubo de PVC de 140 cm
HM406 Sensor de humedad del suelo Watermark® con cable de 150 cm
HM406A Sensor de humedad del suelo Watermark® con cable de 450 cm
Está formado por dos electrodos concéntricos empotrados en un conglomerado especial
sujetado por una membrana sintética y encapsulado en una funda de acero inoxidable.
Incorpora un disco amortiguador para reducir la influencia de la salinidad en las lecturas.
Correctamente instalado responde rápidamente a los cambios de humedad del suelo.
HM410 Medidor electrónico Watermark®
Diseñado para un fácil manejo, se ajusta a la temperatura del suelo para mayor exactitud en
las lecturas. La conexión al sensor se realiza mediante los cables de éste con las pinzas de
cocodrilo del medidor. Percibe en un instante la resistencia entre los dos electrodos y traduce
dicha lectura a la tensión de extracción de humedad del suelo expresada en centíbares.
Un solo medidor sirve para la lectura de cualquier número de sensores ya que puede
transportarse en el bolsillo. Lectura digital entre 0 y 200 cb.

	La gestión del riego con Watermark ® Según la textura del suelo las lecturas corresponden aproximadamente a: 0 - 10 centibares: Suelo saturado. 10 - 30 centibares: Suelo con suficiente humedad. Excepto los suelos de arena gruesa que empiezan a secarse. 30 - 60 centibares: Margen normal para iniciar el riego excepto en los suelos muy arcillosos. 60 - 80 centibares: Margen normal para iniciar el riego en los suelos muy arcillosos. 80 + centibares: El suelo se está secando peligrosamente.
