Higrómetros especiales                                                                                     REF: HMBLO

CURVAS DE CALIBRACIÓN

WOOD CHIPS

Las curvas del bloque de prueba y de referencia solo se determinan para una prueba del dispositivo y no se deben utilizar para realizar mediciones.

Astillas de madera estándar:astillas normales (de bosque) de acuerdo con la norma europea CEN/TS 14961 clase P16, P31 y P45.
Astillas de madera gruesas:de acuerdo con la norma CEN/TS 14961 clase P31 y P45, pero con menos partículas pequeñas.
Astillas de madera industrial:astillas de madera industriales parecidas a la clase P63, pero sin partículas pequeñas ni corteza y astillas de madera fresca (que no hayan pasado más de dos semanas desde que se taló el árbol).

Definición de las clases de astillas:
Los números hacen referencia al tamaño de los diámetros de las partículas (p.ej. P16: 16 mm de diámetro).

P16 (G30): Al menos el 75% del volumen está entre 3,15 y 16 mm

P31 (G50): Al menos el 75% del volumen está entre 8 y 45 mm
Astillas de madera gruesas

P16 (G30): Al menos el 75% del volumen está entre 3,15 y 16 mm

P63 (G100): Al menos el 75% del volumen está entre 8 y 63 mm
Astillas de madera industrial

Lista de salidas analógicas
El valor de humedad del material se transmite de forma constante mediante las salidas analógicas 4..20 mA. La temperatura es opcional.

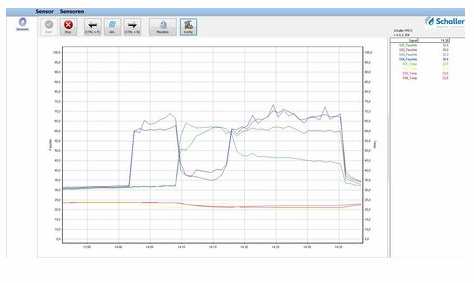

Software PMCS 2D (sólo incluido en el modelo HMBLOA)

Software basado en base de datos para guardar y analizar fácilmente los datos medidos por el medidor de humedad.
• Los datos de medición se guardan automáticamente en una base de datos local
• Perfecta visualización de los datos de medición mediante gráficos
• Software en 5 idiomas (ingles, alemán, italiano, francés y español)
• Gestión de los datos de asociados comerciales: introducción y gestión de los datos de clientes y proveedores
• Exportación de datos en distintos formatos (TXT, CSV, HTML, PDF, BMP, XML)
• Exportación de datos a MS Excel, donde se pueden seguir procesando
• Manejo intuitivo y sencillo

Referencias para pedido

HMBLO: Medidor de humedad en línea para astillas de madera. Incluye unidad de análisis BLO con cable de conexión de 5 m y conector a sensor de 5 polos, 2 salidas analógicas 4 – 20 mA, manual de uso. Sensor aparte.

HMBLOA: Medidor de humedad en línea para astillas de madera. Incluye unidad de análisis BLO con cable de conexión de 5 m y conector a sensor de 5 polos, 2 salidas analógicas 4 – 20 mA, puerto RJ45, interfaz Ethernet, software PMCS 2D para análisis de datos en PC y manual de uso. Sensor aparte

HMBLO1: Sensor de humedad para unidad de control HMBLO-HMBLOA para análisis de humedad y temperatura de astillas de madera en línea. Para instalación en transportador con tornillo. Rango de humedad: 10-55%. Rango de temperatura: 0-70ºC

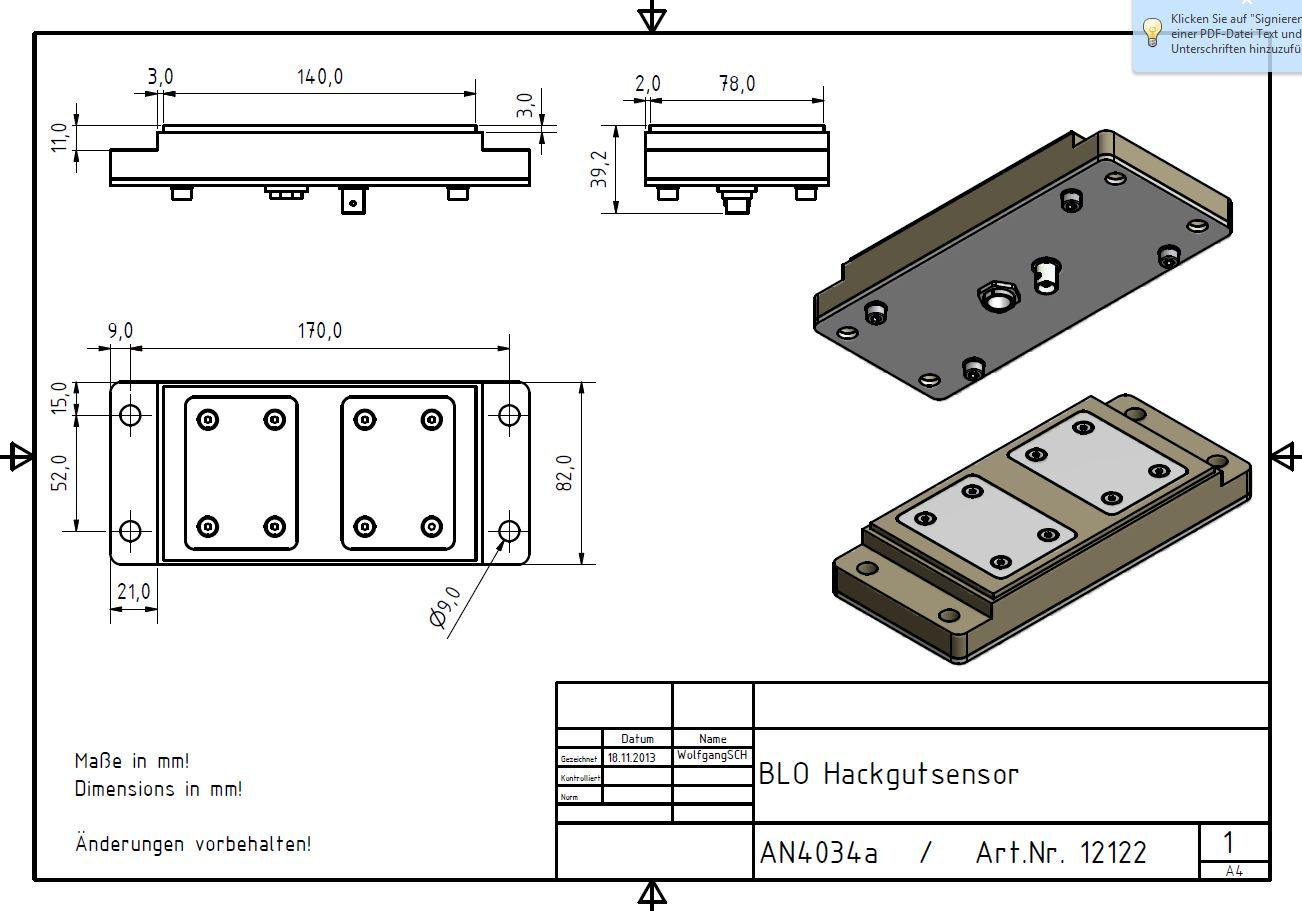

HMBLO1

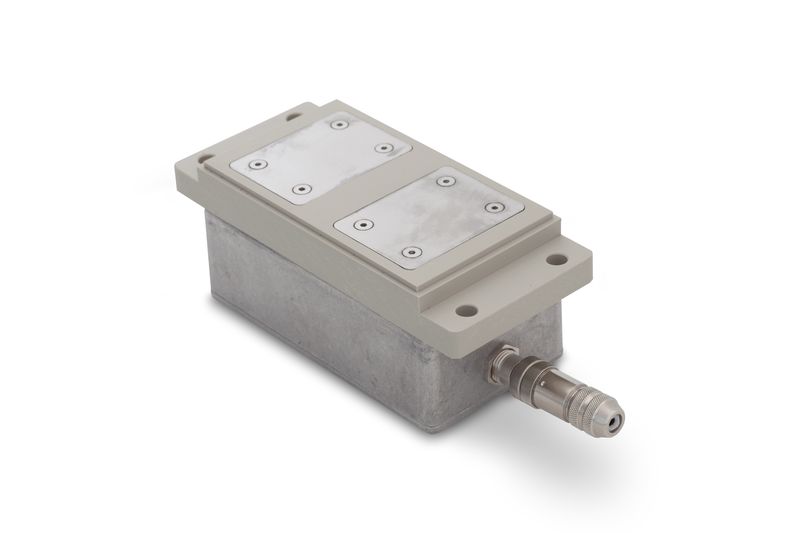

Sensor de humedad para instalación en transportador con tornillo

Instrucciones para la instalación

Durante la medición, las dos placas de metal del sensor tienen que estar en contacto constante con el material (astillas de madera). Para asegurar una medición correcta, las astillas deben ejercer como mínimo una presión de 20 N/dm² sobre la superficie del sensor. Éste mide el material que toca directamente el campo del sensor. Debe asegurarse de que ningún material conductor eléctrico afecte la superficie del sensor.

Posibles posiciones
• Transportador con tornillo:
Instalación en la parte inferior del transportador

• Tolva de alimentación con cilindro hidráulico:
Instalación en la pared lateral

• Bunker:
Instalación en la pared lateral (para asegurarse de que se ejerza la presión mínima, probablemente el sensor se terndrá que montar en ángulo)

Principio de medición

El BLO con el sensor para astillas de madera utiliza una medición de conductibilidad diseñado especialmente por el fabricante. Dicho principio está basado en el hecho de que la conductividad eléctrica cambia según el contenido de humedad de un material poroso. La conductividad eléctrica en un material seco es más baja que en uno húmedo. El sistema de evaluación convierte el valor de conductibilidad en un porcentaje de peso y muestra el contenido de agua en la pantalla.
