Higrómetros especiales REF: HM408
CONJUNTO DE CONTROLADORES DE RIEGO
Este equipo trabaja en conjunto con los controladores de riego para mejorar
la eficiencia de la programación basado en demanda de la planta. El sistema
evitará que los ciclos de riego la humedad del suelo sea más húmedo que
el punto de ajuste ajustable. El dispositivo impide el funcionamiento de
la válvula mediante la interrupción de la base común. Esta característica
permite una gran flexibilidad en la configuración del sistema para las
válvulas individuales, un grupo de válvulas (hidrozona), o todo el controlador.
El kit incluye dos sensores de humedad del suelo. Esto permite múltiples
lugares de colocación, con un promedio de ese modo el estado de humedad
del suelo sobre un área mayor. Once puntos de ajuste de la humedad permiten
una amplia gama de variaciones en la planta y el tipo de suelo.
COMPATIBILIDAD:Este equipo es compatible con los controladores de
riego de 24 VCA *. El módulo se puede utilizar en combinación con otros
sensores climáticos (lluvia, helada, etc.).
* Nota:Este equipo es compatible con controladores de dos hilos y
sistema de riego central.
Versiones especiales están disponibles para el contacto seco conmutación
y salida de datos en serie, póngase en contacto con GIS IBERICA para más
información.
Especificaciones Técnicas
| REQUISITOS DE ENERGÍA | Entrada de voltaje - 24 VCA |
| DE HILO | 20 AWG x 12 pulgadas (30 cm) 5 cables de los sensores
- 2-, 1- potencia, 2- interruptor / común |
| MATERIALES | caja de plástico ABS con sistema electrónico encapsulado para uso al aire libre |
| DIMENSIONES | Diámetro: 0.875 in (22 mm). LONGITUD:. 3,00 in (76 mm).
Cables de alambre: AWG 20 x 5 pies (1,5 m) - 2 cables. |
| GARANTÍA | 1 año |
HM408
Permite la automatización de electroválvulas (24 VCA) controladas por
programador, en función de la humedad del suelo en una hidrozona. Sólo
actúa cuando alcanza el nivel predeterminado por el usuario. Actúa de interface
entre un programador de riego de 24 VCA y los sensores. Se suministra con
dos sensores de humedad Watermark HM406 y el software WaterPerfect para
el cálculo de las necesidades hídricas de la plantación. No necesita programación.
HM408A
Iguales especificaciones que el HM408 con contacto seco y temporizador
integrado para utilitzar con las tomas de sensores del programador.

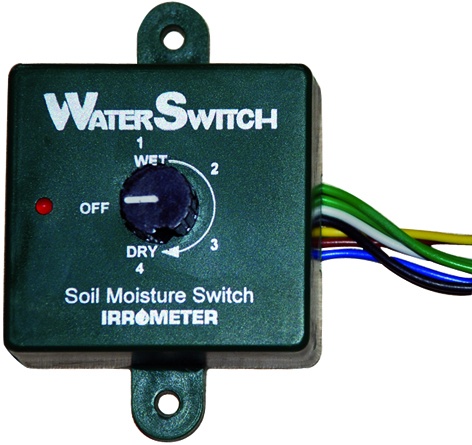

HM408B
Iguales especificaciones que el HM408 pero equipado con pila de 9VCC para
su utilización autónoma en instalaciones sin toma de corriente. Dispone
de salidas NA y NO.
PRINCIPIO DE FUNCIONAMIENTO:
El módulo electrónico trabaja en conjunto con un controlador de riego
de tipo residencial o comercial para suspender el riego cuando el estado
de humedad del suelo es apropiado para la buena salud de la planta. Los
sensores de humedad del suelo HMS406 incluidos se colocan en la zona de
las raíces de la planta y por cable al equipo. El equipo se puede utilizar

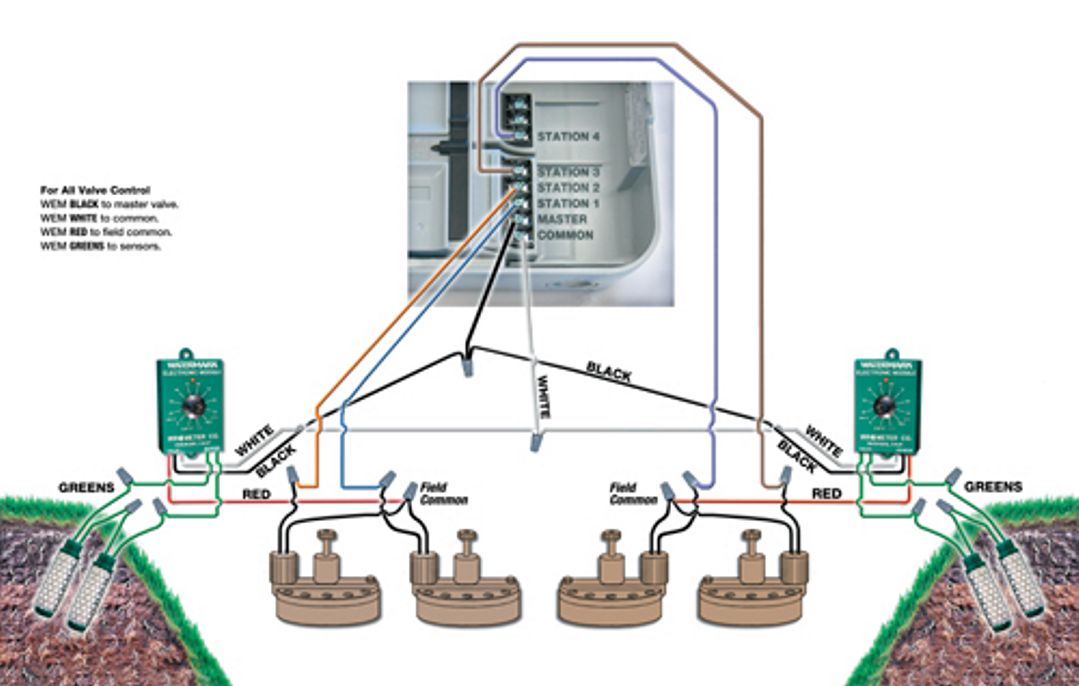

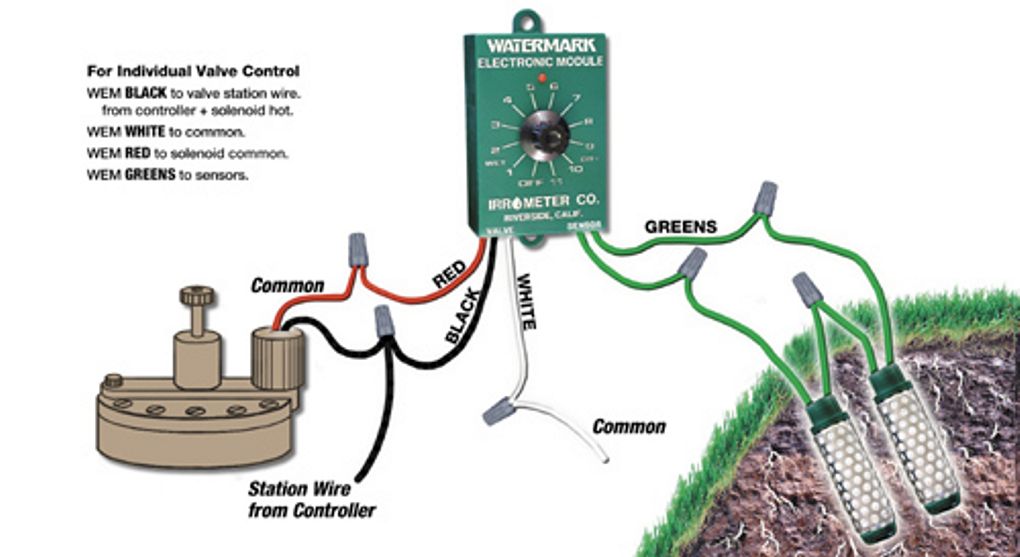

para administrar una sola válvula, un grupo de válvulas (hidrozona), o
todo el programador de riego. Cuando el controlador intenta activar el
riego, el equipo intercepta la señal y después interroga al sensor para
el estado de humedad del suelo. Si el suelo es más húmedo que el punto
de ajuste, el sistema evitará que el ciclo de riego.
El sistema de riego deberá incorporar un dispositivo de control de la
humedad del suelo diseñada para integrarse con el controlador de riego
para suspender los ciclos de riego basados en el estado de humedad del
suelo. El dispositivo de control de la humedad del suelo se compone de
dos sensores de matriz granular (GMS) y un módulo de control electrónico
regulable. El módulo deberá interpretar las lecturas del sensor e impedir
el funcionamiento del controlador de riego cuando el suelo este más húmedo
que los umbrales deseados. El módulo tendrá un interruptor de once posición
para acomodarse al tipo de planta y del suelo.
