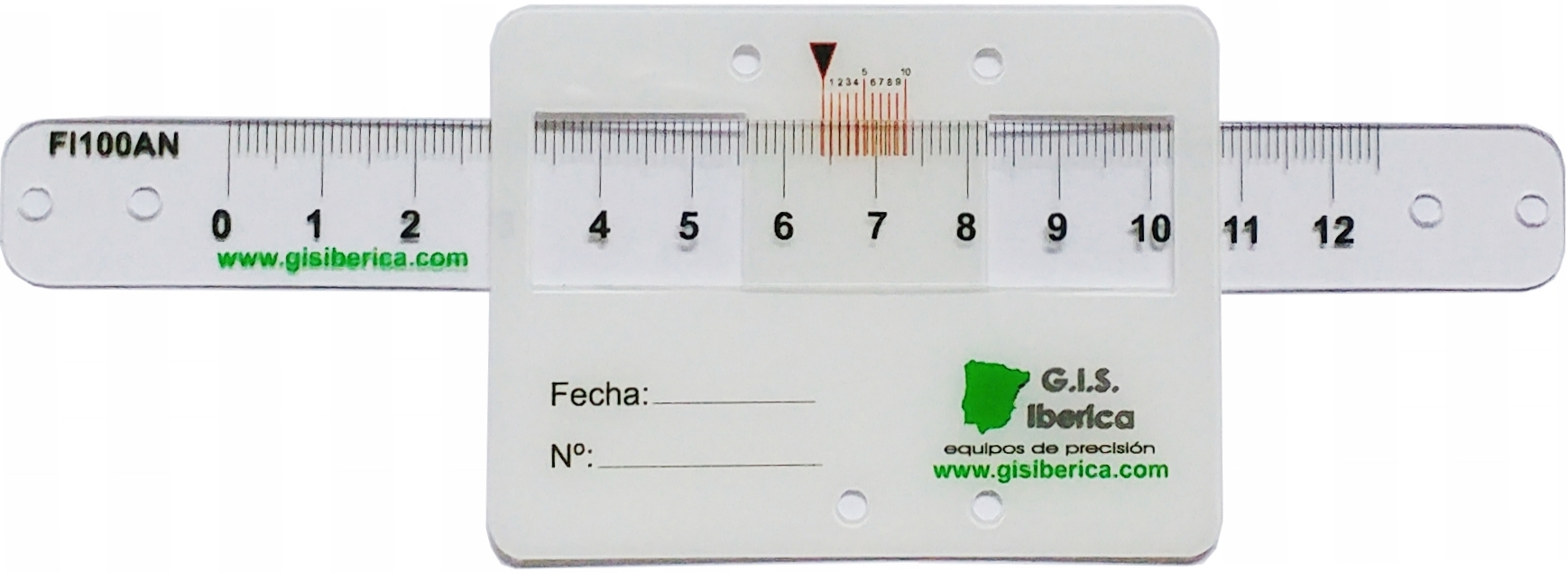

FI100AN



Colocación en paramento plano con tornillos o adhesivo doble cara



- Dimensiones: Placa fisurómetro (80x60mm), Regla (170x18mm).

- Precisión de lectura 0,1 mm (con nonio).

- Rango 0-70 mm.

- Medición evolución de fisuras en un mismo plano.

- Fijación con autoadhesivo- cola o tornillo (no incluidos).

- Color blanco.

- Resistente a la intemperie (Doble capa plástica).

- Uso exterior/interior.


Ejemplo de lectura con nonio

El fisurómetro dispone de una escala superior fija graduada de 0 a 30 mm, la escala inferior móvil o

nonio (consta de 10 divisiones) que corresponden a 9 mm de la escala superior.



Ejemplo de lectura



La marca del nonio está entre 31 y 32 mm de la escala superior.


Lectura del decimal

Busque la línea del nonio coincidente con una línea de escala fija (línea roja punteada). En el caso del ejemplo, el trazo 4 del nonio.



Por tanto la lectura será: 31,4 mm




Uso del fisurómetro

Una vez colocados los testigos deben ser revisados periódicamente. Es habitual hacerlo a los 7, 14, 30, 60 y 90 días.

Con todas estas medidas se lleva un registro y se elaboran escalas de referencia y gráficos de evolución, herramientas fundamentales para hacer una diagnosis y evaluar la intensidad del daño, y prever su posible evolución.

A partir de aquí determinaremos la urgencia de la reparación y el mejor modo de acometerla, incluso, si esto fuera posible, eliminar la causa origen.

Control de movimientos verticales

Lectura inicial: 1/5/2012

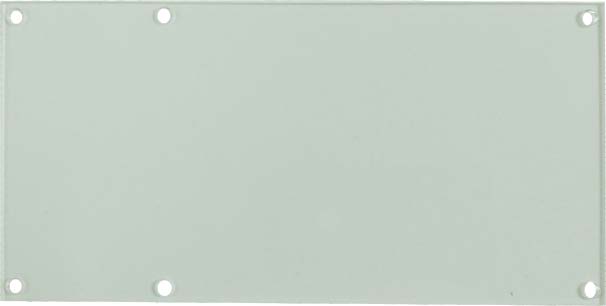

FI150
 Carcasa de protección estándar con tornillos para modelos FI100AN y FI102AN. Tamaño 100x200 mm
