CS040
Colorímetro espectral para el área cromática RGB o HSL/con dos variantes: colorímetro de transmisión directa online o bien colorímetro de mano con software e interfaz RS-232
Una fuente de luz definida ilumina la prueba y la luz reflejada por la superficie se mide de modo espectral y es representada en la pantalla (PCE-RGB 2) del colorímetro.
Con este aparato se pueden medir también superficies luminosas de forma relativa, como p.e. las pantallas LCD.
Los resultados de la medición con el colorímetro muestran los datos en su indicador, pero también se pueden transmitir los datos al PC con el software opcional para su posterior valoración. El campo de aplicación del aparato está muy extendido.
El sensor cromático se conecta al aparato a través de un cable de 1,0 m
- Con indicador externo (la interfaz RS-232 se encuentra en el indicador /puede solicitar de forma adicional el paquete de software junto con el cable RS-232)
- Medición de superficies no luminosas como papel, piel, tejido, pintura ... las superficies luminosas como las pantallas LCD se pueden medir de forma relativa entre ellas
- Área cromática RGB y HSL
- Función de calibración por medio de estándar(el estándar blanco se encuentra en el envío)
- Función relativa que permite comparar diversos materiales entre sí.
| Aplicación / Área cromática | |
El colorímetro se puede utilizar sobre diferentes bases y sustratos. Pueden determinar valores cromáticos absolutos (p.e. para determinar la posición cromática) o pueden ser utilizados para realizar mediciones comparativas relativas. El área cromática RGB: Rot - Grün - Blau (rojo - verde - azul) es un modelo cromático aditivo en el que los colores básicos se añaden al blanco (mezcla de luz). Un color viene definido por tres valores, por su porcentaje en rojo, en verde y en azul. Cada porcentaje puede variar entre el 0% y el 100%. La formación del área cromática RGB ha sido desarrollada siguiendo los conocimientos y la investigación sobre diversas teorías cromáticas. |

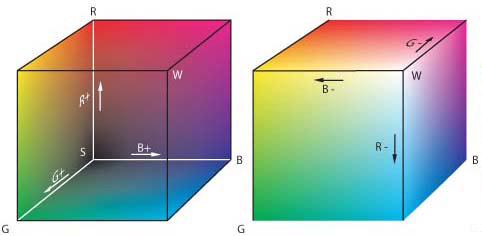

Área cromática RGB:
Además de con el modelo cromático RGB, se pueden proporcionar los colores en el área cromática HSL con tono cromático, saturación y claridad. El área cromática HSL no considera el punto blanco como un punto sin colorido, sino que considera un punto gris que se encuentra entre el blanco y el negro como gris neutro. Se representa como una esfera, un cilindro o un prisma de 6 caras, con los tonos de color y el punto gris en el centro.
Área cromática HSL:
| Especificaciones técnicas | |
| Geometría de medición | Iluminación circular de 45° / 0° para 45° medición para 0° según DIN 5033 |
| Rangos de medición | RGB: 0 ... 1023 para R, G y B HSL: 0 ... 1,000 para H, S y L |
| Resolución | 1 para medición RGB / 0,001 para medición HSL |
| Reproducibilidad | < 3 RGB, para un mínimo de 10 mediciones |
| Áreas cromáticas | RGB y HSL |
| Rango espectral | 400 nm a 700 nm |
| Origen de la luz | 2 diodos de luz blancos atención: el medidor de color se puede utilizar también para medir muestras no fluorescentes |
| Aplicaciones | - superficies no luminosas (valores absolutos) - superficies luminosas (mediciones relativas donde se comparan las superficies entre sí) |
| Indicador | valores absolutos y relativos |
| Interfaz | RS-232 en el indicador |
| Software | paquete software opcional |
| Alimentación | batería de bloque de 9 V |
| Dimensiones (sensor) | 45 x 92 x 160 mm |
| Peso | aprox. 600 g |
| Condiciones ambientales | 0 ... +50 °C / máximo 80 % H.r. |
| Normativa | DIN 5033 |
| Contenido del envío - Colorímetro CS040: indicador con sensor + cable de 1m, estándar blanco, maletín e instrucciones de uso | |
| Componentes opcionales - Paquete de software (software + cable de datos RS-232) para el medidor de color - Adaptador de RS-232 a USB (si desea conectar un portátil) |
