Serie CM183, Serie CM184, Serie CM188K,  Serie CM189K (Fabricación Alemana )

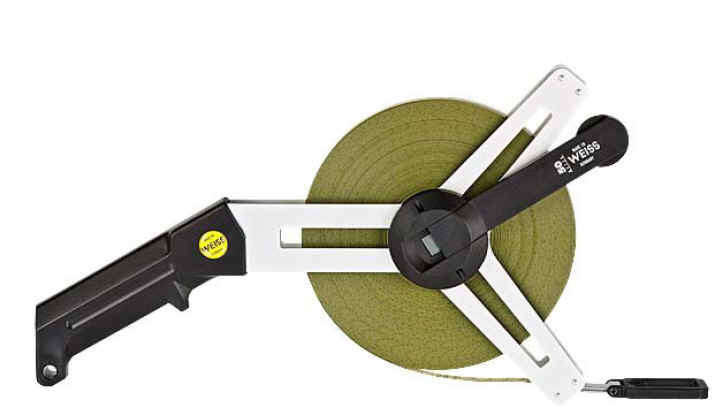

Bastidor de cruceta

El Bastidor Sesgo de Cruceta -ALU. satisface por su escaso peso, por su robusta rigidez empleada en su construcción y no por último por el diseño ergonómico de su empuñadura. La salida de cinta tangencial protege a la cinta de deformaciones. El eje metálico del núcleo de la manivela proporciona siempre un recorrido ligero para enrollar y desenrollar la cinta, y de este modo facilita cualquier trabajo de medición. El diseño del accionador de manivela protege los nudillos de los dedos de lesiones..







CM183D - 30 m, CM183E - 50m , CM183F - 100m

- Clase II

- Fibra de vidrio milimetrada 2 caras, con bastidor de cruceta metálico

- 13 mm de ancho



CM189k - 30 m, CM189L - 50m , CM189M - 100m

- Clase II

- Fibra de vidrio (amarillo), división mm (1 cara) /pulgadas en la otra cara

- 16 mm de ancho



CM184D - 30 m, CM184E - 50m , CM184F - 100m

- Clase I

- Acero lacado blanco, milimetrada (1 cara), con bastidor de cruceta metálico

- 13 mm de ancho



CM188K - 30 m, CM188L - 50m , CM188M - 100m

- Clase I

- Acero forrado poliamida antidobleces, mm (una cara)/pulgadas en la otra cara

- 13 mm de ancho





- Consultar otras medidas o comienzo de cinta disponibles.





CINTAS MÉTRICAS DE PRECISIÓN

Calificación CE

Las cintas métricas WEISS de acero y fibra de vidrio con división métrica e inicio de medida A ó B, así como cintas métricas especiales con plomada, poseen la Calificación CE impreso al empiece de la cinta, con longitud nominal, temperatura de referencia, referencia de tensión, nombre del fabricante, Clase de Precisión CE, y Calificación CE.



Precisión

Las cintas métricas WEISS con Calificación CE corresponden con el Sistema de Seguridad de Calidad WEISS MESSZEUGE establecido según los requerimientos de la Clases de Precisión CEE.



> CLASE I

Cintas métricas de acero

> CLASE II

Cintas métricas de acero o fibra de vidrio

> CLASE III

Cintas métricas de fibra de vidrio





Estas cintas se pueden servir en otras longitudes y graduaciones bajo pedido. 10 m -15m - 20m - 25m

Graduaciones:



1 cara- cm

1 cara- mm

2 caras cm/mm

2 caras mm/mm

2 caras cm/inch

2 caras mm/inch

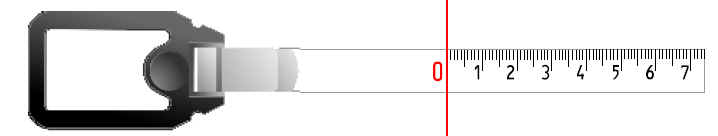

- Opciones de comienzos de cinta según modelos

Tolerancias según la CE calculadas mediante las siguientes fórmulas:

Longitud en metros

Clase de precisión

I

II

III

(L)

(0,1+0,1xL)

(0,3+0,2·L)

(0,6+0,4·L)

10

1,1mm

2,3mm

4,6mm

20

2,1mm

4,3mm

8,6mm

30

3,1mm

6,3mm

12,6mm

50

5,1mm

10,3mm

20,6mm

100

10,1mm

20,3mm

40,6mm

Valores válidos con referencia de temperatura de 20ºC, en posición horizontal y con una tensión de: 50N (aprox. 5kp) en cintas métricas de acero 20N (aprox. 2kp) en cintas métricas de fibra de vidrio.

El coeficiente de dilatación para cintas métricas de acero aprox. 11,5x106.Los cambios de longitud ascienden por 1ºC en cada metro longitudinal: 0,0115 mm. Las cintas métricas de acero tienen una resistencia a la tracción de aprox. 2 1700 N/mm2.

>Calibración con incremento de precio

>Tabla de ensayo M. Indústria -DE con incremento de precio

>Tabla de ensayo de fábrica con incremento de precio
