TETM200U

Termómetro para  la determinación del coeficiente U



CARACTERÍSTICAS PRINCIPALES

  • Módulos de medición intercambiables.

  • Fácil uso, navegación mediante joystick.

  • Pantalla gráfica de gran tamaño.

  • Hasta 6 parámetros en medición simultánea.

  • Capacidad de memoria: 8000 mediciones.

  • Comunicación inalámbrica entre el instrumento y el ordenador.

  • Sondas inalámbricas.



El kit TETTM200 U incluye

● 4 sondas de temperatura termopar: 3 sondas de hilo

(termopar) calibradas (ref.: FK-PFA-2-MM) y 1 sonda

termopar de ambiente calibrada (ref.: SKA 110)

● 1 sonda inalámbrica Pt100 de ambiente calibrada (ref.:SPA 150 RF)

● 1 módulo termopar con 4 entradas

● 1 funda de protección (ref.: CE200)

● Pasta para la fijación de las sondas



El TM 200U incluye los certificados de calibración de las 5 sondas en 3 puntos.

Cada sonda se calibra en un canal determinado.

Este equipo puede mostrar simultáneamente:

● Temperatura externa

● Temperatura superficial de la pared

● Temperatura ambiente

● Coeficiente U

CONEXIÓN

Conexión inalámbrica

Instrumento/PC

Instrumento/Sondas

Sistema Smart Plus

Todas las sondas (con cable o inalámbricas) son automáticamente reconocidas cuando se conectan al equipo.

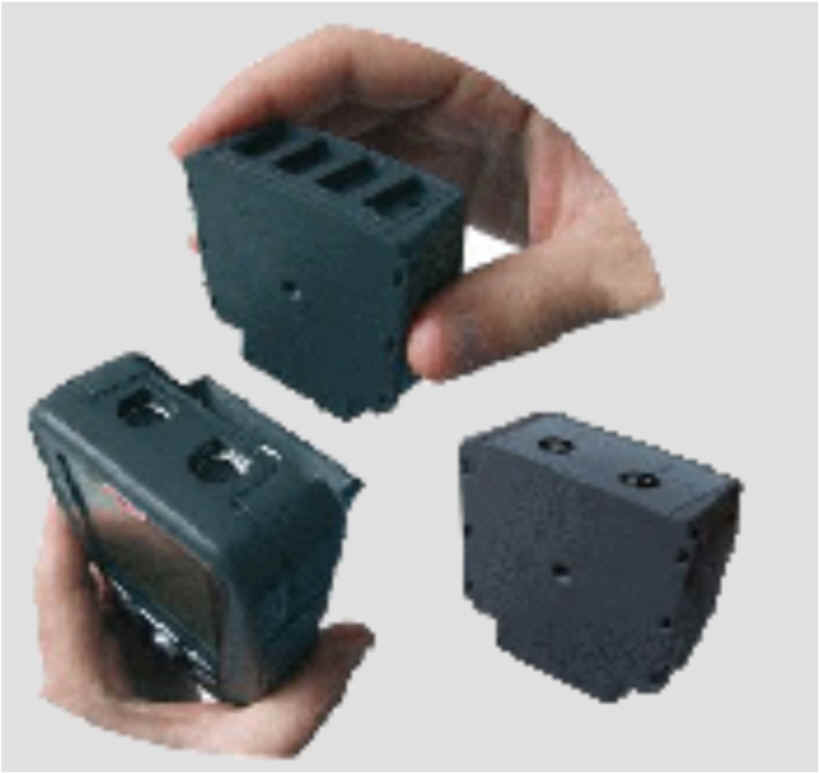

Módulos intercambiables

Cada equipo puede medir más de un parámetro en diferentes rangos.

FUNCIONES

TERMOMETRÍA
Módulo termopar

Delta T
Selección de unidades
Valores mínimo / máximo y función HOLD
Registro de los 4 canales termopar (K, T y J)
Cálculo del valor del coeficiente U
Sondas de temperatura

Delta T
Selección de unidades
Valores mínimo / máximo y función HOLD
Registro
MEDICIÓN DE VOLTAJE Y CORRIENTE

Módulo de corriente y voltaje

Rangos ajustables

Valores mínimo / máximo y función HOLD
Registro de los 4 canales termopar (K, T y J)

Programa Datalogger-10

  Grabación multiparamétrica

  Registro manual o automático

  Memoria de hasta 8000 puntos de medición 50 campañas de registro

  Impresión de informes personalizados

  Gestión del parque de instrumentos

  Programación de campañas de registro

  Interficie USB o inalámbrica con el instrumento
PRINCIPIO DE FUNCIONAMIENTO

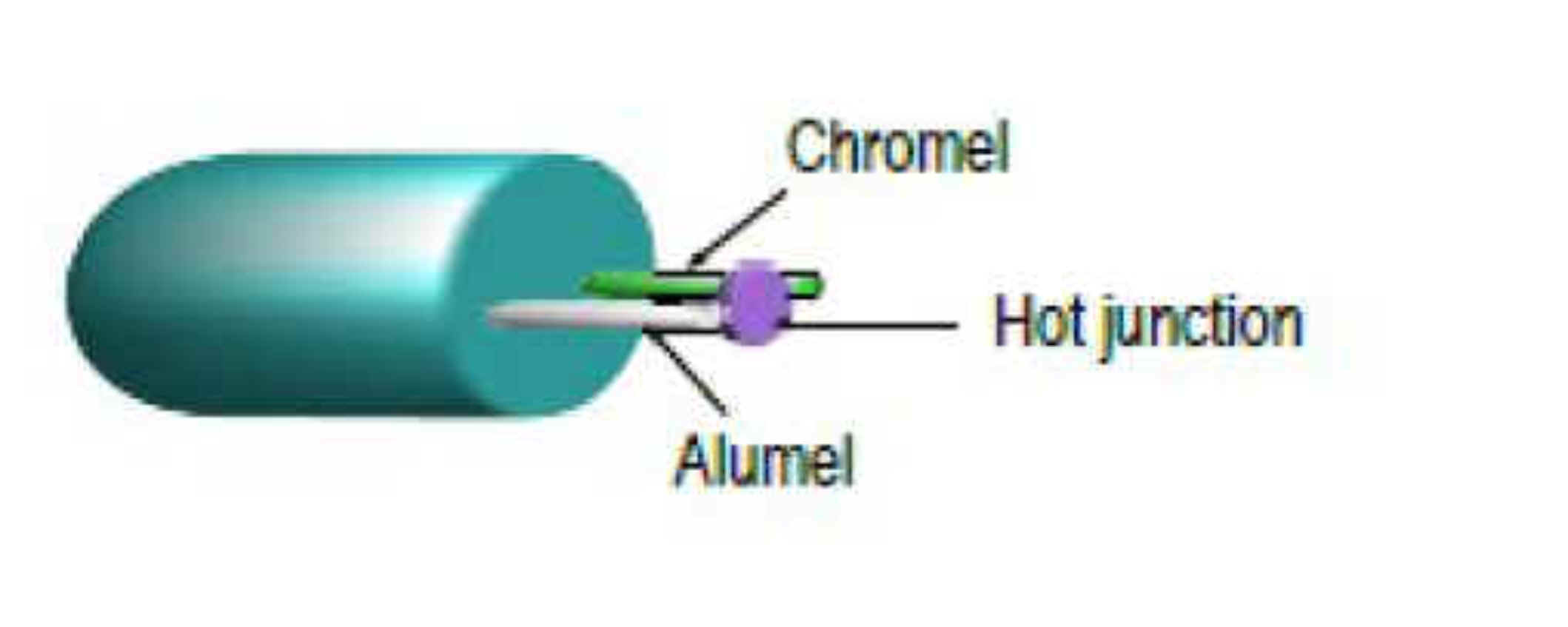

Sonda termopar

Según el efecto Seebeck, cuando dos hilos conductores de diferente composición metálica se unen por los extremos, se forma un circuito eléctrico. El voltaje varía de forma proporcional a la temperatura.

Sonda Pt100

La sonda de tipo Pt100 es una resistencia con un coeficiente de temperatura positivo, que varía en función de temperatura. Cuanto mayor sea la temperatura, mayor será el valor de dicha resistencia.

Por ejemplo, para 0°C el valor de la resistencia es aproximadamente 100.0 Ω, mientras que para 100°C es de 138.5 Ω.



CARACTERÍSTICAS TÉCNICAS

Conexiones del TM 200

En la parte superior: 2 conectores mini-Din para sondas de tipo SMART-Plus

Lateral izquierdo

1 puerto USB exclusivo para el cable KIMO

1 conexión para alimentación

Módulo Termopar

Conexión: 4 entradas para conector macho en miniatura de termopares del tipo K, J o T

Clase 1 (según norma IEC 584-3)

Pantalla

Pantalla gráfica de 128x128 píxeles

Dim. 50 x 54 mm

Luz de fondo azul

Muestra hasta 6 mediciones (incluyendo 4 de forma simultánea)

Carcasa

Fabricada en ABS, IP54

Teclado

Recubrimiento metálico, 5 teclas, 1 joystick

Conformidad

Compatibilidad electromagnética (según norma NF EN 61326-1)

Alimentación

4 pilas alcalinas 1.5 V LR6

Ambiente de trabajo

Aire y gases neutros

Temperatura de trabajo

De 0 a + 50 °C

Temperatura de almacenaje

De -20 a 80 °C

Apagado automático

Ajustable de 0 hasta 120 min.

Peso

340 g

Idiomas

Francés, inglés, español

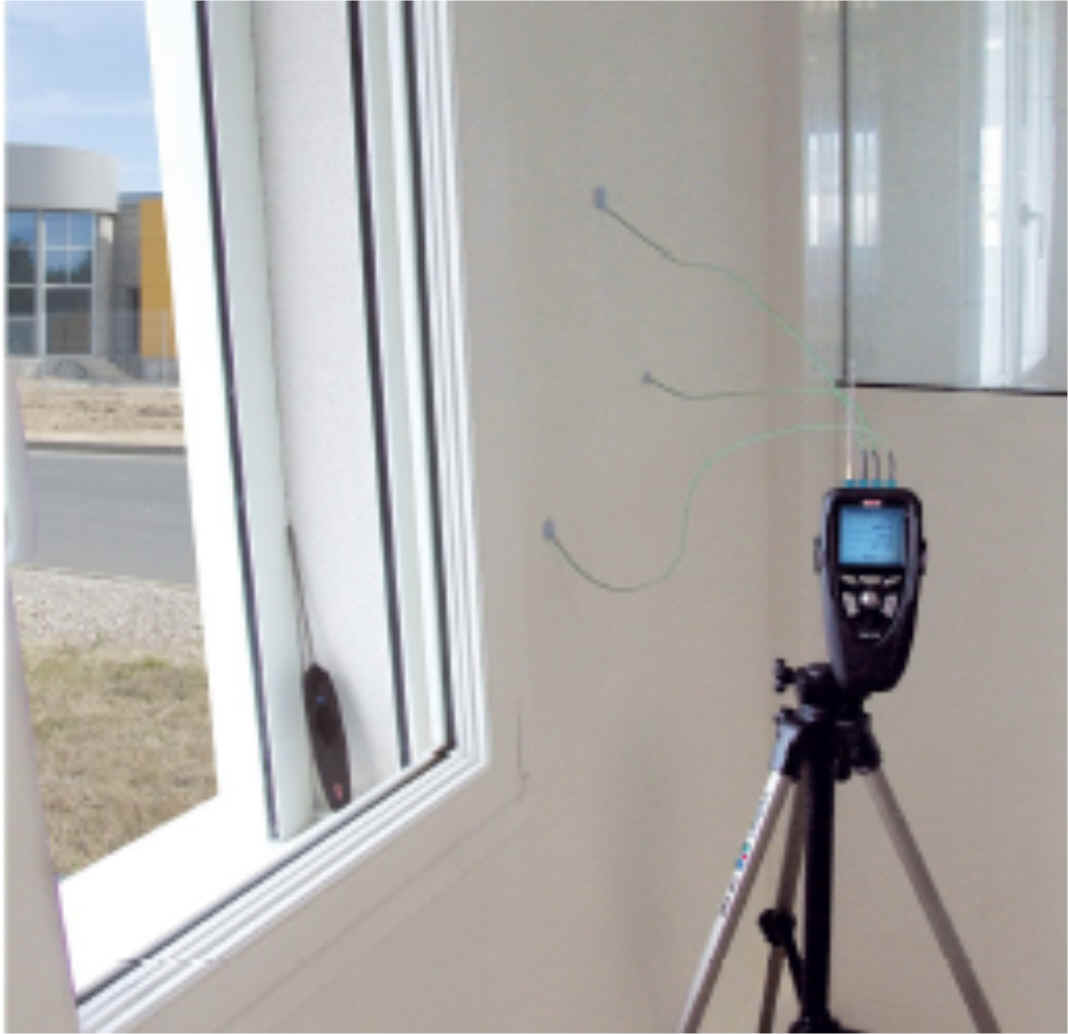

DETERMINACIÓN DEL VALOR DEL COEFICIENTE U

El coeficiente U es el parámetro más importante para la evaluación de las características térmicas y de la eficiencia energética de los elementos de construcción.

Para calcularlo, se necesitan 3 valores de temperatura: temperatura exterior, temperatura superficial de la cara interior de la pared y temperatura del aire. La sonda remota permite determinar la temperatura exterior de manera fácil y rápida cuando las ventanas se encuentran cerradas. Ésta se posiciona directamente en el exterior y transmite la medición al instrumento TM 200 gracias al sistema de conexión inalámbrica.

Los otros dos parámetros se determinan mediante las tres sondas termopares de hilo, fijadas con la pasta directamente sobre la cara interior de la pared, y la sonda termopar de ambiente de la habitación. Dichas sondas se conectan al módulo termopar suministrado con el TM 200 U. Una vez las mediciones se transmiten al equipo, éste efectúa el cálculo del coeficiente U y lo muestra en pantalla.

DIMENSIONES

VISTA SUPERIOR VISTA FRONTAL VISTA LATERAL

ESPECIFICACIONES

SONDAS PT 100 (ver ficha técnica)

ºC/F

De -50 ºC a 250 ºC (en función del modelo)

±0.3% del v.m. ±0.25 ºC

0.01 ºC

SONDAS TERMOPAR (ver ficha técnica)

ºC/F

K: de -200 ºC a 1300 ºC
J: de -100 ºC a 750 ºC
T: de -200 ºC a 400 ºC
(en función del modelo)

±0.4% del v.m. ó ±1.1ºC **

±0.4% del v.m. ó ±0.8 ºC **

±0.4% del v.m. ó ±0.5 ºC **



0.1 ºC

0.1 ºC

0.1 ºC

CORRIENTE/VOLTAJE

mA/V

De 0 a 2.5 V
De 0 a 10 V
De 0 / 4 a 20 mA

±2 mV
±10 mV
±0.01 mA

0.001 V
0.01 V
0.01 mA



*Todas las precisiones indicadas en este documento han sido establecidas en condiciones de laboratorio y se garantizan en mediciones realizadas en las mismas condiciones, o realizadas con las compensaciones necesarias.



**La precisión se expresa tanto mediante una desviación en ºC, como a través de un porcentaje del valor medido. Solo debe

considerarse el mayor de ambos.

SE ENTREGA CON

Descripción

TETM 200 U

Módulo entrada de sondas termopar

●

Certificados de calibración

●

Sondas tipo termopar K

●

Sonda inalámbrica Pt100 Smart-Plus

●

Maleta de transporte

●

Módulo de corriente / voltaje

○

Cargador de pilas y juego de 8 pilas recargables

○

Trípode

○

Soporte para sonda

●



○ Opcional

● Se entrega con el instrumento



Gran selección de sondas (ver la documentación técnica correspondiente):

● Ambiente

● Uso general

● Contacto

● Inserción

● Especiales para industria alimentaria

ACCESORIOS OPCIONALES

● Datalogger-10: Permite la configuración de los registros y el proceso de las mediciones.

Disponible con la conexión a PC mediante cable USB Kimo (ref. LPCF) o interficie inalámbrica (ref. LPCR).

● KPIJ: Pinza amperimétrica con cable PVC, de longitud. 2 m y conector jack.

● RTS: Extensión telescópica, longitud 1 m, acodada 90° para las sondas de medición.

● CTC-P: Cable de entrada de corriente/voltaje de PVC, 2 m de longitud y conector jack.

● GST: Silicona conductora de calor para sondas de temperatura.

● ADS: Adaptador de alimentación a 230 Vac.

● BN: Esfera negra de Ø 150mm con conexión para sondas de temperatura de Ø 4.5mm. Disponibles otras dimensiones.

● JAC: Juego de 4 pilas de tipo LR6.

● CHA: cargador para 4 pilas recargables.



PERIODO DE GARANTÍA

Los instrumentos disponen de un periodo de 1 año de garantía que cubre cualquier defecto de manufacturación.

Se requiere una evaluación del servicio de post-venta.
